立式承压水箱生物过滤处理装置

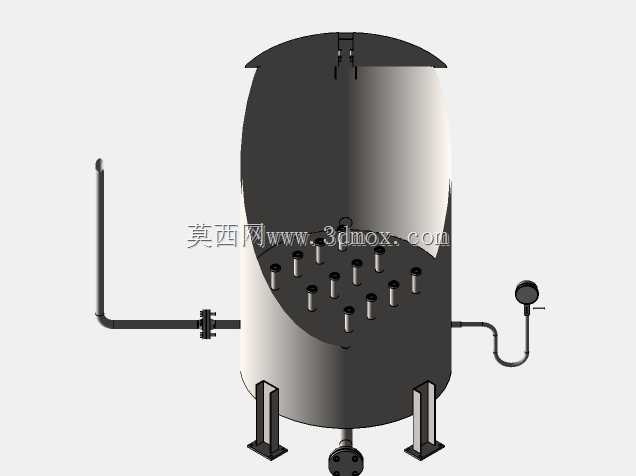

　　在循环水养殖、小型工业中水回用、楼宇中水预处理这类场景里，这类立式罐体结构的生物过滤装置是核心处理单元，和常规的敞开式滤池不同，承压式的罐体设计可以直接接入带压供水管网，不需要额外增设中间提升泵组，能减少整套水处理系统的设备冗余与占地空间。从结构设计逻辑来看，罐体采用立式椭圆封头的承压结构，支腿采用标准型钢焊接支撑，支腿的安装孔位预留了足够的地脚螺栓操作空间，安装时不需要在罐体底部预留太深的操作坑，常规硬化地面即可完成固定。罐体侧面的进水管道采用侧进式布局，管道上预留了法兰连接位，方便现场对接不同管径的来水管路，进水端延伸至罐体内部的布水结构，采用多喷头径向布水的设计，避免进水直接冲刷滤料层造成滤料板结，

　　让待处理水体可以均匀透过滤料层，保障生物挂膜的有效接触面积。罐体顶部采用快开式人孔结构，不需要动用大型吊装设备，运维人员即可完成顶部开盖操作，方便定期补充滤料、检查内部布水与集水构件的损耗情况。罐体另一侧的出水端配套了压力表接口，通过弯管缓冲结构连接压力表，避免水流直接冲击压力表造成示数波动或元件损坏，运维人员可以直接通过表压变化判断滤料层的堵塞情况，确定反冲洗的操作周期。罐体内部的滤料承托层采用多孔板配合水帽的结构，水帽的排布密度经过水力计算，既可以保障过滤时的集水均匀性，反冲洗时也能让反冲洗水均匀分布，避免出现滤料流化不均的死角。在设计建模过程中，所有管路接口的法兰尺寸都匹配通用管路标准，支腿的高度预留了底部排污管道的安装空间，

　　罐体底部的排污口正对罐体中轴线，反冲洗时的污水可以依靠重力完全排空，不会在罐体底部积泥造成厌氧发臭。从安装边界来看，这类罐体的外接管路全部布置在罐体侧下方，顶部人孔开启时只需要预留上方一人高的操作空间，侧面的阀门操作位距离罐体外壳预留了足够的扳手操作距离，不需要额外增设操作平台，适合在空间紧凑的设备间、养殖车间旁布置。和普通的机械过滤器不同，生物过滤器的内部流道设计特意控制了水流上升流速，保障水体在滤料层的停留时间满足生物膜降解污染物的需求，不会因为流速过快造成生物膜脱落，影响处理效果。建模时对罐体的壁厚做了等比例还原，封头的冲压弧度、支腿的焊接加强筋、管道的弯头曲率都符合实际加工的工艺要求，没有出现无法落地加工的理想化结构，不管是用于设备选型参考，还是结构设计改型，都可以直接调取模型进行尺寸校核与管路对接模拟。
