冷凝蒸汽罐圆形端盖结构设计方案

　　在工业热力系统、化工生产配套的蒸汽输送与冷凝回收环节，冷凝蒸汽罐是承担汽水分离、冷凝水暂存、蒸汽压力缓冲的核心承压部件，而其圆形端盖作为罐体端部的密封与功能集成构件，直接决定了罐体运行的承压稳定性、检修便捷性与外接管路的适配性。从实际工程应用场景来看，这类端盖多适配于立式或卧式布置的中低压冷凝蒸汽罐，常见于热电联产配套的冷凝回收单元、食品加工生产线的蒸汽供热系统、制药行业的纯蒸汽冷凝收集工段，以及印染、造纸等需要大量蒸汽换热的生产场景，端盖需要长期耐受饱和蒸汽的高温冲刷、冷凝水的弱腐蚀影响，同时要满足定期开罐检修、清理内部积垢的操作需求。

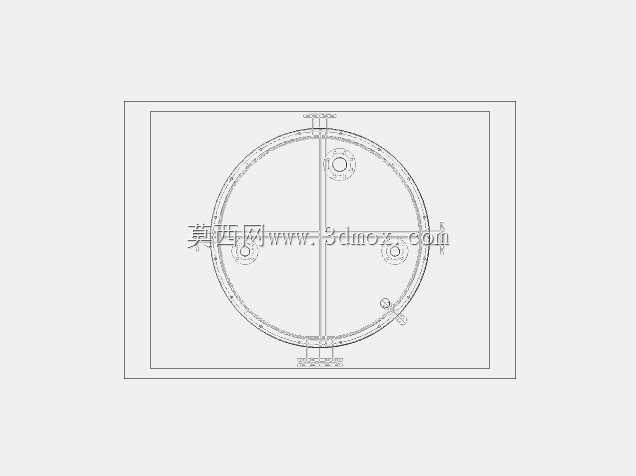

　　从功能特性层面分析，该端盖采用整圆形法兰式结构设计，端盖本体与罐体端部的法兰通过周向均匀布置的紧固件实现压紧密封，密封面可根据实际承压等级选用平面或凸面结构，配合耐温密封垫片可实现1.6MPa及以下压力等级的可靠密封，避免蒸汽泄漏造成的热能损耗与安全隐患。端盖本体上集成了多个不同规格的接口结构，分别对应蒸汽排气、冷凝水回流、压力检测、温度传感、安全阀安装等不同功能，无需在罐体筒身额外开设大量开孔，有效降低了筒身的应力集中风险，同时让外接管路的排布更加集中规整，减少现场管路安装的施工难度。端盖上还设置了对称布置的吊耳结构，可配合车间起重设备完成端盖的拆装作业，适配大规格罐体端盖重量较大、人工搬运难度高的实际工况，在检修时无需完全拆除所有紧固件即可通过吊耳将端盖平稳移开，提升检修作业的效率与安全性。

　　在设计思路上，该端盖遵循等强度设计原则，端盖本体的厚度根据罐体直径、设计压力、材质许用应力经过严谨的强度计算确定，在保证承压能力的前提下尽可能减少材料冗余，控制部件自重。周向的螺栓孔排布经过孔间距校核，保证相邻螺栓之间的密封面压紧力均匀分布，避免出现局部压紧力不足导致的密封泄漏问题。端盖上的各个功能接口位置经过管路走向模拟优化，避开了螺栓拆装的操作空间，同时让外接管路的弯折角度最小化，降低管路输送的阻力损失。端盖中心位置设置的十字形加强筋结构，可有效提升端盖的整体刚性，避免在承压状态下出现过大的挠曲变形，减少密封面因变形产生的间隙，进一步提升密封可靠性，同时加强筋的布置也不会干扰内部汽水分离构件的安装，适配不同内部结构的冷凝蒸汽罐使用需求。

　　从安装边界与外形尺寸来看，该端盖的外径与罐体端部法兰的外径完全匹配，周向螺栓孔的位置度公差控制在0.2mm以内，保证与罐体法兰安装时的孔位对中精度，避免强行装配造成的螺栓附加应力。端盖的轴向突出尺寸经过严格控制，不会占用过多的罐体外部安装空间，适配厂房内紧凑的设备布置需求，各个外接接口的伸出长度预留了法兰连接、阀门安装的操作空间，接口的公称直径匹配常规工业管路的标准规格，可直接与对应规格的标准管路、阀门配件连接，无需额外制作过渡接头。端盖与罐体法兰配合的密封面表面粗糙度达到Ra3.2μm，保证密封垫片能够被均匀压紧，实现长期可靠的密封效果，在安装时只需按照对角线顺序分次拧紧螺栓，即可达到设计要求的密封压紧力，无需额外的现场配作加工，降低现场安装的技术门槛。
