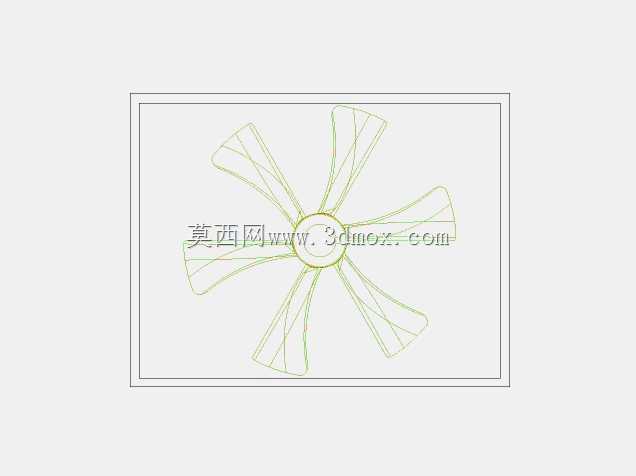

直径250规格六叶轴流叶轮结构设计

　　在民用通风、工业散热、小型送风设备的配套部件选型中，小直径轴流叶轮的结构合理性直接决定整套送风系统的运行效率与噪音表现，本次设计的直径250mm六叶叶轮，主要适配桌面级散热风机、小型管道通风机、设备柜体散热模组等场景，这类应用场景普遍对叶轮的动平衡精度、送风效率、安装适配性有明确要求，不能直接套用大直径工业风机的叶片参数。从实际使用需求出发，这类小尺寸叶轮的运行转速通常在1200-2800rpm区间，叶片采用等弦长后掠式设计，叶根与轮毂采用一体化圆弧过渡结构，避免应力集中导致的高速运转下叶片断裂问题，轮毂中心预留标准轴孔与键槽定位结构，可直接适配常规直径的电机输出轴，不需要额外定制连接轴套，降低配套装配的复杂度。

　　设计过程中首先要明确安装边界：叶轮整体外径控制在250mm，轮毂直径占外径的22%左右，既保证叶片有足够的有效做功面积，又避免轮毂过大挤占流道导致送风效率下降；叶片轴向投影宽度控制在65mm以内，安装后叶轮与风筒内壁的单边间隙保留3-5mm，既防止运转过程中叶片剐蹭风筒壁，又不会因为间隙过大产生回流损失。叶片的翼型截面参考低速轴流风机的成熟翼型做了简化调整，叶顶位置做了小角度切边处理，削弱叶顶涡的产生强度，能有效降低运转时的气动噪音，适合对噪音控制有要求的室内使用场景。从结构强度角度考虑，六叶片的均布设计相比三、四叶片结构，在相同转速下能输出更均匀的气流，动平衡校正的余量更大，批量生产时的成品合格率更高，

　　每个叶片的厚度从叶根到叶顶做渐变减薄处理，叶根厚度3mm保证连接强度，叶顶厚度1.2mm降低转动惯量，减少电机启动时的负载冲击。实际装配时需要注意，叶轮的轴向定位要贴合电机轴的轴肩位置，锁紧螺母的压紧力要控制在合理范围，避免压力过大导致轮毂开裂；安装完成后需要做整机动平衡测试，残余不平衡量控制在G2.5等级以内，保证高速运转时不会产生明显振动。这类叶轮的应用场景覆盖很广，除了常规的通风散热设备，还可以适配小型风冷设备的送风单元、农业小型机具的散热模块、商用展示柜的内循环风系统，在不同的应用场景下可以通过调整叶片的安装角度来匹配不同的风压风量需求，不需要重新开模制作整体结构，能有效降低衍生型号的开发成本。

　　设计时还要考虑材料成型的工艺性，整体结构采用对称脱模设计，没有倒扣结构，适合采用注塑工艺批量生产，叶片表面的流线型曲面做了光顺处理，没有明显的棱角转折，既能减少气流流动阻力，也能降低注塑成型时的应力残留，提升产品的长期使用稳定性。在流道设计上，叶片的安装角从叶根到叶顶做非线性调整，匹配不同半径位置的线速度差异，让整个叶片展向的做功能力尽量均匀，避免局部区域气流分离产生的涡流损失，经过流道仿真验证，该结构在额定转速下的全压效率能达到62%以上，比同尺寸的常规直板叶片效率提升10%左右，同时气动噪音降低3-5dB(A)，能满足多数民用与小型工业场景的使用要求。安装接口方面，轮毂背面预留了标准的电机端盖避让空间，可适配厚度不超过12mm的电机前端盖，不需要额外加装垫片调整轴向位置，装配时直接将叶轮压入电机轴到定位位置即可，装配工序简单，适合流水线批量作业。
