内燃机车柴油机车全套结构工程图纸

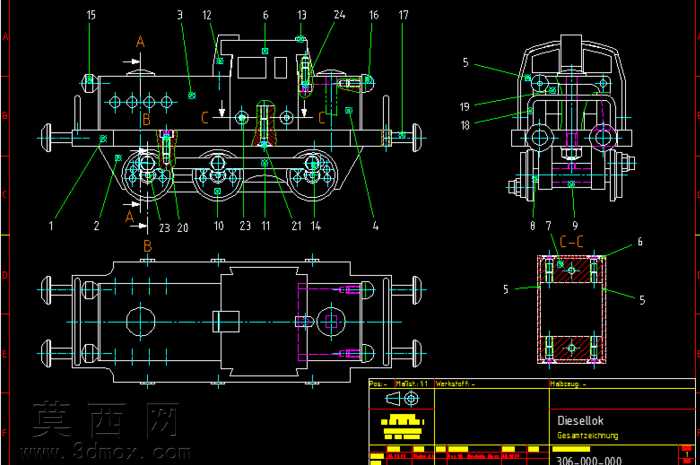

本套图纸围绕柴油内燃机车的整体结构展开设计，采用多视图投影的工程表达逻辑，完整呈现机车的外部轮廓、走行部布局、车体装配关系与关键部件位置。建模前期以机车实际功能需求为核心，先确定整车的长宽高基准尺寸，划分车头操控区、动力舱区、走行连接区三大功能模块，保证各模块的空间占比符合轨道车辆的限界要求。建模过程中优先搭建车体主框架，以对称基准面为约束完成左右侧结构的镜像绘制，对车头的缓冲连接装置、车钩装配位做了精准的尺寸标注，明确各连接孔位的同轴度要求。走行部作为机车的核心承载结构，对三组轮对的轴间距、轮径尺寸、弹簧悬挂位置、转向架连接点位做了详细的视图表达，通过主视图、侧视图、俯视图的投影对应，清晰展示轮对与车体底架的装配关系，标注出各紧固件的安装位置与配合公差要求。动力舱区域的设计重点突出内部部件的布局逻辑，明确柴油动力单元、冷却组件、操控管路的排布位置，通过局部剖视的表达方法展示舱体内部的支撑结构与安装基座，保证各部件的安装空间无干涉。图纸同时绘制了车顶附属构件、侧面走台板、端部警示装置的细节结构，对各焊接点位、螺栓连接位做了统一的标识标注，视图中采用不同颜色的线条区分不同的装配层级，绿色引线对应外部附属构件，紫色线条对应内部液压与管路结构，白色轮廓线对应主体承载框架，让整套图纸的结构层级清晰可读。设计过程中充分考虑机车的装配工艺性，所有连接结构均预留合理的安装操作空间，走行部的轮对与轴箱配合尺寸符合通用轨道车辆的配合标准，车体框架的型材选型兼顾结构强度与轻量化需求，各部件的装配顺序可通过视图的层级关系直接推导，无需额外的工艺说明即可完成整车的结构拆解与装配指导，整套图纸的尺寸标注完整、视图投影准确，可作为内燃机车结构设计、教学演示、模型复刻的核心参考资料。
