圆柱臂双工位带夹具上下料输送装置

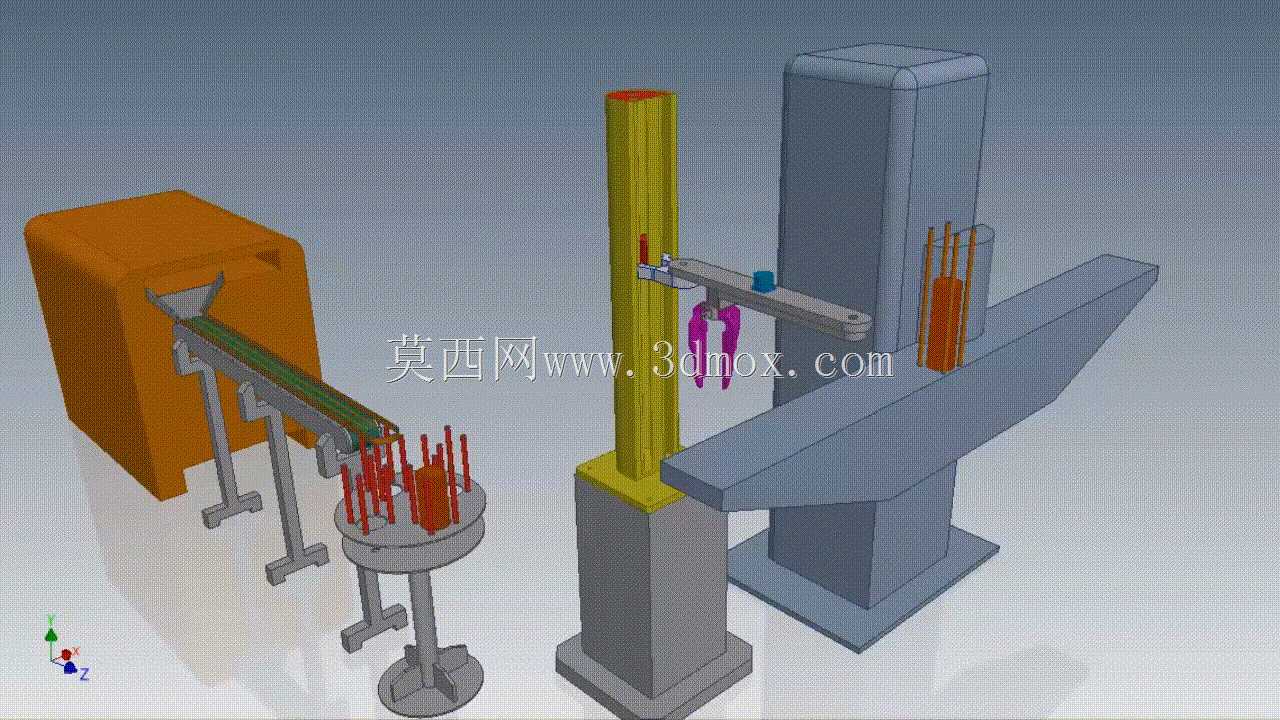

　　这套带夹具的圆柱臂上下料机构，主要面向3C电子、小五金件的批量加工上下料场景，适配冲床、小型注塑机、检测工位的工件转运需求，可替代人工完成重复性的取放料动作，在节拍要求不超过6秒/件的轻载搬运工位适配性极强。整套机构的布局围绕产线紧凑排布设计，左侧衔接皮带输送线，来料经输送线送至末端定位工位后，中间的旋转立柱带动水平悬臂完成取料，再将工件转运至右侧加工工位的工装位置，双工位的布局设计可同时完成取料与放料的动作衔接，减少单臂空行程等待时间，比单工位悬臂的作业效率提升近四成。

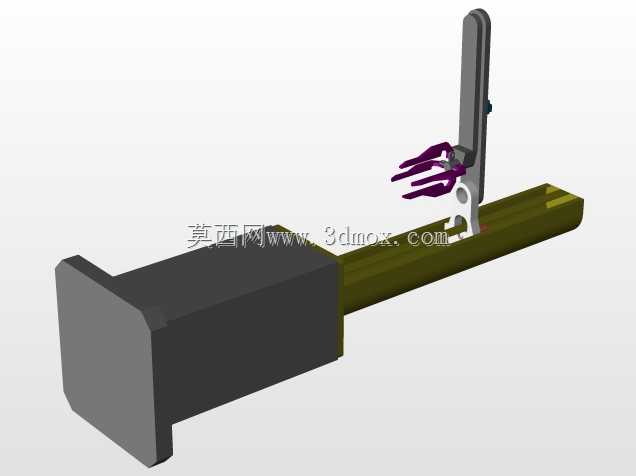

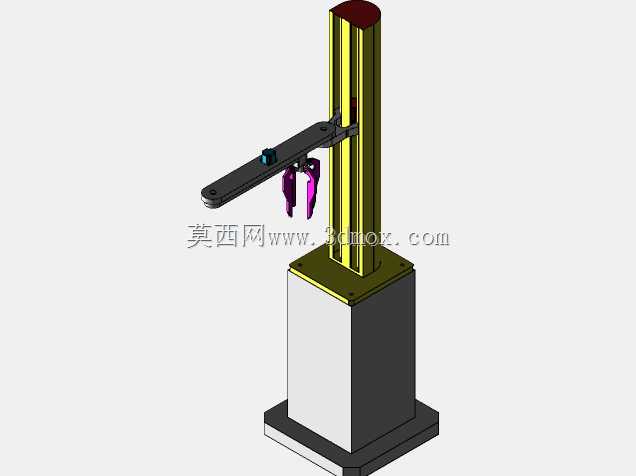

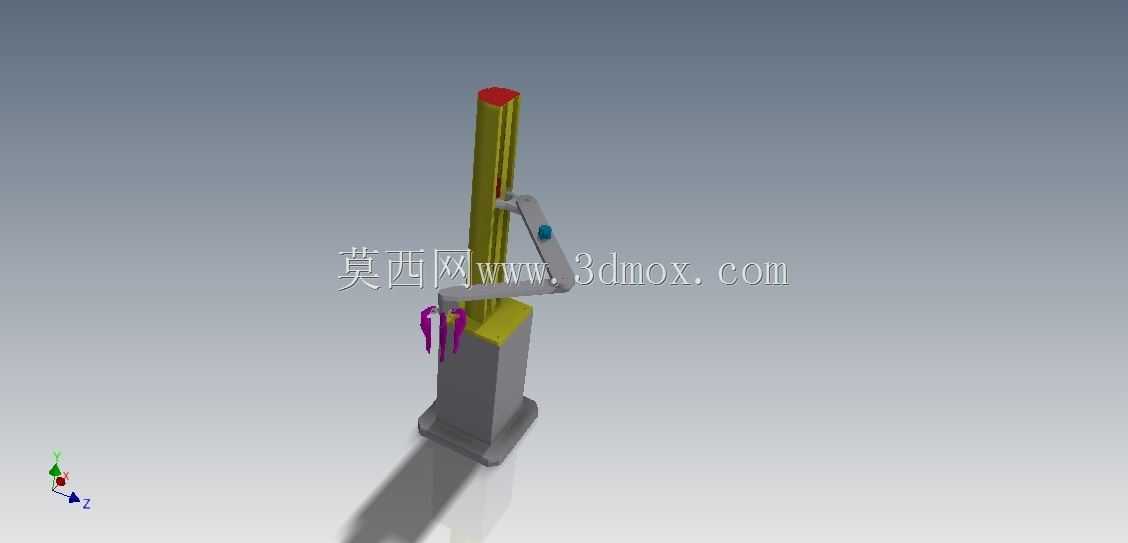

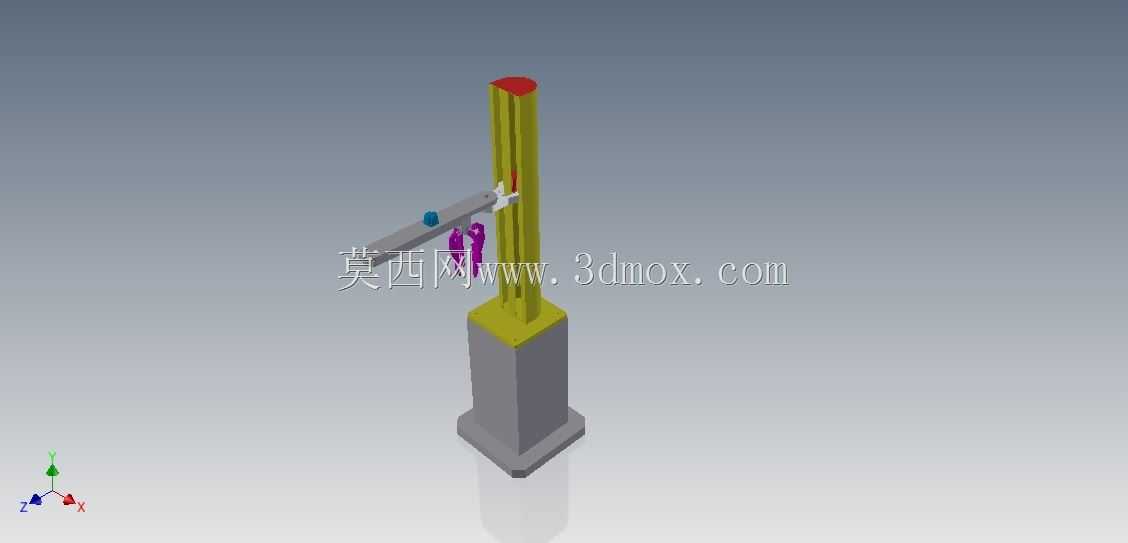

　　从结构设计逻辑来看，立柱采用圆柱导向搭配同步带升降的结构，相比方轨立柱的加工成本更低，同时圆柱导向的装配公差更容易控制，对安装基面的平面度要求从方轨的0.05mm/米放宽到0.1mm/米，更适合中小设备厂的现场装配条件。水平悬臂采用铝型材加工的线性模组，传动选用同步带搭配伺服电机驱动，重复定位精度可控制在±0.1mm以内，完全满足轻载小工件的取放定位要求，末端搭载的气动夹指可根据工件外形更换夹爪，适配直径5mm到30mm的棒料、方形小零件的夹持需求，夹指上方加装的检测传感器可确认工件夹持状态，避免空夹、掉料的异常情况。

　　安装边界方面，整套机构的地面安装占地长度约1.8米，宽度约1.2米，立柱总高度约1.6米，悬臂的水平作业半径覆盖0.8米范围，旋转角度可在0到180度之间通过程序设定，不需要额外开挖地面预埋，直接通过膨胀螺栓固定在100mm厚度的水泥地面即可满足运行稳定性要求，设备运行时的悬臂末端振动量控制在0.02mm以内，不会对工件定位精度造成影响。输送线部分采用铝合金型材机架，皮带宽度100mm，输送速度可在0到15m/min之间调节，末端设置的挡料气缸可将来料精准定位在取料位置，定位误差不超过0.2mm，配合悬臂的定位精度可完全满足工位对接要求。

　　设计过程中特意将驱动电机、气动阀组等易维护部件布置在立柱底部的安装空间内，日常检修不需要登高作业，所有气管、线缆都通过立柱内部的拖链走线，避免外露线缆被运动部件剐蹭，提升长期运行的可靠性。悬臂的负载能力经过校核，在伸出最大行程0.8米时，末端可承载3kg的工件重量，覆盖绝大多数小型五金、塑胶件的搬运需求，旋转部位的轴承选用深沟球轴承搭配推力轴承的组合，既承受径向的悬臂负载，也承受旋转过程的轴向力，长期运行不会出现立柱下沉、旋转卡顿的问题。在实际产线适配中，这套机构可直接对接现有设备的IO信号，不需要额外增设复杂的控制系统，通过简单的点位示教即可完成不同工件的作业路径设置，换型时间不超过20分钟，适合多品种小批量的生产场景使用。
