带底座可调式压紧支撑夹具结构

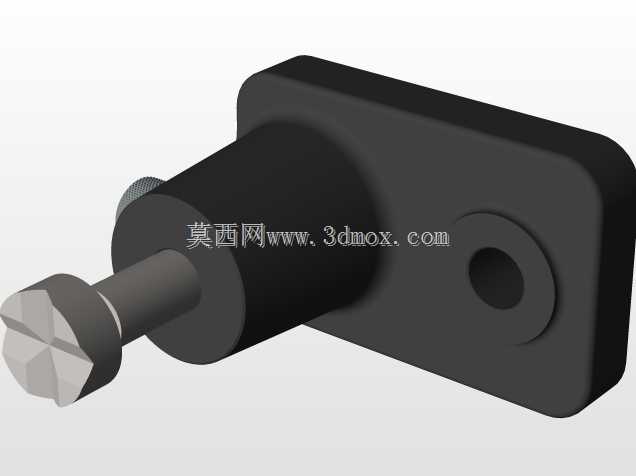

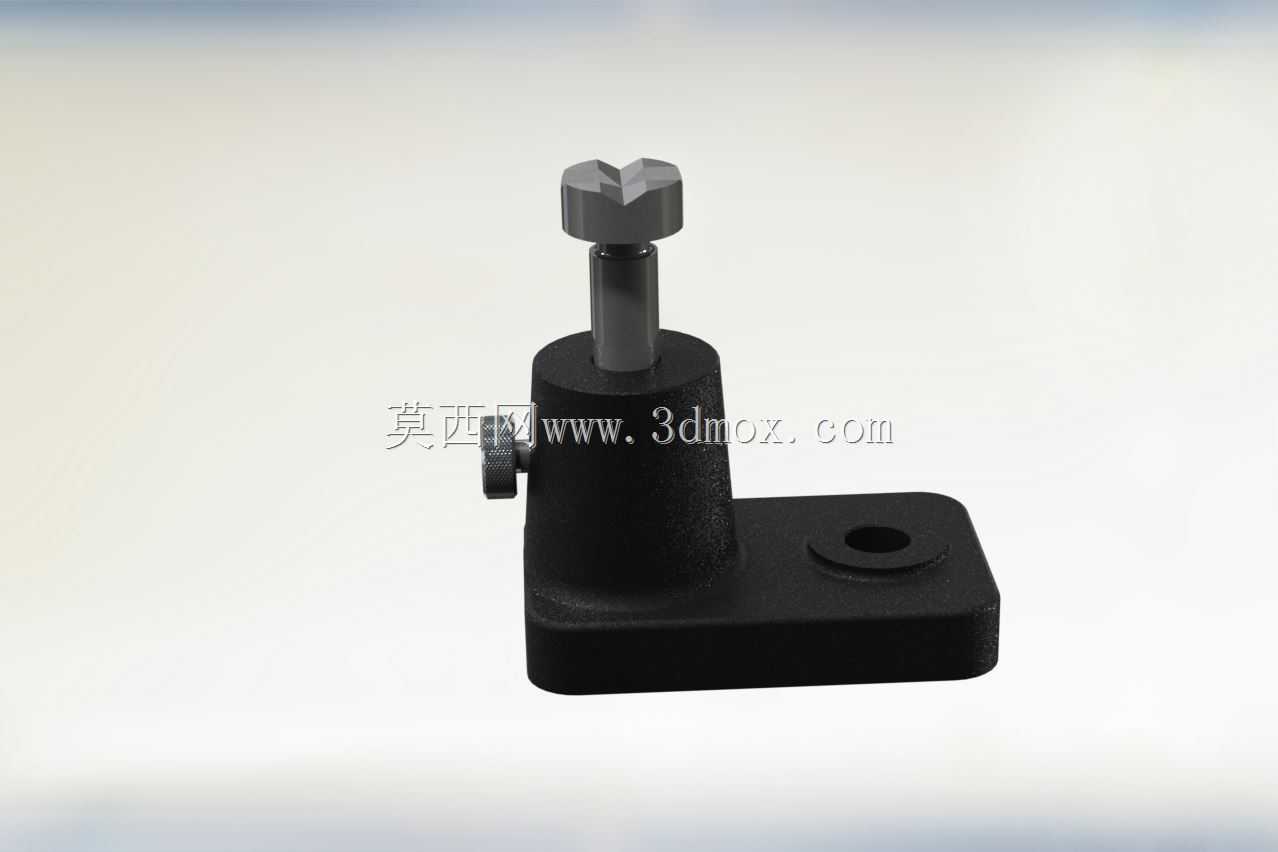

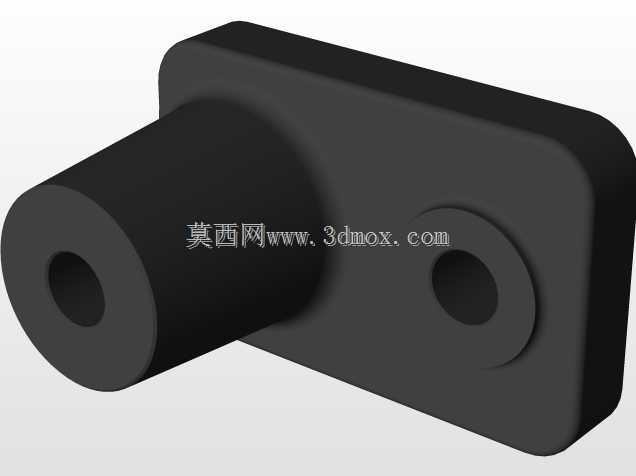

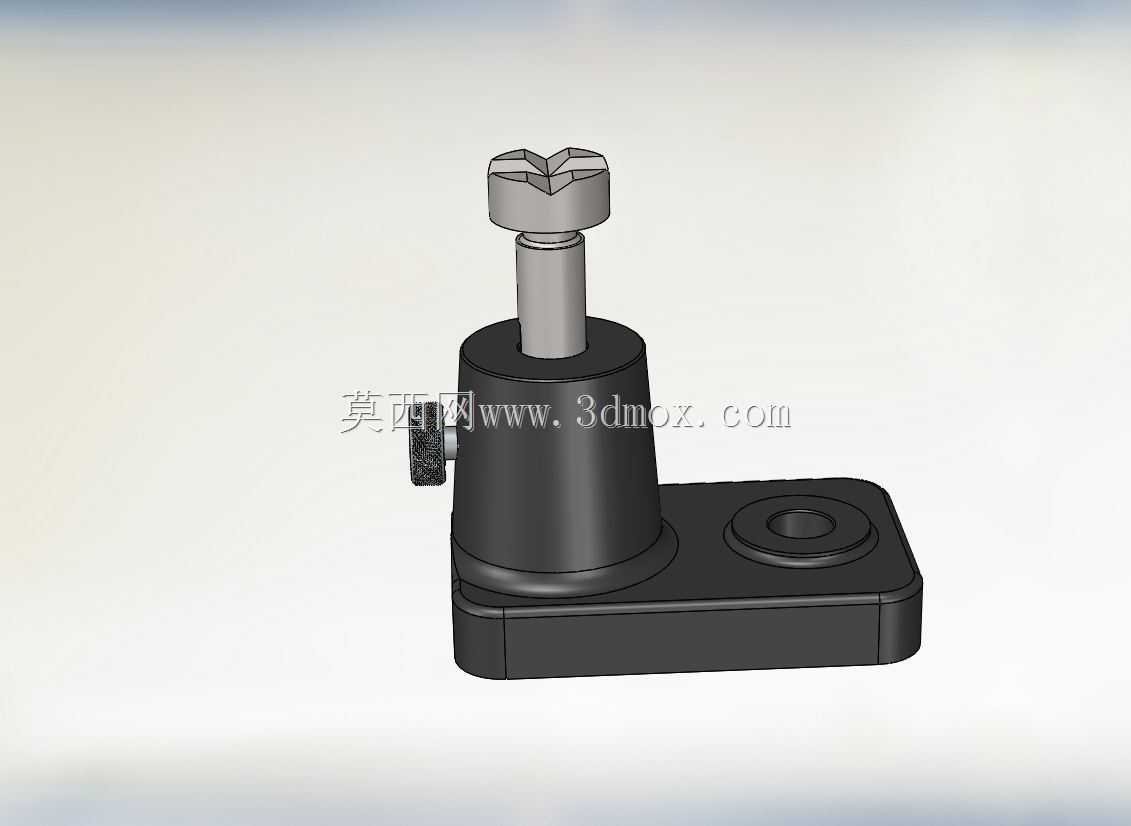

　　在工装夹具、小型装配工位以及检具定位场景中，这类带底座的可调压紧支撑件是十分常见的功能组件，它的核心作用是在工件加工、检测或者装配过程中，提供可调节高度的侧向或顶部压紧支撑，避免工件在受力时出现位移、翘曲，保证加工基准的一致性。从结构设计来看，整个组件分为三个核心功能段：底部的安装底座、中部的支撑立柱以及顶部的压紧调节螺杆。底部安装座采用带单安装孔的L型延伸结构，安装面做了平整处理，安装孔为沉孔设计，能够适配内六角圆柱头螺钉的沉头安装，保证螺钉安装后头部不突出安装面，避免与工件或者周边其他工装部件产生干涉，底座与立柱衔接处做了圆角过渡，既可以减少应力集中，也能避免加工过程中锐边划伤操作人员或者工件表面。

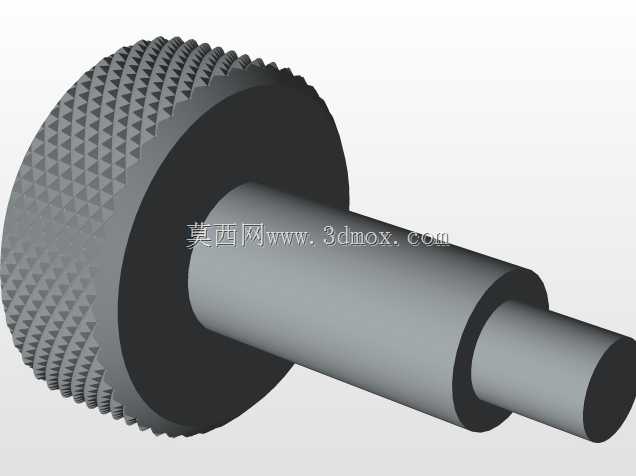

　　中部的支撑立柱为阶梯式圆柱结构，下部直径更大，与底座采用一体式连接保证结构刚性，上部直径收窄，为顶部调节螺杆提供导向行程，立柱侧面设置了侧向锁紧螺钉，当顶部螺杆调整到合适的支撑高度后，拧紧侧向锁紧螺钉就可以固定螺杆位置，防止作业过程中螺杆受振出现回退、高度偏移的问题，这个侧向螺钉的头部做了滚花处理，在无工具的场景下也可以手动完成初步锁紧，小扭矩调整场景下无需额外工具就能操作。顶部的压紧螺杆头部采用V型槽加十字槽的复合结构，V型槽可以适配圆柱类工件的侧面定位，接触时能自动对中圆棒类工件的轴线，十字槽则可以配合一字或者十字螺丝刀，在需要大扭矩锁紧的时候用工具施加更大的拧紧力，保证压紧力足够克服加工过程中的切削力或者装配外力。

　　从安装边界来看，底座的安装孔中心到立柱轴线的距离经过合理设计，既保证安装后有足够的压紧操作空间，也不会因为力臂过长导致支撑刚性不足，整个组件的高度调节行程覆盖了常规小型工装的支撑高度需求，最低支撑高度可以满足薄型板材的压紧定位，最高伸出高度也能适配带一定高度差的阶梯型工件支撑。实际应用中，这类组件常成对或者成组使用，分布在工件的不同定位点，每个支撑点都可以独立调整高度，适配不同外形轮廓的异形工件，在小批量多品种的柔性加工场景下，不需要重新制作专用工装，只需要调整各个支撑点的高度和锁紧位置，就能快速完成不同工件的装夹定位，大幅缩短工装准备周期。设计过程中需要重点关注几个配合公差：顶部螺杆与立柱导向孔的配合采用间隙配合，

　　保证螺杆调整时顺滑无卡滞，同时间隙量控制在合理范围，避免调整后出现过大的径向晃动影响支撑精度；侧向锁紧螺钉的螺纹孔轴线与导向孔轴线垂直相交，保证锁紧时螺钉端面能完全贴合螺杆侧面，锁紧力均匀作用在螺杆上，不会出现偏载导致螺杆弯曲或者锁紧失效；底座安装面的平面度需要控制在对应公差范围内，保证安装后立柱的垂直度满足要求，避免支撑时出现倾斜导致工件定位偏差。这类支撑压紧件相比固定式的支撑块，最大的优势是可调性强，一套组件可以适配多种不同的装夹需求，在非标自动化设备的工件定位工位、钳工装配的辅助定位、焊接工装的工件支撑等场景都能适用，焊接场景下使用时还可以在顶部压头位置加装铜质防护垫，避免焊接电流分流或者压伤工件表面。结构的材质选择上，主体部分一般采用中碳钢做表面发黑处理，兼顾刚性和防锈能力，锁紧螺钉采用标准件降低加工成本，顶部压头如果需要频繁接触工件表面，可以做淬火处理提高表面硬度，延长使用寿命，避免长期使用后出现压痕、凹陷影响定位精度。
