可调式大力夹钳手动夹持工具结构

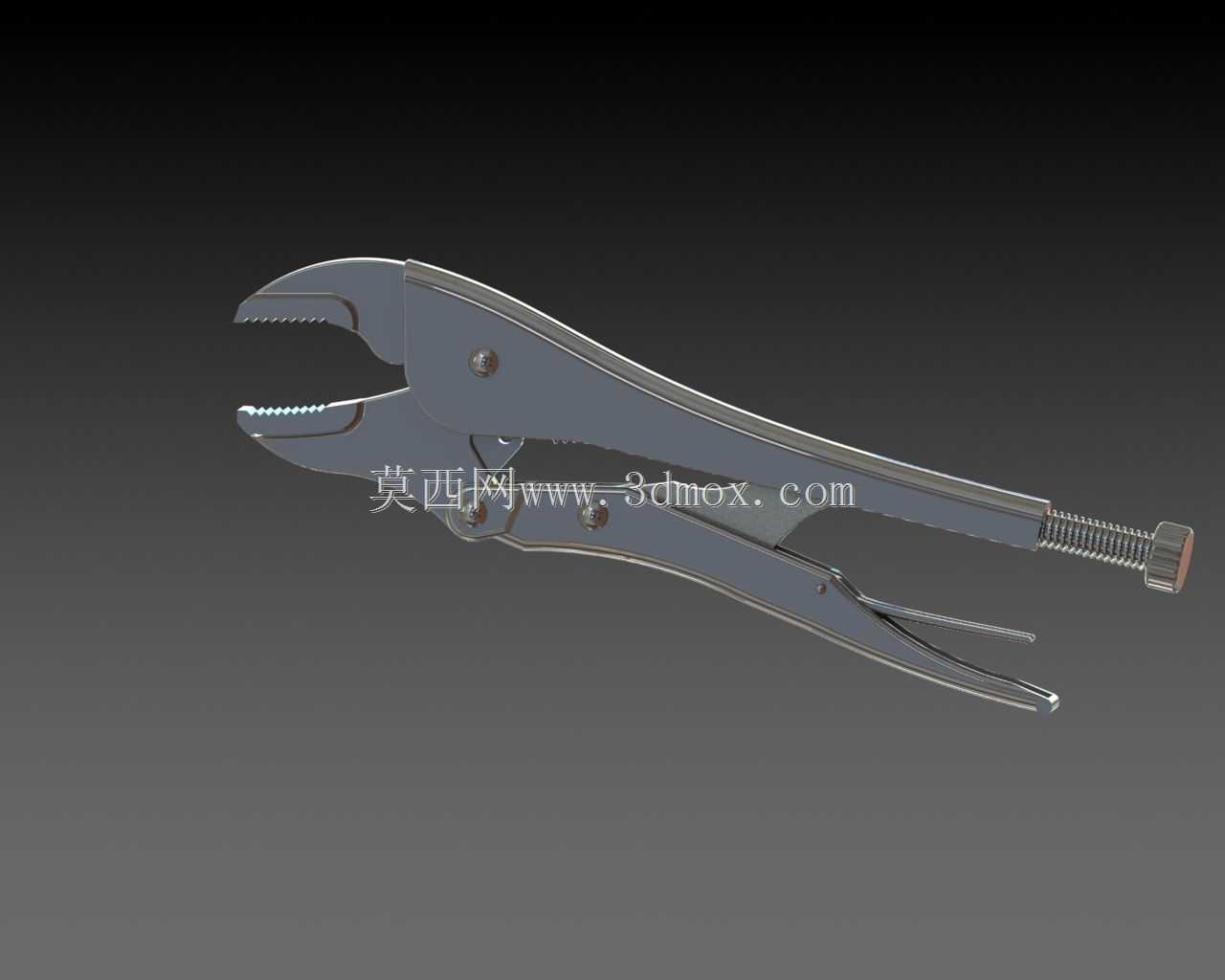

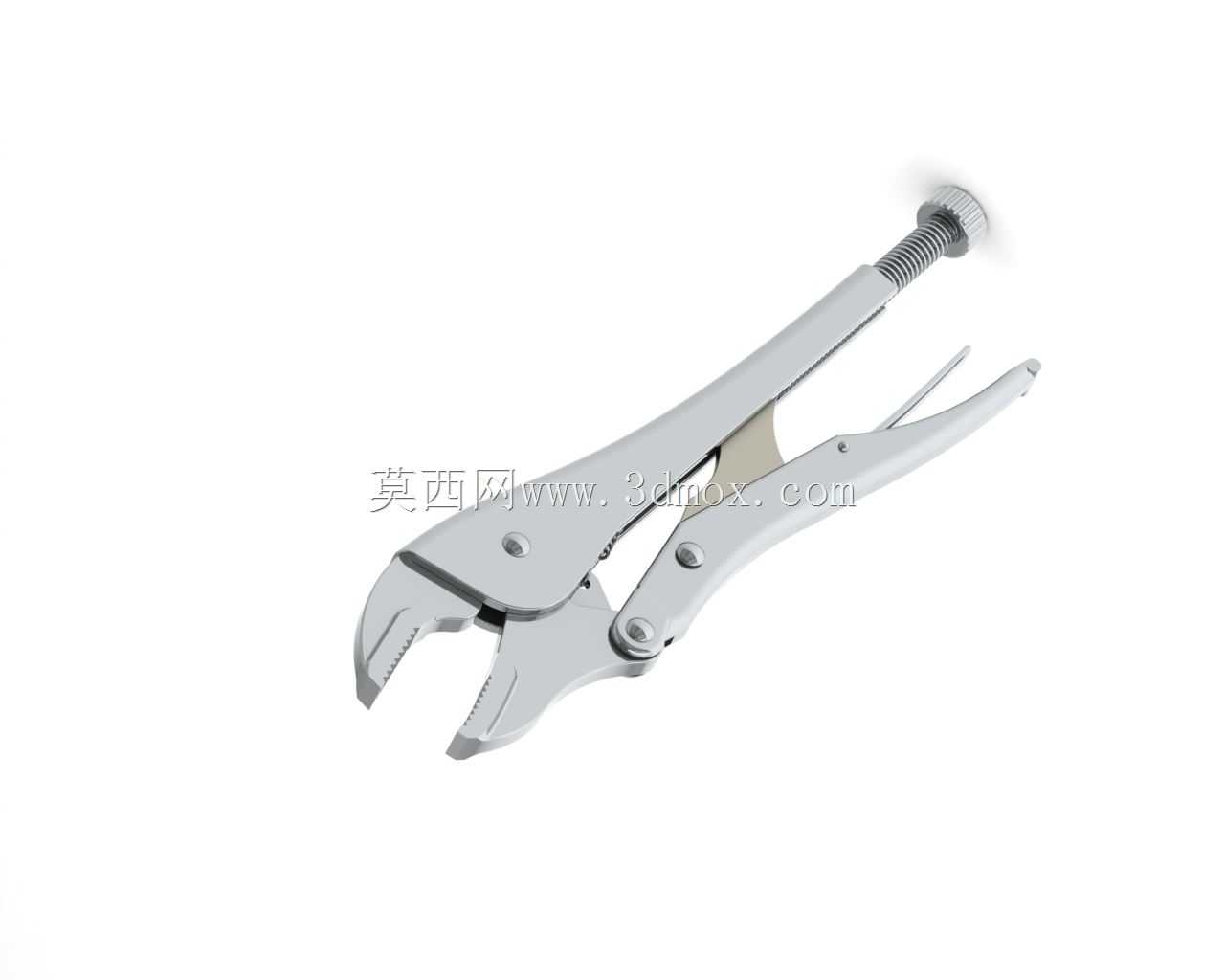

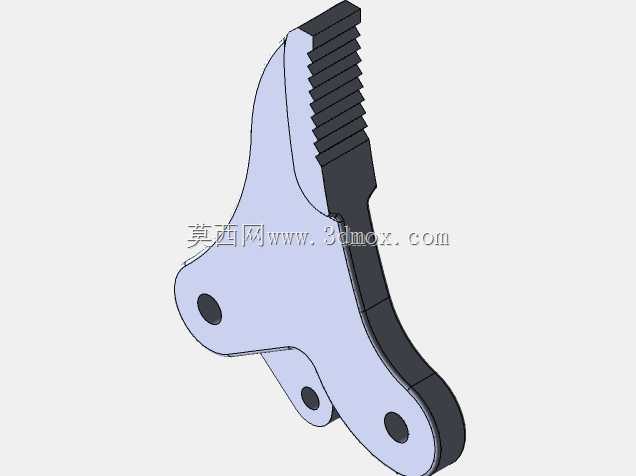

　　在设备维保、五金加工、管路装配这类一线作业场景里，手动夹持工具的使用频率远超很多专用工装，尤其是带自锁特性的夹钳，能在无持续外力施加的前提下保持稳定夹持力，不管是临时固定待焊接的薄壁管件，还是夹持变形的钣金件做校正，或是在拆装锈蚀螺母时替代普通扳手提供持续咬合力，都能大幅降低作业时的人力消耗。这款夹钳的结构设计完全围绕手动作业的实际痛点展开，钳头部分采用直齿咬合面搭配圆弧夹持槽，直齿段用来夹持平面类工件，齿形的切入角度经过反复调校，既不会因为齿尖过锐在工件表面留下过深压痕，也不会因为夹持力不足出现打滑脱开的情况；圆弧槽则专门适配圆管、圆棒类回转体工件，槽面的弧度公差控制在合理范围，夹持不同直径的管件时能形成足够的接触包角，

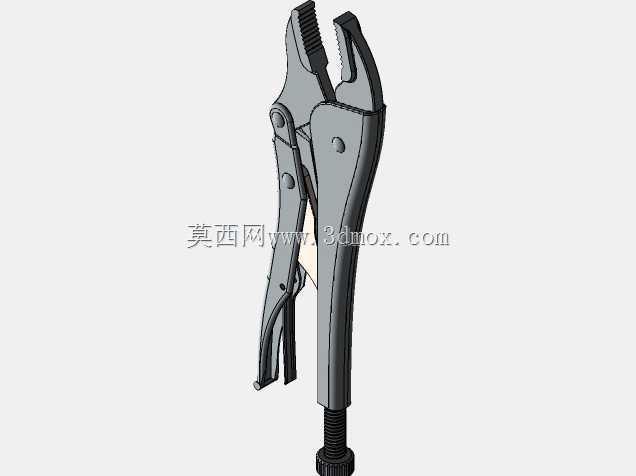

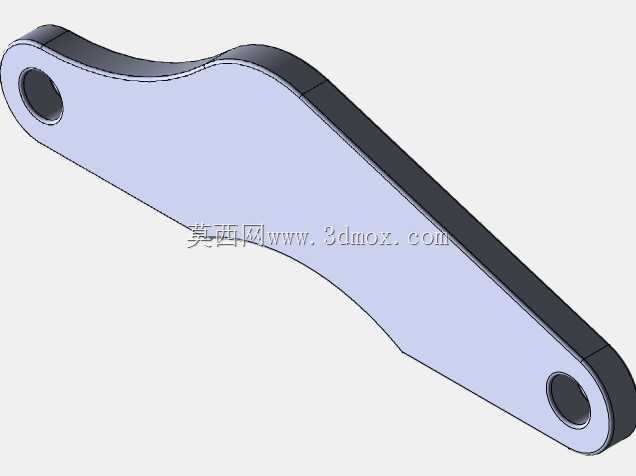

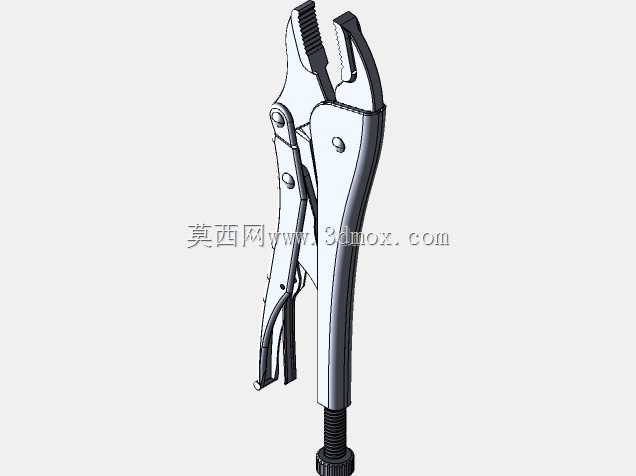

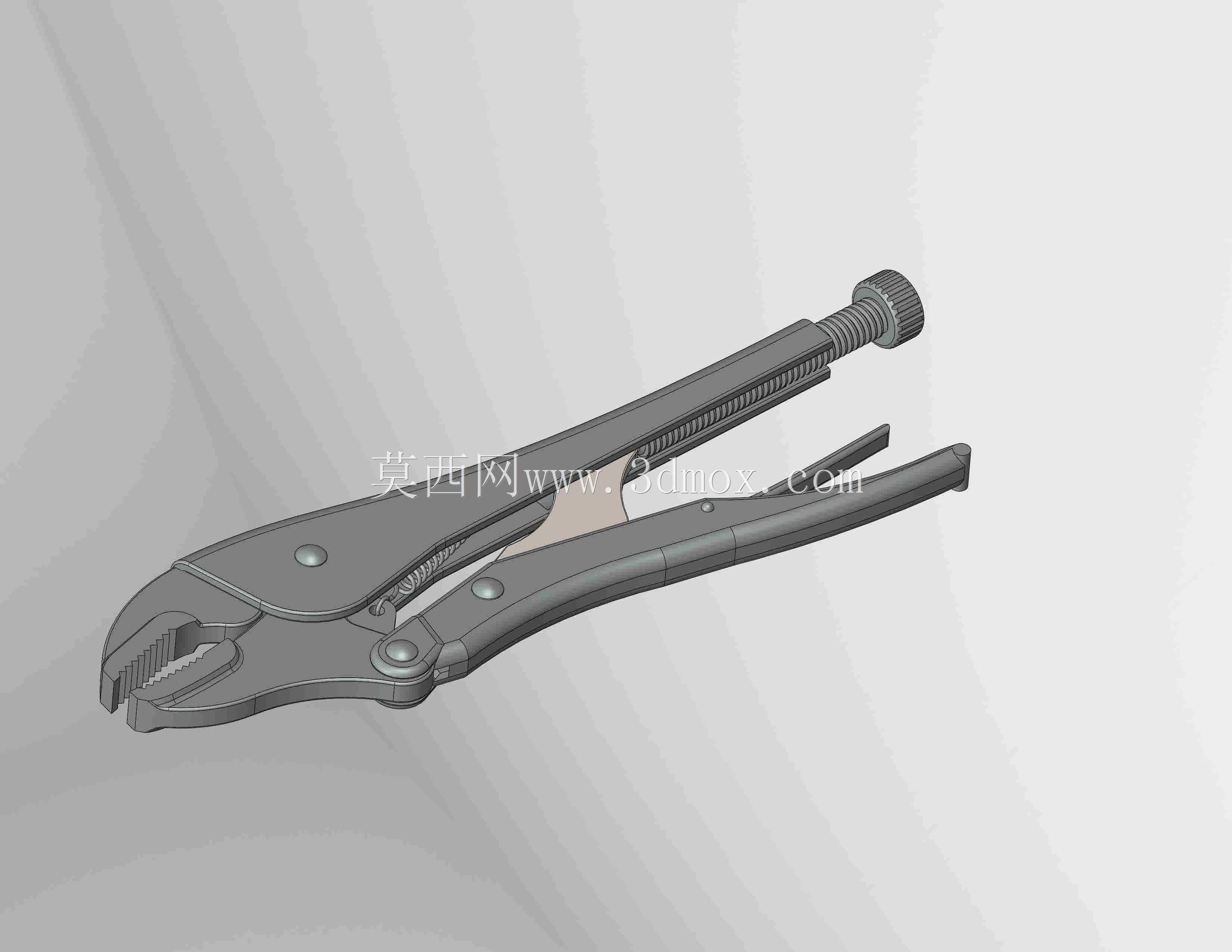

　　避免管件被夹扁同时保证锁紧后不会周向转动。钳身的连杆机构是整个工具的核心，采用多铰接点的杠杆增力结构，手动捏合钳柄时，力通过铰接销轴传递到钳头，增力比经过匹配设计，普通人单手施加握力就能在钳口产生数倍于普通手钳的夹持力，当机构越过自锁临界点后，哪怕完全松开握力，钳口也会保持锁紧状态，不会因为工件的振动或者反作用力松脱。尾部的调节螺杆用来适配不同厚度的工件，旋转螺杆可以调整钳口的最大张开量，螺杆端头的滚花设计方便徒手操作，不需要额外借助其他工具就能快速调整夹持范围，螺杆与活动钳身的配合间隙控制得很小，调整时没有明显旷量，锁紧后也不会因为间隙存在导致夹持位置偏移。钳身的两片主体采用冲压成型结构，在保证整体结构强度的前提下，

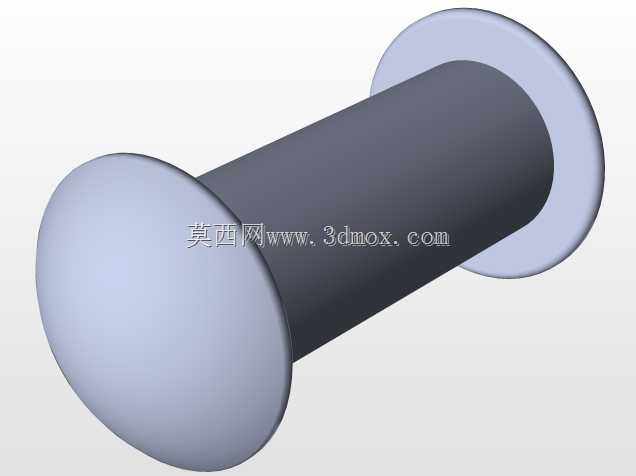

　　尽可能降低工具自身重量，长时间手持作业也不容易产生疲劳感，铰接位置的销轴都做了表面硬化处理，频繁开合使用也不会出现销轴磨损导致的机构松垮。钳柄部分没有多余的包覆结构，采用金属本体的贴合弧度设计，握持时的受力点刚好贴合手掌的发力位置，捏合时不会出现硌手的情况，钳柄内侧的解锁拨片位置刚好在拇指可及的范围，锁紧状态下只需要向内拨动拨片，就能快速释放夹持力，单手就能完成锁紧、解锁的全套操作，不需要双手配合调整。从安装和适配的边界来看，这款夹钳的钳口最大张开量可以覆盖常规维保、装配场景下绝大多数工件的夹持需求，不管是厚度几毫米的薄钢板，还是直径几十毫米的钢管，都能通过尾部螺杆调整到合适的夹持位置，整体外形尺寸符合手动工具的便携要求，

　　可以直接放在工具包或者工具腰带上携带，不需要占用太大的存放空间。在实际结构建模过程中，所有铰接点的转动配合都需要预留合理的间隙，既要保证机构转动顺畅无卡滞，也要避免间隙过大导致的夹持精度下降，钳口齿形的建模需要保证每个齿的角度、高度一致，否则夹持时会出现受力不均，局部齿尖过载崩损的情况；尾部调节螺杆的螺纹需要和活动钳身的螺纹孔完全匹配，转动时无卡顿，锁紧时能承受足够的轴向力不会滑牙。这类夹持工具在做三维结构设计时，还需要重点考虑受力后的变形量，钳头在最大夹持力工况下的变形量要控制在允许范围内，避免因为钳头张开导致夹持力衰减，各个铰接销轴的剪切强度也要满足最大夹持力下的载荷要求，避免使用过程中断裂失效。和普通的手钳相比，这种带自锁结构的夹钳最大的优势就是可以长时间保持夹持状态，不需要操作人员持续施加握力，在需要长时间固定工件的场景，比如焊接作业、粘接作业、工件待加工定位时，都可以用它来做临时固定，甚至在一些临时工装搭建的场景里，还能多把夹钳配合使用，替代部分专用夹具完成定位，适用场景非常灵活。钳头的咬合面做了硬化处理，表面硬度足够应对常见的金属工件夹持，不会因为频繁使用出现齿形磨损失效，整体结构没有易损的小零件，正常使用情况下的使用寿命很长，不需要频繁更换配件。
