手动式柑橘鲜榨取汁器结构设计

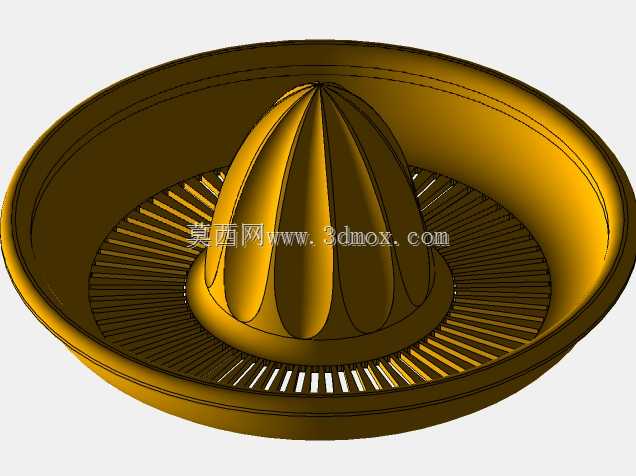

　　这款手动柑橘压榨器具的结构设计，核心围绕小型鲜果取汁的实际使用场景展开，覆盖家庭日常鲜榨、饮品店小批量现制、户外便携取汁等多个应用场景，无需外接动力源，仅依靠手动按压旋转即可完成柑橘类鲜果的取汁作业，适配橙子、柠檬、西柚等常见芸香科柑橘属鲜果的加工需求。从结构功能来看，整体分为两个核心功能单元，中部凸起的棱锥状压榨头是核心作业部件，表面均匀分布的多道纵向凸棱，在按压旋转果实时可以充分刺破果实囊胞，让果汁顺着棱间间隙快速流出，凸棱的弧度经过反复调整，既保证足够的摩擦力带动果实同步转动，又不会因为棱角过于尖锐刮下过多果皮内层的白瓤，避免果汁出现不必要的苦涩感。下部的环形集汁盘承担导流与暂存功能，

　　盘体靠近压榨头根部的位置设置了一圈径向排布的滤缝，滤缝宽度控制在1.2mm，既可以让果汁顺畅通过流入盘内环形流道，又能有效拦截果籽、粗大的囊胞壁等固体杂质，无需额外过滤即可直接取用榨出的果汁，集汁盘的边缘做了微抬的挡边设计，倾斜倒取果汁时不会出现沿盘底侧漏的问题，盘体一侧预留的导流嘴结构，能让果汁形成集中的液流注入容器，避免撒漏。设计过程中优先考虑了操作的人机合理性，压榨头的整体高度设置为45mm，锥面母线与水平面的夹角为62度，这个角度可以适配不同直径的柑橘类果实，小直径的柠檬可以直接压到锥头根部充分取汁，大直径的西柚也能在锥面中上部获得足够的压榨接触面积，无需额外调整结构。集汁盘的整体外径设置为180mm，放置在常规厨房台面、

　　餐桌表面时都有足够的支撑稳定性，不会因为按压施力出现侧翻，整体结构没有复杂的卡扣、连接缝隙，所有棱边都做了R2以上的圆角过渡，使用后可以直接冲水清洗，不存在清洁死角，也可以放入洗碗机进行批量清洁。从安装边界来看，这款器具属于独立台式使用的小型器具，不需要额外的固定安装结构，底部可以增设硅胶防滑垫来提升使用时的稳定性，整体垂直方向的占用高度不超过60mm，日常收纳时可以直接放入橱柜抽屉、碗架层板，不会占用过多储物空间。结构壁厚设置上，压榨头的根部壁厚为3mm，向顶部逐步过渡到2mm，既保证按压施力时的结构强度，不会因为长期受力出现开裂变形，又能控制整体重量，拿取使用时不会有过重的累赘感，集汁盘的壁厚统一为2.5mm，

　　环形流道的深度设置为8mm，单次压榨可以容纳2-3个中等大小橙子的出汁量，满足单人单次饮用的取汁需求。实际使用逻辑上，用户只需要将柑橘类鲜果横向对半切开，将切面朝下对准中部的压榨锥头，适度向下按压的同时旋转果实，果汁就会顺着锥面的棱槽流下，经过滤缝过滤后汇集到集汁盘的环形流道内，待取汁完成后，端起集汁盘通过导流嘴将果汁倒入容器即可，整个操作过程不需要额外的配件辅助，也不需要复杂的拆装步骤，相比电动榨汁设备，没有电机、刀片等易损部件，长期使用的故障率极低，也不存在用电安全隐患，适合全年龄段的用户操作。针对不同使用场景的适配性，这款结构也可以做针对性的尺寸调整，比如面向户外便携使用的场景，可以将整体外径缩小到120mm，进一步降低重量方便携带；面向饮品店商用小批量使用的场景，可以加大集汁盘的流道深度，提升单次集汁容量，同时在集汁盘底部增设标准螺纹接口，可以直接对接通用的果汁容器，减少倒取的步骤。整个结构的曲面过渡都做了连续性处理，没有突变的折角，在三维建模过程中可以通过旋转凸台、阵列肋条的方式快速完成主体结构搭建，后续如果要衍生不同材质的版本，比如食品级塑料注塑版本、食品级硅胶包覆版本、金属冲压版本，都可以在这个基础结构上微调壁厚与拔模角度，不需要重新搭建核心的功能曲面，结构的通用性较强。
