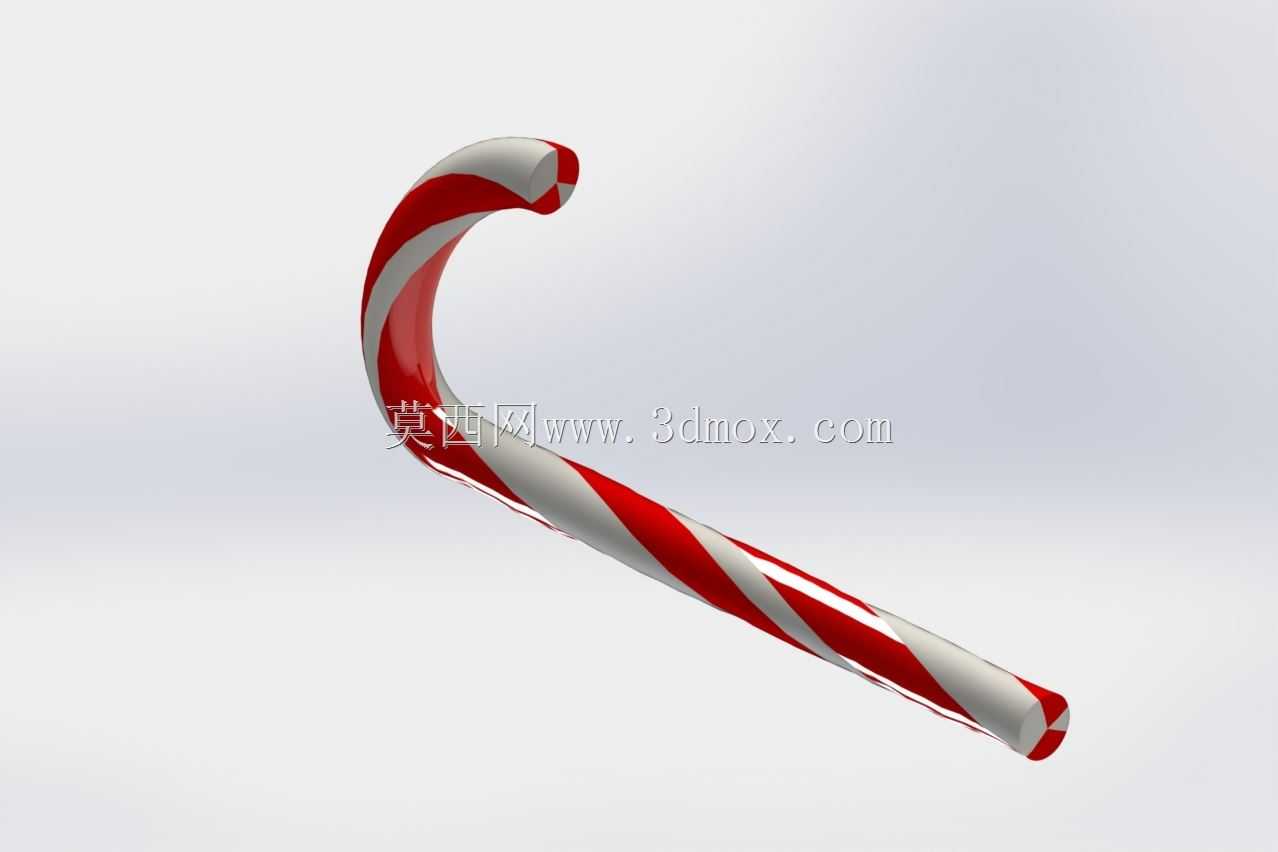

红白螺旋圣诞拐杖糖造型结构设计

　　这款拐杖糖造型的三维结构，最初的设计需求来自节日装饰道具开发场景，可适配商场美陈布置、主题活动展示道具、文创周边产品结构验证等多个应用方向，区别于普通平面装饰元素，三维化的结构可直接对接后续的3D打印打样、注塑开模、软胶翻模等不同加工工艺，为实体产品落地提供精准的结构参考。从实际用途来看，该造型既可以作为独立的装饰摆件，也可拆分后嵌入节日礼品的包装结构作为装饰卡扣，还能通过调整尺寸参数适配不同规格的挂饰、手持道具、场景点缀件等产品开发需求，覆盖从迷你挂饰到大型美陈装置的尺寸跨度。在功能特性设计上，整体采用经典的弯钩杖型结构，杖身做等距螺旋双色分区，螺旋升角经过反复调整，既还原了传统拐杖糖的视觉辨识度，

　　又保证了结构在不同缩放比例下的曲面连续性，不会出现曲面畸变、纹理错位的问题；弯钩部分的曲率半径经过优化，当作为挂饰使用时，弯钩内侧的圆弧可适配直径3mm到20mm不等的杆件挂接，挂接后贴合度高，不易滑落，同时弯钩与杖身的过渡区域做了等壁厚处理，不管是采用硬质塑料注塑还是软质硅胶浇注，都能避免壁厚不均导致的缩痕、充模不满等加工缺陷。设计思路上没有直接采用简单的扫描路径生成基础形体，而是先确定杖身的基准轴线：直段部分为等直径圆柱轴线，弯钩段采用相切连续的圆弧过渡，保证整体轴线无拐点，后续螺旋纹理的生成以该基准轴线为路径，做等距的螺旋曲面切割，将杖身均匀分割为两个螺旋交错的区域，分别对应红白两色的结构部分，

　　两个区域的拼接面采用微小的止口结构设计，若做双色注塑或者分体粘接装配，可直接通过止口定位，无需额外做定位治具，大幅提升后续装配的效率。外形尺寸方面，当前展示的基准版本整体长度为180mm，杖身直径15mm，弯钩部分的外圆弧半径为35mm，安装边界上，若作为平面摆件放置，底部直段的接触长度为120mm，放置时的重心投影完全落在接触区域内，无需额外支撑即可稳定直立；若作为挂饰使用，弯钩的开口宽度为12mm，可适配多数圣诞树挂枝、装饰挂绳的尺寸，不会出现挂接过松或者卡不进去的问题；若需要做大型美陈版本，可直接对整体结构做等比例缩放，所有曲面均为G2连续，缩放后不会出现曲面破面、棱角突兀的问题，缩放过程中仅需根据最终尺寸调整壁厚参数即可，

　　比如1.8米高的大型展示款，壁厚设置为5mm即可保证结构强度，同时控制整体重量，避免安装后出现下坠变形的问题。结构细节上，杖身的末端做了R2的圆角处理，没有尖锐棱角，不管是作为儿童周边产品还是公共场景的装饰道具，都能避免刮蹭风险；螺旋纹理的分界处做了0.2mm的微小倒角，既可以让双色拼接的边界更清晰，也能避免加工过程中出现飞边难以清理的问题；整体结构没有复杂的内部倒扣，若采用注塑工艺，仅需简单的两瓣模具即可完成成型，脱模斜度设置为1度即可保证顺利脱模，无需复杂的抽芯结构，能有效降低开模成本。在实际的结构验证过程中，针对不同的应用场景还预留了参数调整接口，比如需要做内置发光组件的版本，可直接将杖身内部做抽壳处理，壁厚保留2mm即可容纳LED灯串与走线，弯钩部分的内部空间可放置小型纽扣电池与开关，无需额外改动外部曲面造型；若需要做可食用的糖果模具版本，可将整体结构作为模腔的成型面，表面抛光至镜面粗糙度即可满足糖果浇注的脱模需求，螺旋结构的拔模方向与模具开模方向一致，不会出现粘模的问题。
