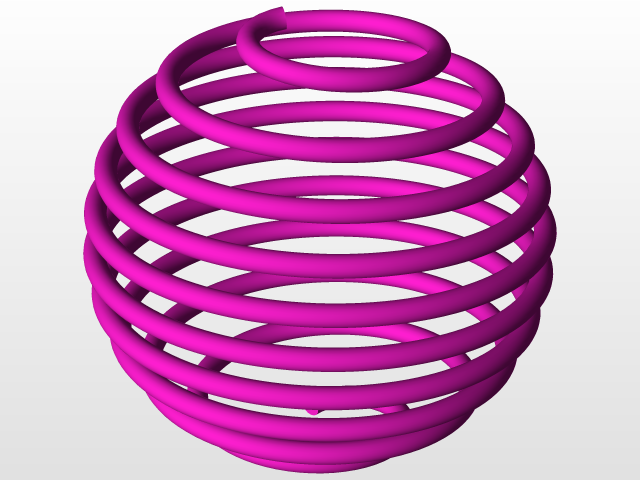

螺旋嵌套球形镂空圆泉结构造型

　　这类螺旋嵌套的球形镂空结构，在实际工程应用中常作为流体整流构件、装饰性防护外罩、特种过滤单元的支撑骨架使用，也可作为文创类机械装置的核心展示构件。从结构设计逻辑来看，整体采用等截面圆管沿球面螺旋线连续扫掠成型，螺旋线的导程经过反复校核，相邻螺旋圈之间的间隙保持均匀一致，既保证了整体球形轮廓的完整性，又预留了足够的通透空间，适配需要流体穿过、光线透射的使用场景。在设计过程中，首先确定基准球面的直径参数，所有螺旋路径的控制点均贴合该球面的径向尺寸，确保成型后的构件外轮廓为标准球形，不存在局部凸起或凹陷的尺寸偏差，满足安装时的边界配合要求。扫掠所用的圆管截面直径根据整体结构的刚度需求选定，若作为流体整流构件使用，

　　圆管壁厚需根据流通介质的压力、流速做对应调整，避免长期受介质冲击出现结构变形；若作为装饰防护外罩使用，可适当减小壁厚降低整体重量，同时保证圈与圈之间的间隙小于被防护对象的最小外接尺寸，防止异物进入内部防护区域。从安装适配角度看，该结构上下两端的螺旋收头位置做了平滑过渡处理，没有突兀的截面断点，可直接在端部设计连接法兰或卡扣接口，适配不同的安装基座，不需要额外做转接件加工。螺旋路径的排布采用多圈连续环绕的方式，从球体一端的极点位置起始，沿球面做等角度螺旋延伸，最终收束于另一端极点，整个构件无拼接断点，一体成型的结构形式大幅提升了整体结构强度，避免拼接焊缝带来的应力集中问题。在实际工况使用中，

　　这种连续螺旋球形结构相比传统的拼接式球形镂空罩，受力传递更均匀，当受到外部径向冲击力时，冲击力会沿螺旋管的路径逐圈分散传递，不会在某一拼接节点出现应力集中导致的结构失效。针对流体整流的使用场景，螺旋排布的圆管会对流经球体表面的流体产生导向作用，打乱流体的层流边界层，减少尾部涡流的产生，降低流体通过时的阻力损失，同时均匀的间隙可以过滤掉流体中携带的大尺寸杂质，起到初级过滤的作用。在建模过程中，需要重点控制螺旋线与基准球面的贴合度，每一圈螺旋的所有路径点到球心的距离偏差需控制在合理公差范围内，避免成型后外轮廓失圆，影响后续的安装配合；扫掠过程中要保证圆管截面始终垂直于螺旋路径的切线方向，防止出现截面扭曲、壁厚不均的问题，

　　影响构件的整体力学性能。对于需要做表面处理的使用场景，这种连续无封闭死角的结构也更便于喷涂、阳极氧化等表面处理工序的开展，不会出现积液、处理不到位的死角。结构的整体重量可通过调整圆管的截面直径、壁厚做灵活适配，在航空航天、精密仪器等对重量敏感的使用场景下，可选用轻质合金材料配合小截面薄壁管加工，在保证结构刚度的前提下最大限度降低自重；在工业防护、重载过滤等场景下，可选用碳钢或不锈钢材质，加大截面尺寸与壁厚，提升结构的抗冲击、耐腐蚀性能。端部的收头位置特意做了圆弧过渡处理，没有尖锐的棱角，既避免安装使用过程中出现划伤风险，也减少了端部位置的应力集中，提升构件的疲劳寿命。
