带齿形锁紧结构的可调活塞结构件

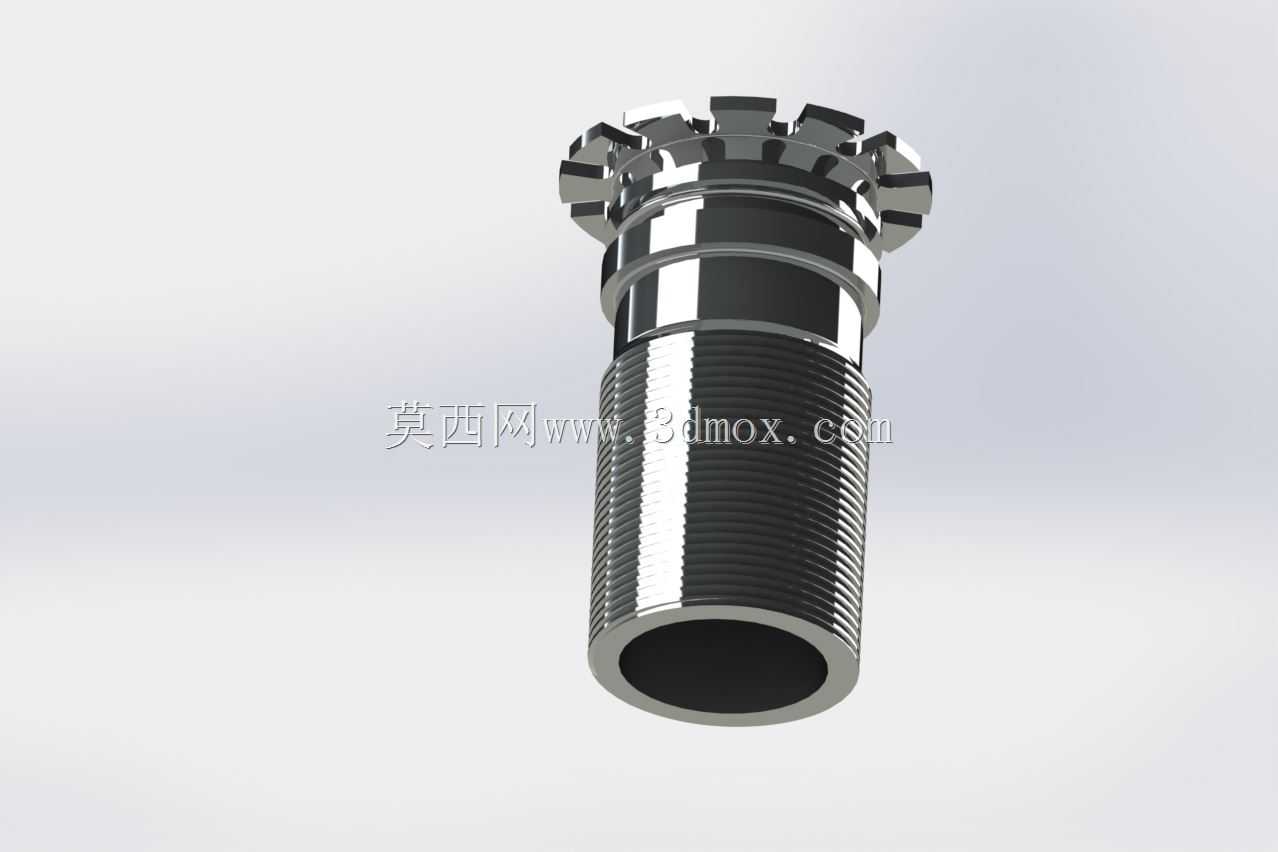

　　这款可调活塞主要应用在液压回路的压力调节、行程限位工位，常见于中小型液压站的支路调压模块、工装夹具的夹紧力调节单元，以及小型试验台的流体压力控制段，在需要精准调整活塞伸出量、改变容腔有效作用面积的场景下，能替代多组固定规格活塞，减少备件储备种类。实际使用中，该活塞通过外螺纹段与安装基座的内螺孔配合，旋转顶部的齿形结构即可调整活塞的轴向安装位置，顶部的齿形槽可配合卡簧或锁紧垫片使用，调整到位后能锁定位置，避免设备运行过程中受流体压力冲击出现轴向窜动，保证调节参数的稳定性。

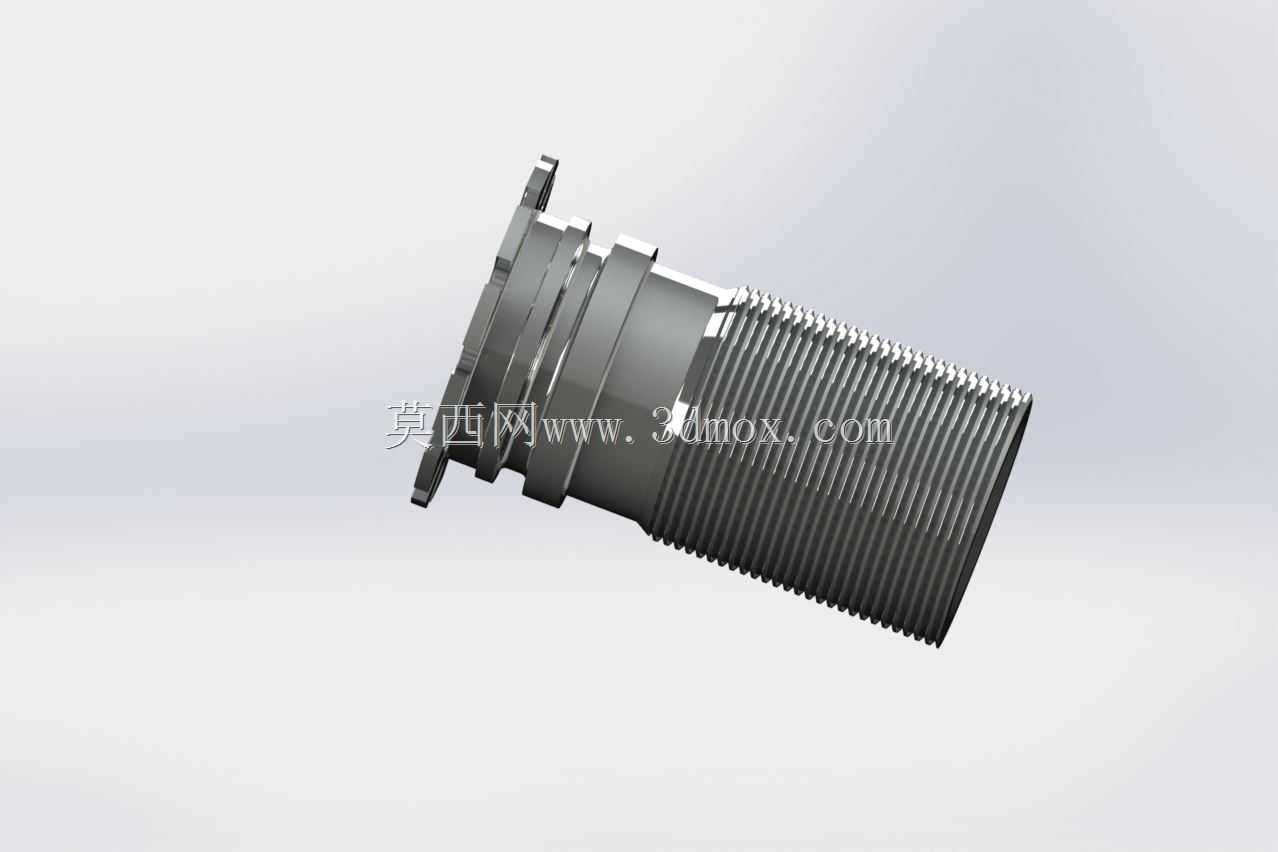

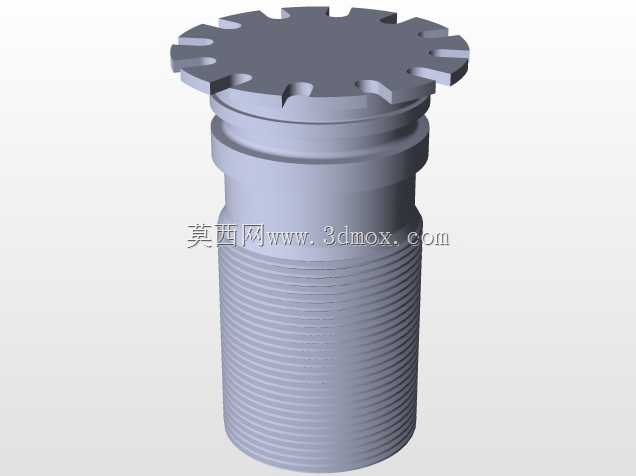

　　从设计思路来看，这款活塞采用了一体式回转体结构，主体外圆的螺纹段选用了标准公制细牙螺纹，细牙螺纹的自锁性更好，调节时的进给精度更高，每旋转一圈的轴向进给量更小，适合做微米级的行程微调。顶部的齿形结构做了等分外齿设计，齿槽深度和宽度适配常用的勾形扳手，不需要定制专用工装就能完成调节操作，降低了现场装配和维护的工具成本。活塞内孔做了通腔设计，既可以作为流体过流通道，也能容纳复位弹簧等内置组件，内孔端口做了倒角处理，避免安装密封件时刮伤橡胶圈唇口，延长密封件的使用寿命。

　　外形尺寸方面，活塞整体为同轴回转结构，最大外圆为顶部齿形段的外径，该尺寸需要匹配安装基座的避让孔直径，安装时要保证避让孔与螺纹安装孔的同轴度公差在0.02mm以内，避免活塞安装后出现偏斜，导致运动卡滞或密封偏磨。螺纹段的有效旋合长度根据最大工作压力做了匹配，当工作压力在16MPa以内时，螺纹旋合长度不小于1.5倍螺纹公称直径，就能保证足够的连接强度，不会出现螺纹脱扣的问题。活塞下端的光滑外圆段是密封安装位，该段的外圆粗糙度控制在Ra0.8以内，圆柱度公差不大于0.01mm，安装O型圈或格莱圈后，能保证往复运动时的密封性能，减少内泄。

　　安装边界上，该活塞的轴向调节行程由螺纹段的有效长度决定，安装时需要预留出顶部齿形结构的操作空间，保证扳手能顺利卡入齿槽完成调节，操作空间的径向尺寸至少要比齿形顶圆大20mm，轴向预留高度不小于10mm，避免周边结构件干涉调节操作。活塞的安装端面与基座贴合处需要加装铜垫或组合密封垫，保证端面静密封的可靠性，避免流体从螺纹配合间隙渗漏。在带复位弹簧的使用场景下，弹簧的内径要略大于活塞内孔外径，弹簧的最大压缩量要匹配活塞的最大调节行程，避免弹簧压并后影响活塞的调节范围。实际工况中如果流体介质存在微小颗粒杂质，需要在活塞进液侧加装过滤精度不低于25μm的滤网，避免杂质进入螺纹配合间隙或密封面，造成调节卡滞或密封面划伤。
