福特车用压缩机同步驱动带轮结构

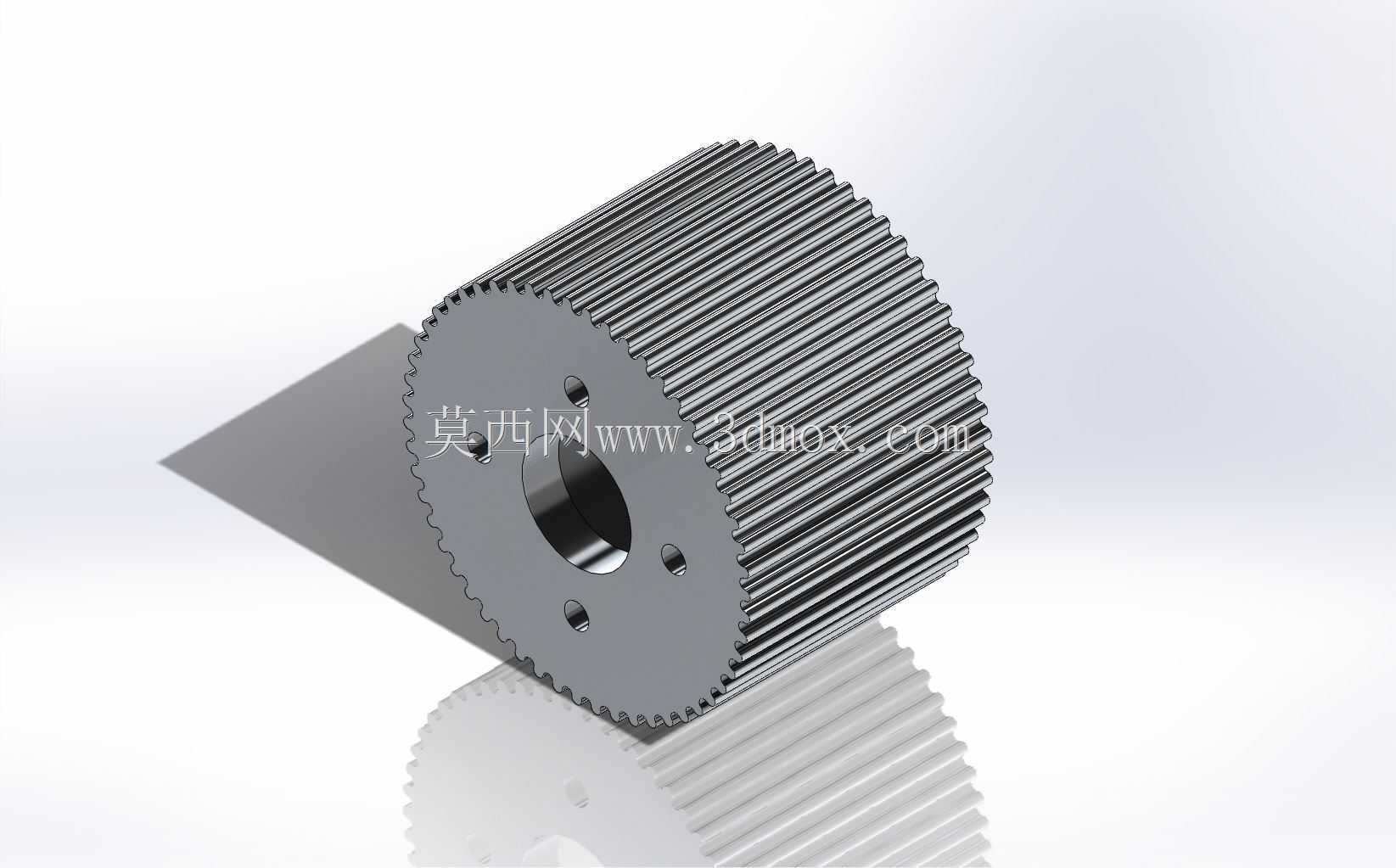

　　这款驱动件是车用空调压缩机的核心传动部件，主要适配福特车型的压缩机动力输入场景，在整车空调系统里承担发动机曲轴到压缩机主轴的动力传递作用，日常工况下需要持续承受发动机舱内的高低温交变、振动冲击以及皮带张紧带来的径向载荷，设计时首先要匹配发动机前端轮系的传动比，保证压缩机在发动机怠速到额定转速区间内都能维持稳定的工作转速，避免出现制冷量不足或者压缩机超速过载的问题。从结构上看，零件主体采用周向密布的同步齿形结构，和传统多楔带轮相比，同步啮合的传动形式不存在打滑风险，传动效率能稳定维持在98%以上，即使发动机急加速、急减速的瞬态工况下，也能保证动力传递的同步性，不会因为传动丢转导致压缩机排量波动，影响空调系统的制冷稳定性。

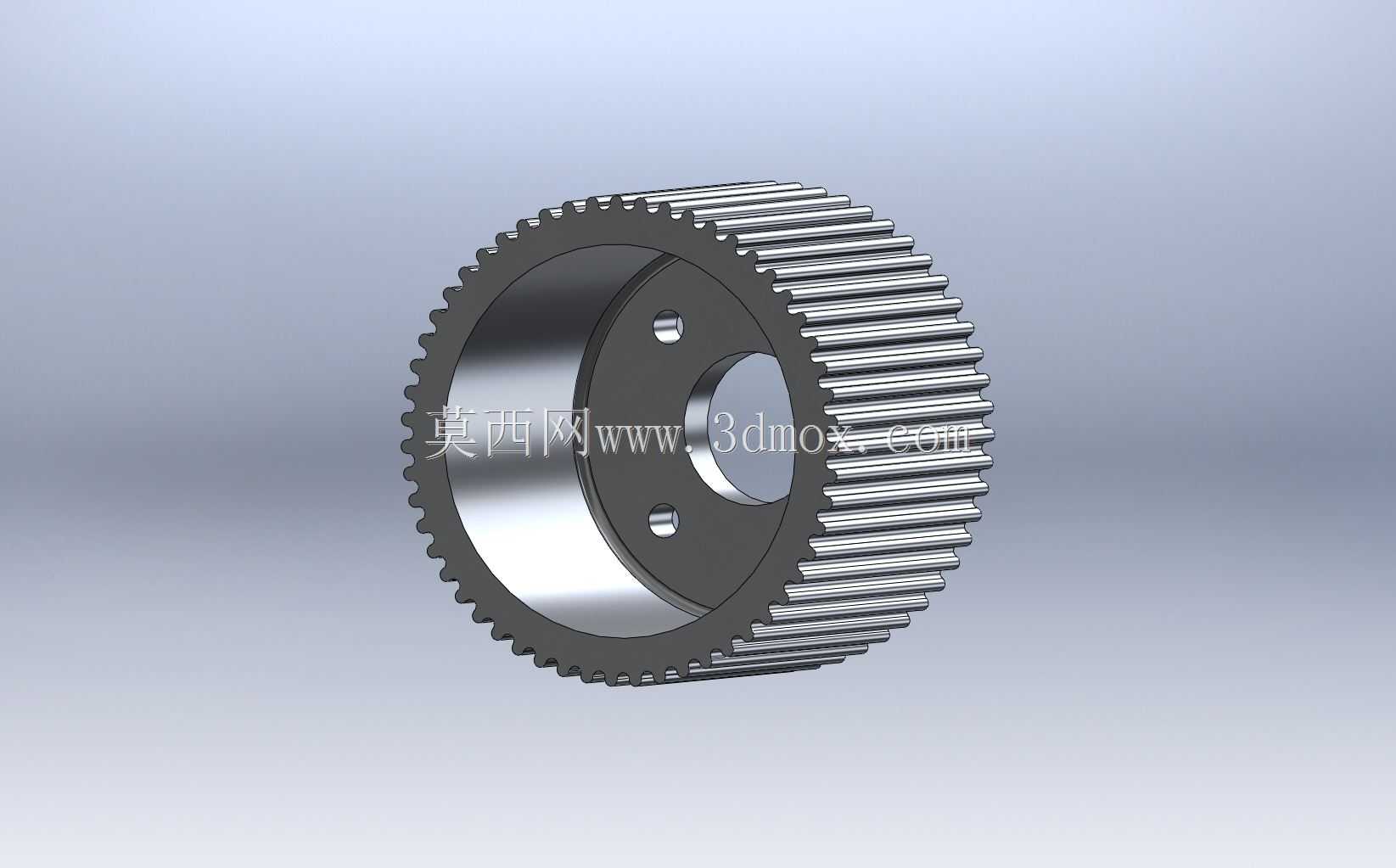

　　齿形的参数设计完全匹配对应规格的同步带齿距，齿顶做了微小的倒角处理，既可以减少皮带啮合时的切入冲击，降低传动过程中的啮合噪音，也能避免齿尖锐边切割皮带纤维层，延长传动皮带的使用寿命。零件中心的通孔是和压缩机主轴配合的安装基准，孔的公差带选用过渡配合区间，既可以保证装配时的定位精度，避免带轮运转时出现偏心抖动，也能方便售后维修时的拆卸更换，不会因为过盈量过大导致拆卸时拉伤主轴表面。中心孔周边均匀分布的三个小孔是带轮的轴向固定孔，装配时通过螺栓将带轮和压缩机主轴的连接法兰锁紧，孔位的位置度公差控制在0.05mm以内，保证锁紧后带轮的端面跳动量符合设计要求，避免运转时出现皮带偏磨、轴向窜动的问题。带轮的轮体部分采用薄壁筒形结构，

　　在保证整体结构刚度的前提下尽可能降低零件的转动惯量，减少发动机启动、变速时带轮对主轴的冲击载荷，同时也能降低零件的整体重量，符合整车轻量化的设计要求。轮体的外圆齿面加工精度要求较高，齿向公差控制在0.02mm以内，保证皮带全齿宽都能均匀接触，避免局部应力集中导致齿面异常磨损。安装边界方面，这款带轮的轴向安装尺寸需要匹配压缩机前端盖的预留空间，装配后带轮的端面和前端盖之间要预留1-1.5mm的间隙，避免运转时出现运动干涉，径向尺寸则要和发动机舱内的周边管路、线束保持足够的安全距离，即使发动机悬置出现最大位移量时，也不会和周边零件发生磕碰。在实际选型匹配时，除了安装尺寸的匹配，还要核对带轮的齿数和发动机曲轴带轮、水泵带轮的齿数匹配关系，

　　保证整个前端轮系的传动比符合设计要求，同时要确认齿形的节距参数和所用同步带完全一致，避免出现齿形不匹配导致的啮合异响、皮带过早损坏的问题。这类驱动带轮除了车用空调压缩机场景，也可以适配其他需要同步传动的中小功率压缩机设备，比如小型固定式空压机、制冷机组的压缩机传动端，只要安装尺寸、传动比参数匹配即可替换使用，设计时的载荷校核按照额定传递扭矩的1.5倍做安全系数校验，能够覆盖常规工况下的冲击载荷需求，保证零件的长期运行可靠性。
