单缸摆动式气动动力演示机构结构

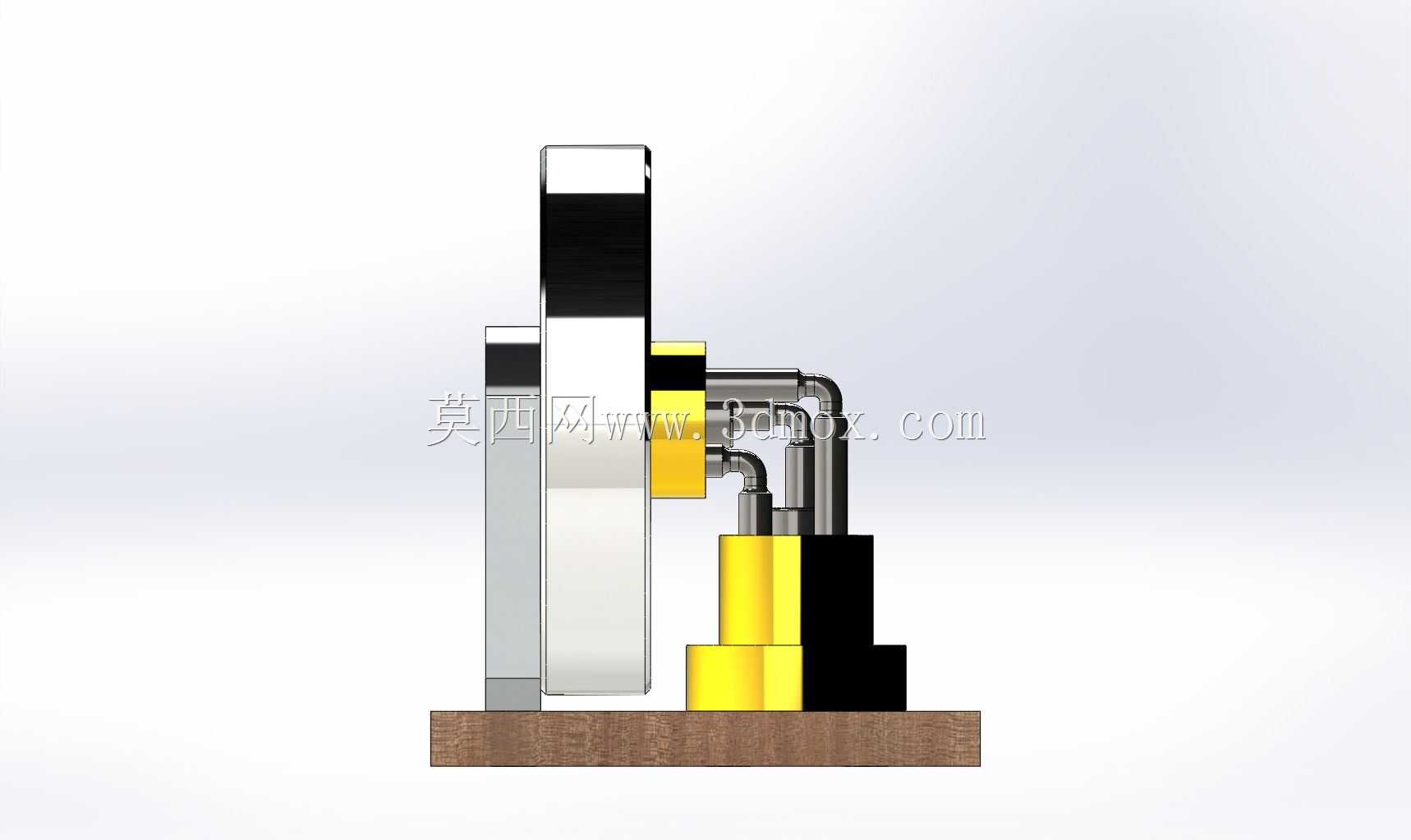

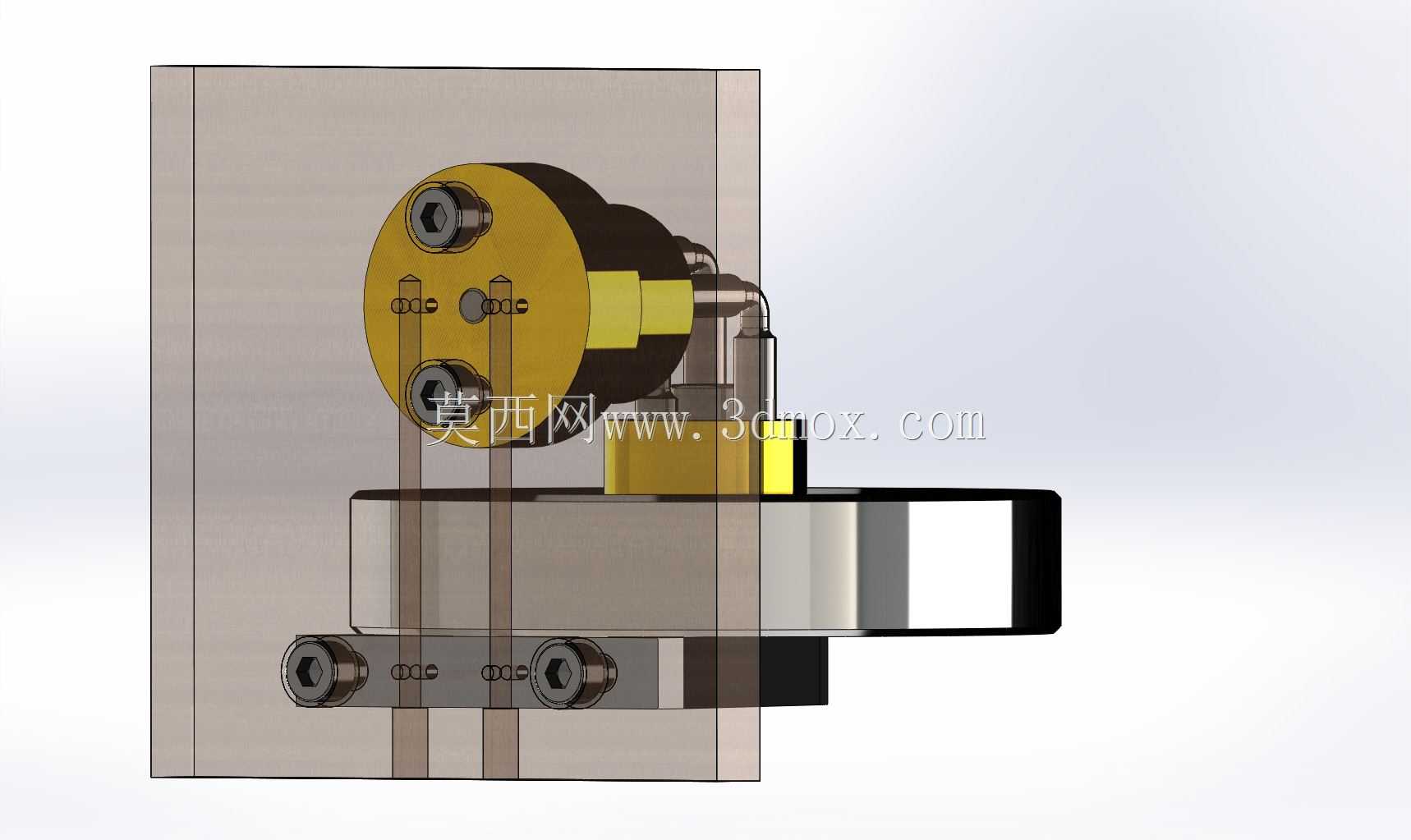

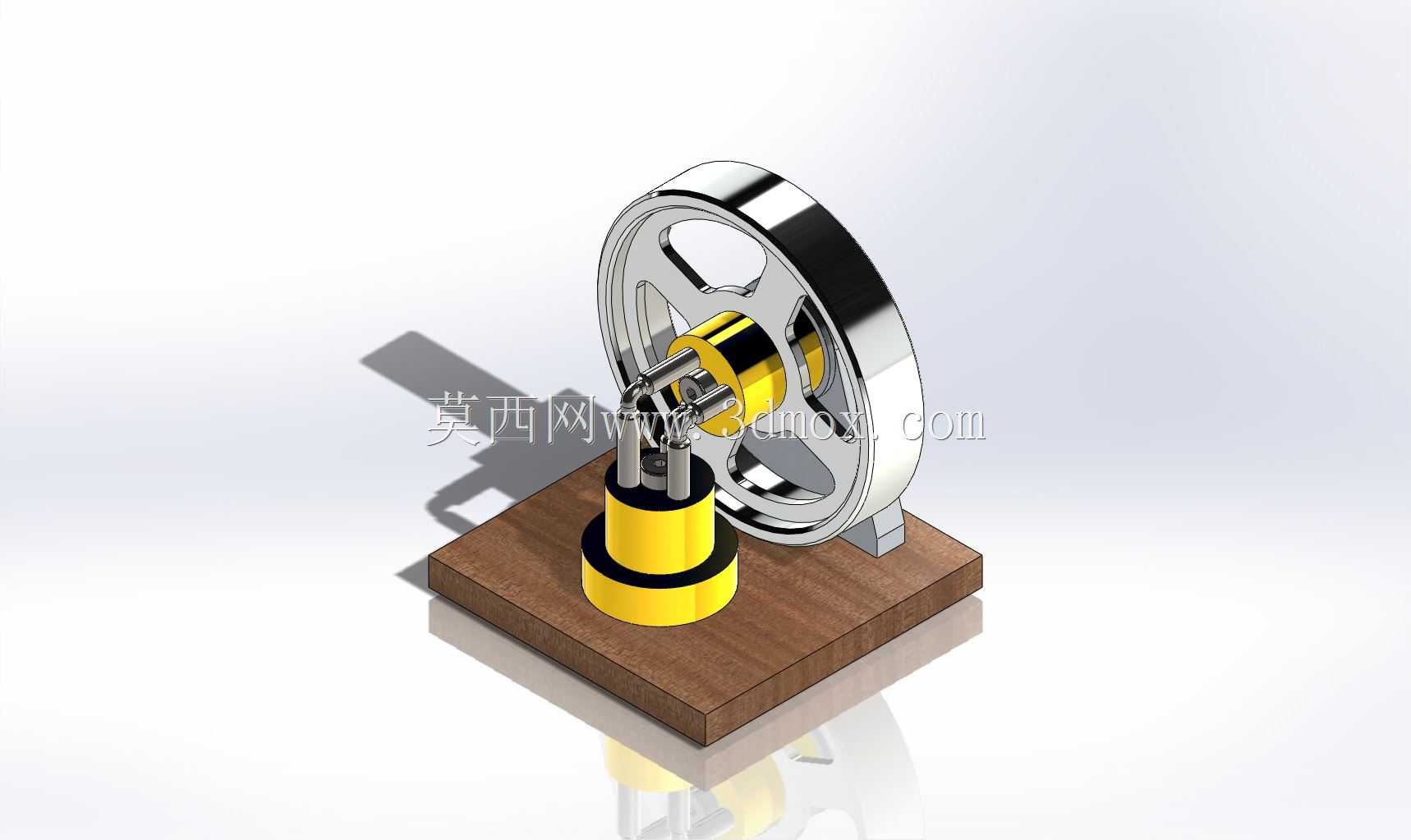

　　这套气动动力演示机构，核心是通过单作用气缸的往复直线运动，配合曲柄飞轮结构实现旋转动力输出，常被用于气动原理教学、小型动力装置原理验证场景，也可作为低速气动演示台的核心动力单元使用。从结构布局来看，整套机构采用方形安装底板作为承载基座，底板预留了四个角部安装孔位，可直接通过螺栓固定在实验台架或者演示台面上，安装边界尺寸控制在200mm见方以内，整体高度不超过180mm，不会占用过多台架空间，适合桌面级教学场景摆放。气缸部分采用立式安装布局，缸体通过两个卡箍式固定座锁定在底板上，避免往复运动过程中出现缸体偏转，气缸活塞杆端部通过铰接销与曲柄组件连接，铰接位置预留了0.2mm的配合间隙，既保证运动过程中无卡滞，

　　也不会因为间隙过大产生传动冲击。飞轮组件采用单支撑悬臂结构，支撑座通过内六角螺栓固定在底板对应位置，飞轮轴与支撑座之间采用滑动轴承配合，降低旋转过程中的摩擦阻力，飞轮本身采用轮缘加厚设计，外圈做了镀铬抛光处理，既可以通过轮缘的重量储存旋转惯性，让输出的旋转运动更平稳，也能在演示过程中直观看到转动状态。设计过程中，首先考虑的是气动动力的运动转换效率，曲柄的偏心距经过反复校核，匹配气缸的标准行程，避免活塞到达行程端点时出现机械硬碰撞，同时在铰接位置预留了润滑脂注油空间，长期使用无需频繁拆解维护。气路接口设置在气缸缸体下部，采用标准快插接口规格，可直接连接实验室常见的6mm气动气管，供气压力范围控制在0.2-0.6MPa之间，

　　压力过低时无法驱动飞轮越过止点，压力过高则会加剧铰接位置的磨损，日常演示使用0.4MPa供气压力即可获得稳定的旋转输出。整套机构的传动逻辑非常清晰，压缩空气进入气缸下腔时推动活塞杆向上伸出，带动曲柄绕飞轮轴转动，当曲柄转过最高点后，依靠飞轮储存的惯性带动活塞杆回程，同时气缸下腔排气，完成一个工作循环，持续供气即可实现连续旋转输出。在实际教学场景中，这套机构可以直观展示直线运动到旋转运动的转换过程，也能演示惯性轮在动力输出平稳性上的作用，学员可以通过调整供气压力观察转速变化，也可以拆解铰接位置观察配合结构，相比纯原理图教学更有实感。结构设计上所有零部件都采用常见的标准件与易加工件，气缸选用标准迷你气缸规格，飞轮、曲柄、

　　底板都可采用常规铣削加工完成，加工精度要求不高，普通教学工厂即可完成制作，后期维护更换配件也非常方便，不需要定制特殊规格零件。安装时需要注意保证气缸轴线与曲柄转动平面的平行度，偏差控制在0.1mm以内即可，否则会出现运动卡滞、铰接销异常磨损的问题，固定飞轮支撑座时需要先预紧螺栓，手动转动飞轮确认无卡滞后再完全锁紧，避免安装应力导致轴系偏转。整套机构没有复杂的电控元件，纯气动与机械结构实现动力输出，可靠性高，故障率低，即使长时间连续演示运行也不会出现过热问题，适合作为气动传动课程的常驻演示教具，也可用于小型展会的机械原理展示场景，观众可以直观看到压缩空气能量转换为机械旋转运动的完整过程。
