野外桁架式高架瞭望岗哨结构设计

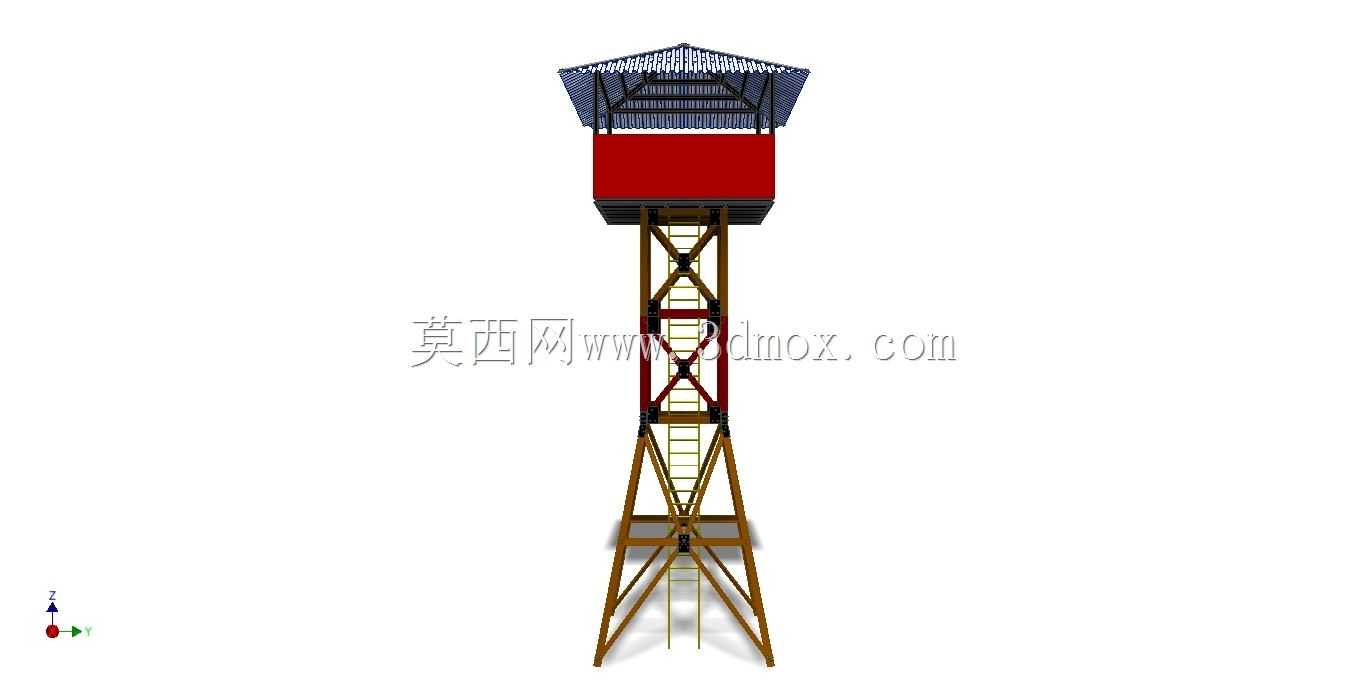

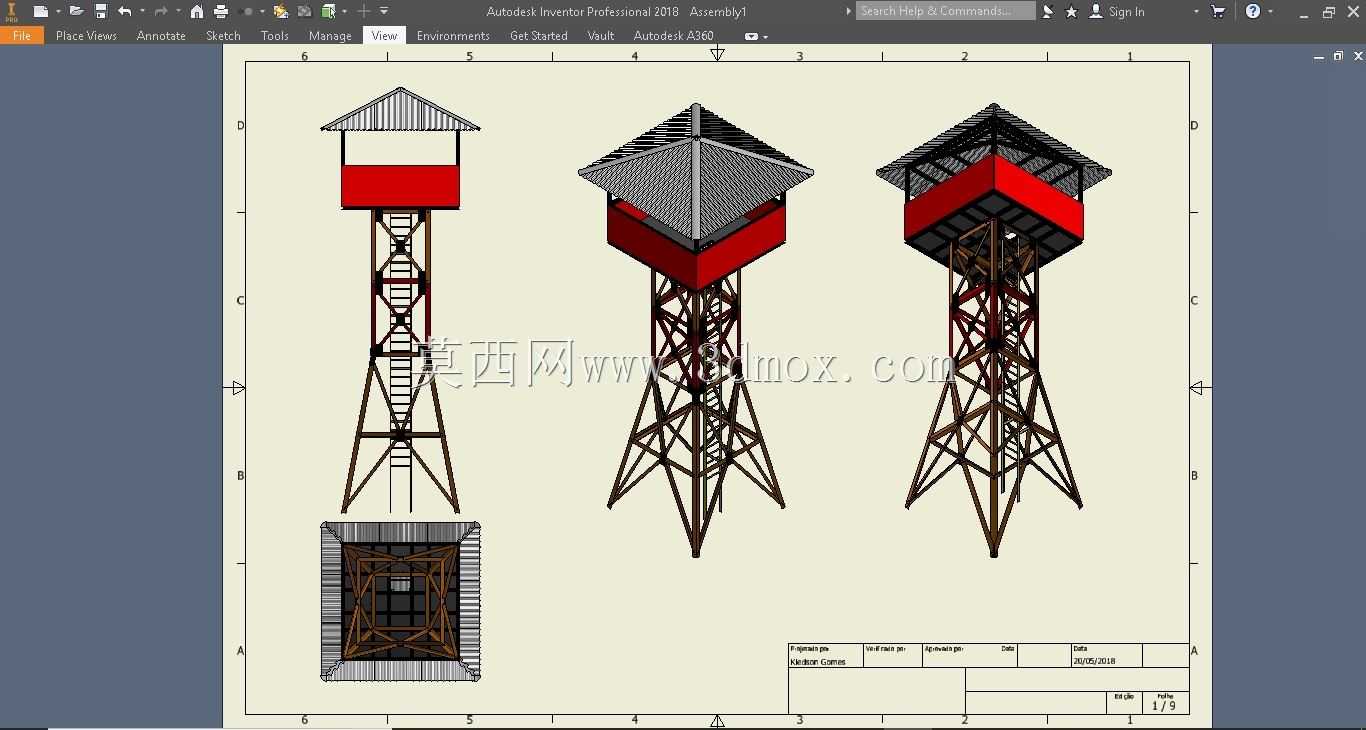

　　该高架瞭望设施主要部署在边境管控、林区防火、营地周界警戒、野外作业区安防等场景，核心作用是为值守人员提供无遮挡的高位观测视野，弥补地面观测受地形起伏、植被遮挡带来的视野盲区问题，相比地面岗哨可将有效观测半径提升3至5倍，搭配观测设备可覆盖更大范围的管控区域。整体采用桁架式塔架作为主体承载结构，主材选用等边角钢通过节点板栓接拼接，这种结构形式的优势在于自重轻、风阻小、整体刚度充足，可抵御野外常见的强风荷载，同时构件标准化程度高，运输与现场拼装无需大型起重设备，适配无铺装道路的野外部署场景。塔架沿高度方向每隔固定间距设置横向休息平台，配套直爬梯与护笼结构，护笼沿爬梯全程封闭，避免值守人员登高过程中发生坠落风险，

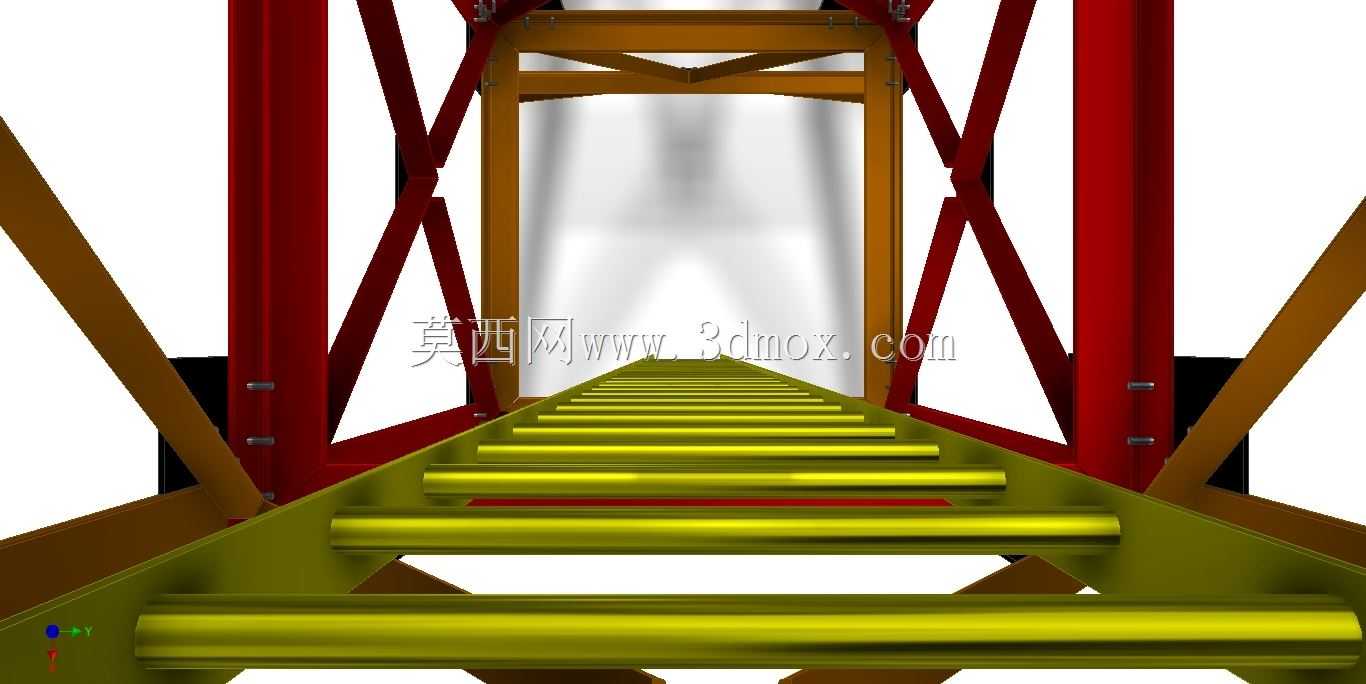

　　爬梯踏步采用防滑花纹钢板制作，即使在雨雪天气下也能保证足够的踩踏摩擦力。顶部值守舱采用方形封闭结构，舱体底部与塔架顶部通过法兰盘螺栓连接，保证连接强度的同时可实现舱体与塔架的分体运输，舱体侧壁预留观察窗安装位，可根据使用需求加装防弹玻璃、遮阳板或者观测设备支架，顶部采用四坡排水的坡屋顶设计，屋顶铺设压型防水板材，可快速排走雨水与积雪，避免顶部积水渗漏或者积雪超载。从设计逻辑上看，该结构优先考虑野外部署的全生命周期可靠性，塔架所有外露钢构件均做热浸镀锌防腐处理，可适应高湿、高盐雾、强紫外线的野外恶劣环境，无需频繁做防腐维护。结构受力层面，塔架底部采用四个独立的混凝土支墩基础，每个支墩通过地脚螺栓与塔架底脚连接，

　　基础设计时充分考虑了不同地质条件下的承载力要求，在软土区域可适当放大基础底面积，避免塔架发生不均匀沉降。塔架的横截面从底部到顶部逐步收窄，这种变截面设计既可以降低底部结构的材料用量，又能减小顶部结构的迎风面积，降低风荷载对整体结构的倾覆力矩。顶部值守舱的内部净空满足1至2名值守人员长时间停留需求，舱内可预留工作台、通讯设备、应急物资的安装固定位，舱门设置在靠近爬梯的一侧，人员登顶后可直接进入舱内，无需在塔架顶部做横向移动，降低高空作业风险。在安装边界层面，该设施部署时需要保证塔架中心与周边高大乔木、建筑物的距离不小于塔架总高度的1.5倍，避免周边遮挡物影响观测视野，同时要避开高压输电线路、滑坡风险区、行洪通道等存在安全隐患的区域。

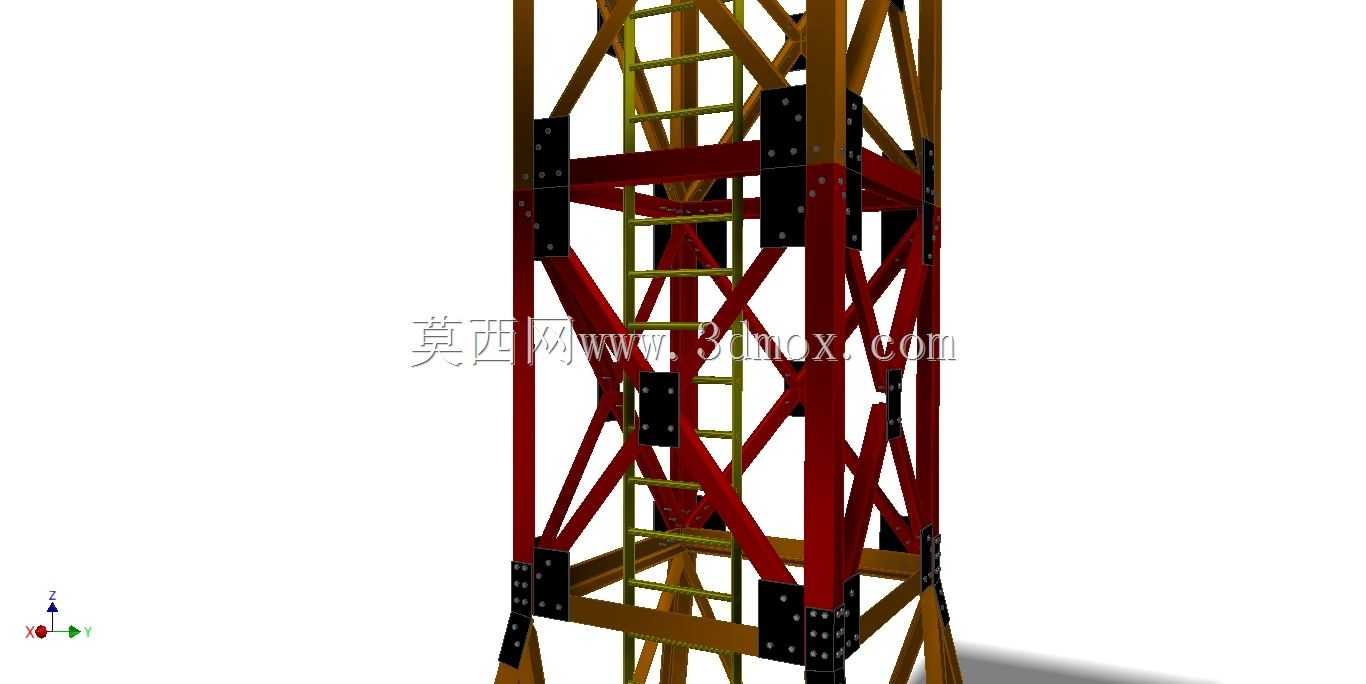

　　结构计算过程中，除了常规的恒载、活载、风载验算，还额外考虑了人员登顶时的动荷载、顶部安装观测设备带来的附加荷载，以及极端天气下的覆冰荷载，保证结构在各种极端工况下都有足够的安全冗余。桁架节点的设计全部采用等强连接，节点板的厚度比主材角钢厚一个规格，避免节点先于构件发生破坏，所有连接螺栓均采用防松螺母搭配弹簧垫圈，防止长期风振导致螺栓松动脱落。爬梯与塔架主弦杆的连接采用间隔焊接加螺栓补强的方式，避免长期踩踏导致爬梯连接失效。顶部值守舱的屋顶挑檐超出舱壁一定距离，可避免雨水顺着舱壁流淌到观察窗上，影响观测视线，同时挑檐下方可设置照明设备的安装位，满足夜间值守的照明需求。
