复古双翼木质玩具飞机架结构设计

　　该双翼玩具飞机架的结构设计，核心面向儿童益智拼装玩具、桌面装饰摆件两大应用场景，在结构设计阶段优先兼顾拼装容错率与结构稳定性，避免小尺寸零件带来的装配卡滞问题，同时还原早期双翼飞机的经典结构特征。从实际使用场景出发，作为儿童拼装玩具时，所有外露棱边均做R1.5以上的圆角处理，不存在尖锐凸起，木质杆件与翼面的连接采用过盈插接结构，无需额外粘接剂即可完成装配，拼装完成后可承受1.2米高度自由跌落至硬质木地板的冲击，不会出现翼面脱落、杆件断裂的问题；作为桌面装饰摆件时，整体重心落在前后起落架连线的中心区域，放置在倾斜角度不超过15度的平面上不会发生侧翻，适配多数办公桌、展示柜的摆放需求。

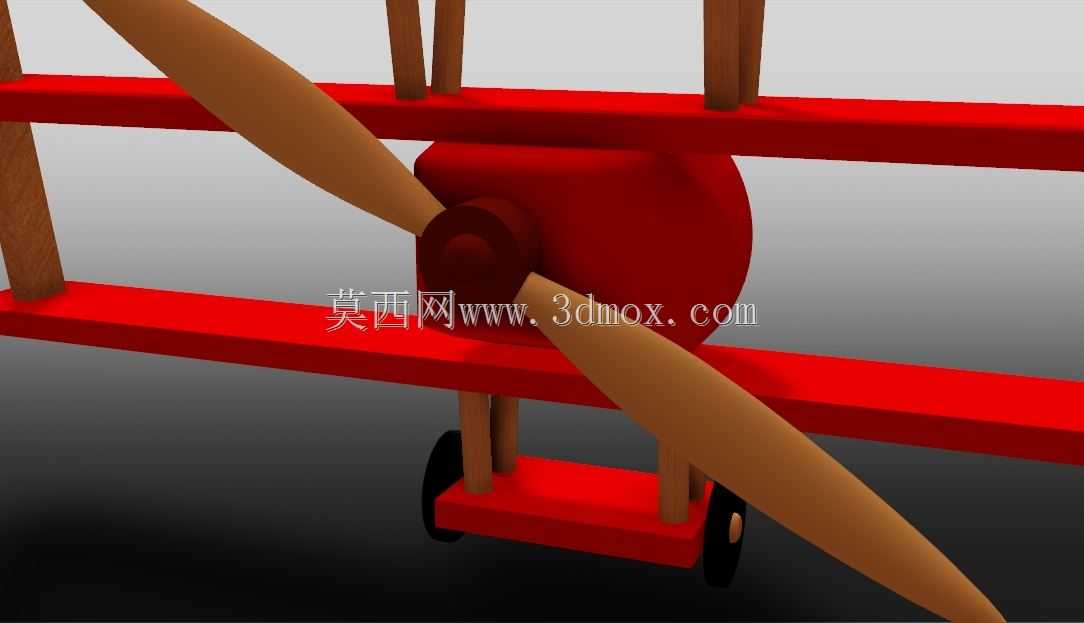

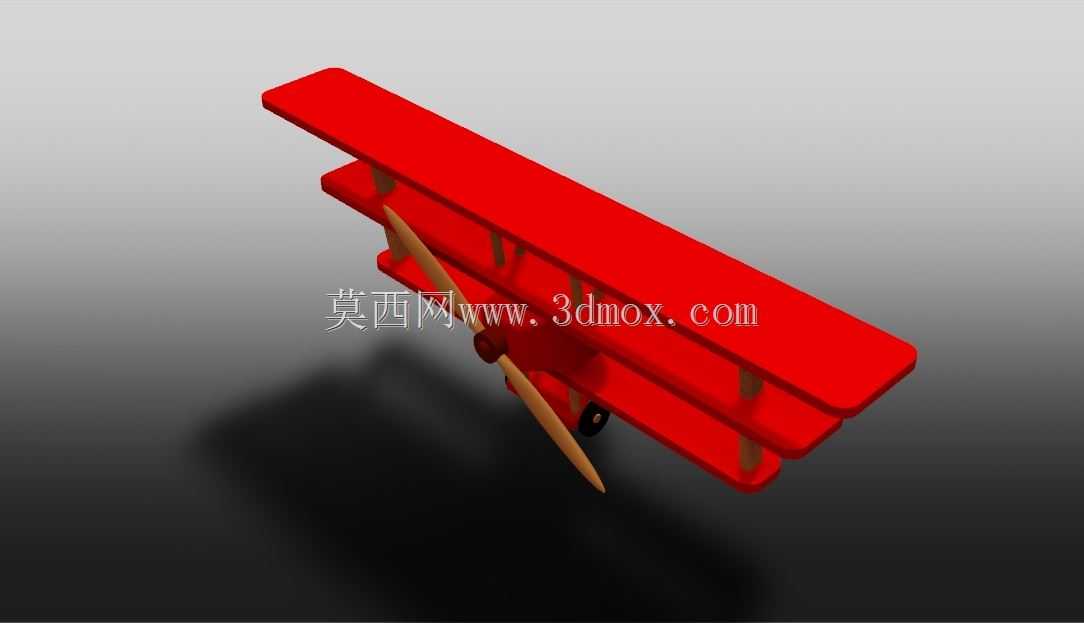

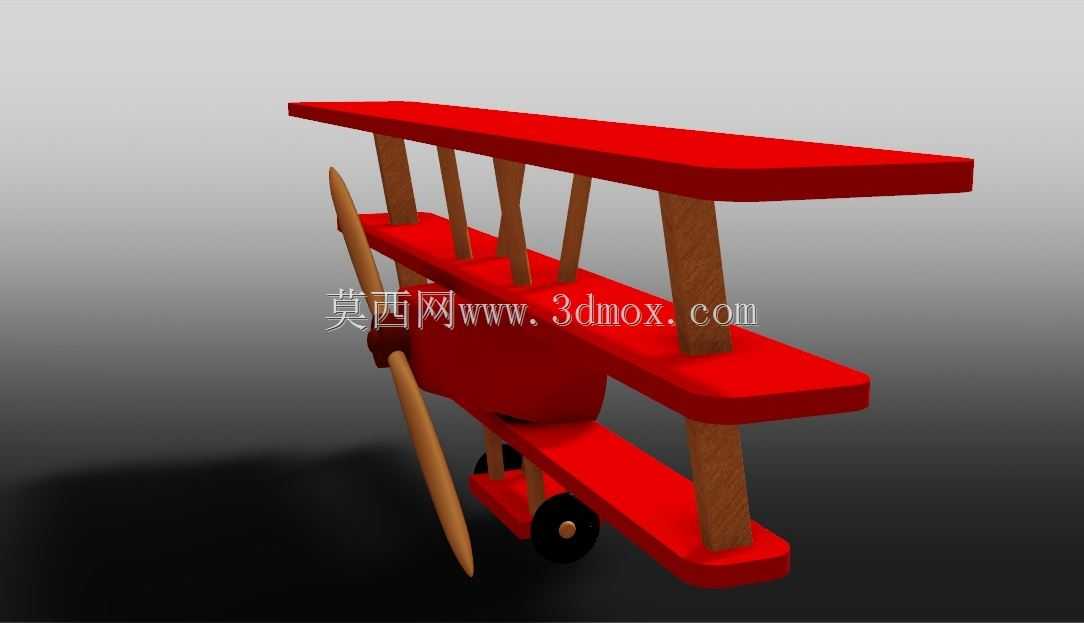

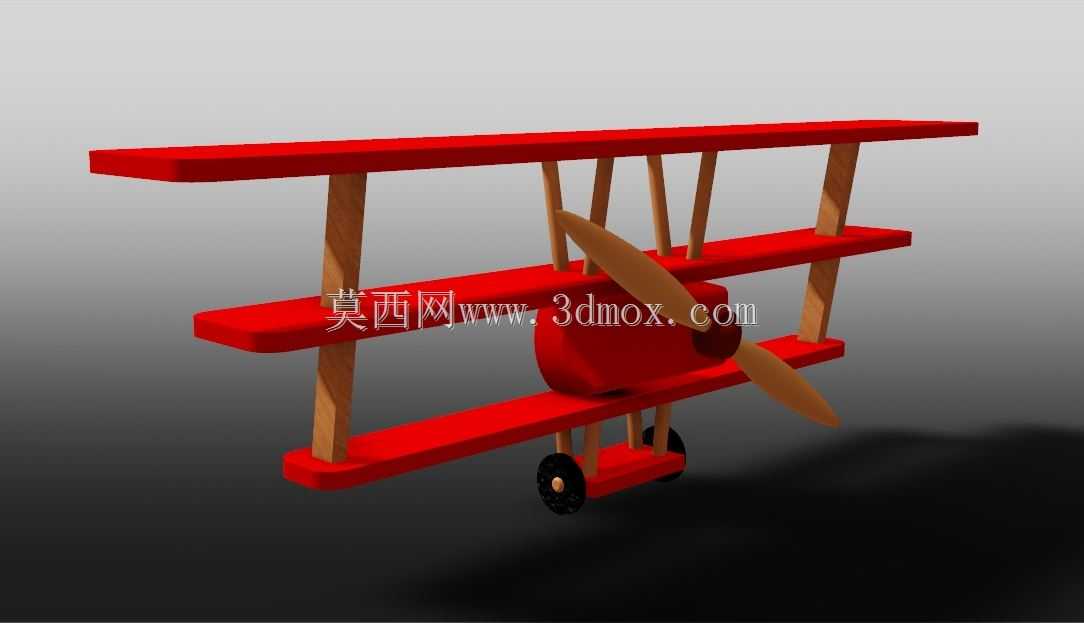

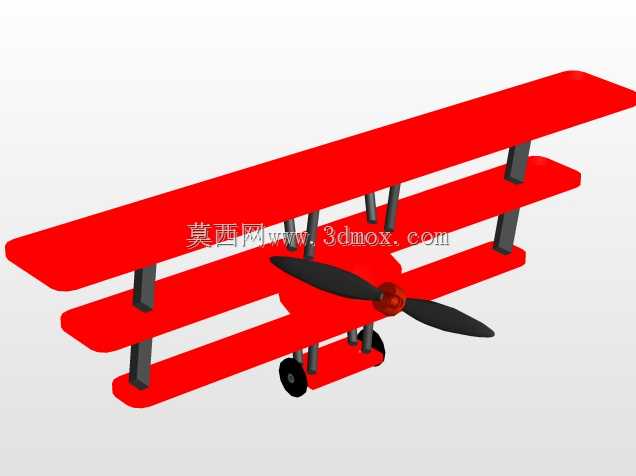

　　结构功能层面，三层翼面通过垂直布置的木质支撑杆件形成稳定的桁架结构，相比单翼结构在相同翼展尺寸下拥有更高的结构强度，同时降低了对杆件材料的强度要求，适合采用轻质松木、椴木这类易加工的软质木材制作。前部螺旋桨与机身主体采用间隙配合的插接结构，装配完成后可手动拨动实现自由旋转，还原真实螺旋桨飞机的外观特征；起落架采用两点式前置布局，搭配两个小型滚轮，既可以作为静态摆件放置，也可在平整平面上实现短距离滑动，滚轮与起落架支杆的连接采用过盈压装结构，滚轮转动时无明显卡滞，同时不会在滑动过程中脱落。

　　设计思路上，整体采用等比例缩放的经典双翼机布局，翼面采用等厚度平板结构，降低板材切割加工的难度，适合采用激光切割、线锯切割等批量加工工艺，所有杆件的截面尺寸统一为8mm×8mm，减少加工时的换刀频次，提升生产效率。翼面与支撑杆的连接孔位采用中心定位设计，每个连接点的孔深控制在10mm，既保证足够的连接强度，也避免孔深过大导致的杆件装配不到位问题；机身主体采用块状结构整合前部螺旋桨安装位与中部翼面连接位，减少零散零件的数量，降低拼装难度，适合6岁以上儿童独立完成拼装。

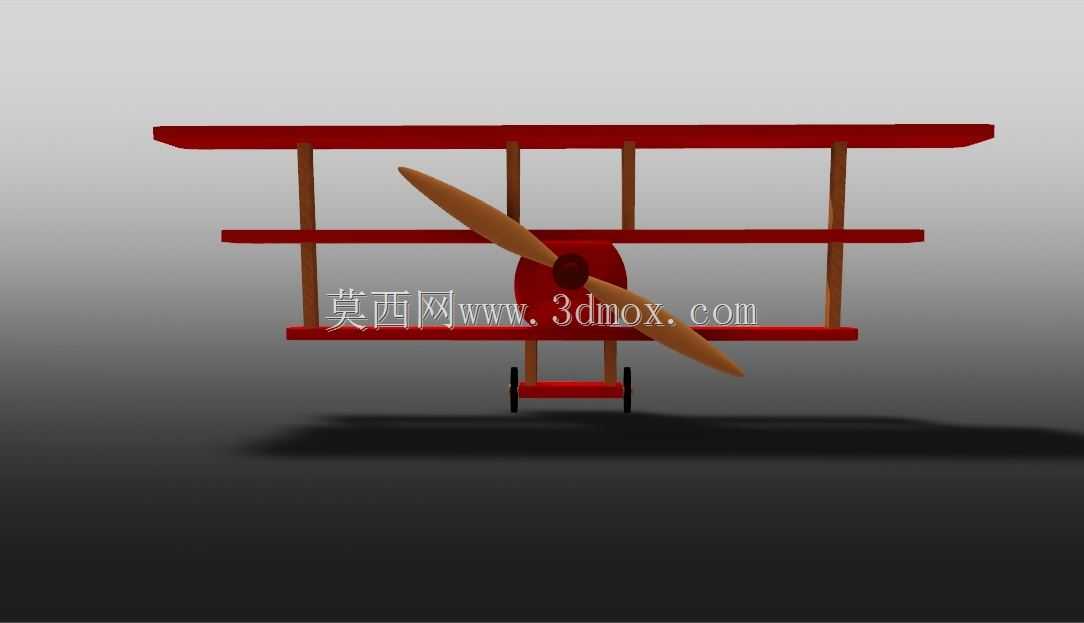

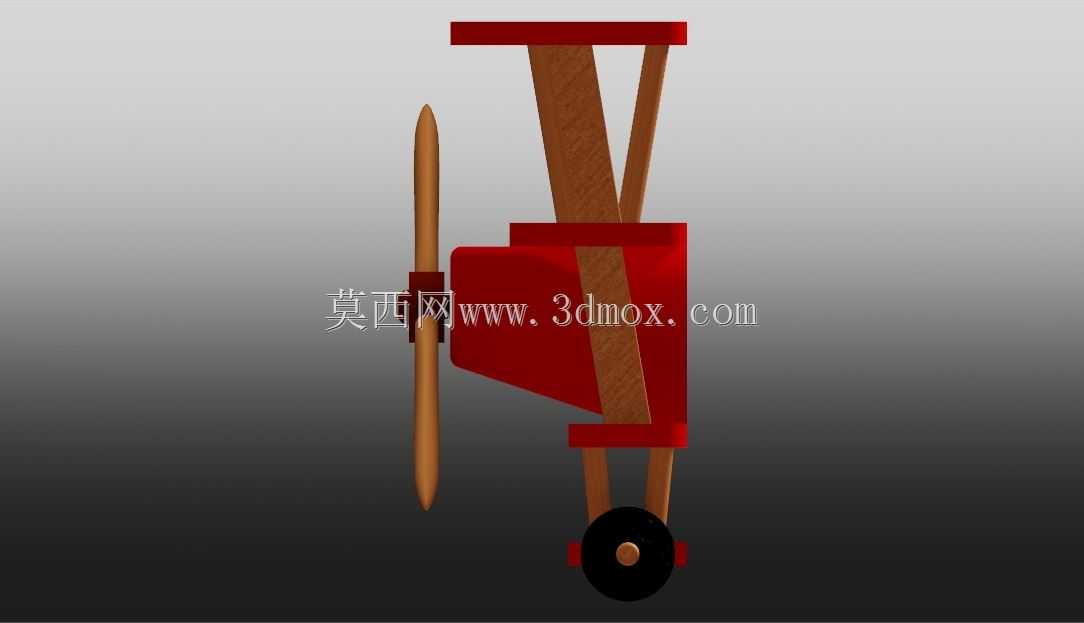

　　外形尺寸与安装边界方面，整体翼展控制在220mm，机身长度控制在180mm，整体高度（含起落架）为120mm，属于中小型桌面摆件尺寸，不会占用过多展示空间。翼面边缘做0.5mm的倒角处理，避免木质零件边缘的毛刺划伤使用者；螺旋桨的旋转半径控制在45mm，旋转过程中不会与下层翼面、支撑杆发生干涉，螺旋桨与机身前端的间隙保留2mm，即使存在轻微的装配误差也不会出现转动卡滞。起落架支杆向下伸出机身底部25mm，滚轮直径为20mm，放置在平面上时机身底部与平面的间隙为10mm，滑动过程中机身不会与平面发生摩擦；前后翼面的垂直间距为40mm，预留足够的手部操作空间，方便拼装过程中调整支撑杆的位置。

　　从结构验证角度，该设计的所有插接结构的过盈量控制在0.2mm，对于木质材料而言，该过盈量既可以保证装配后的连接强度，也不会因为过盈量过大导致零件装配时开裂。整体结构无复杂曲面，所有零件均可通过二维切割工艺完成加工，无需复杂的五轴加工或注塑成型工序，小批量生产时的加工成本较低，同时零件的互换性较强，单个零件损坏后可快速切割替换，无需更换整套产品。作为玩具类结构，整体重量控制在120g左右，即使跌落也不会砸伤使用者，也不会对桌面造成磕碰损伤。
