二十升容量加仑储水塑料瓶结构设计

　　日常民用饮水配送场景中，大容量储水容器的结构合理性直接影响堆叠运输效率、灌装适配性与终端使用体验，这款20升容量的加仑式储水瓶，在结构设计阶段就围绕全链路使用需求做了针对性的几何优化。从实际应用场景来看，这类容器主要覆盖商用办公直饮机配套、家庭应急储水、户外作业集中供水、散装配水站点周转使用等场景，需要同时满足吹塑成型工艺要求、多层堆叠载荷要求、与常规饮水机的装配适配要求，以及日常搬运的人机工程要求。

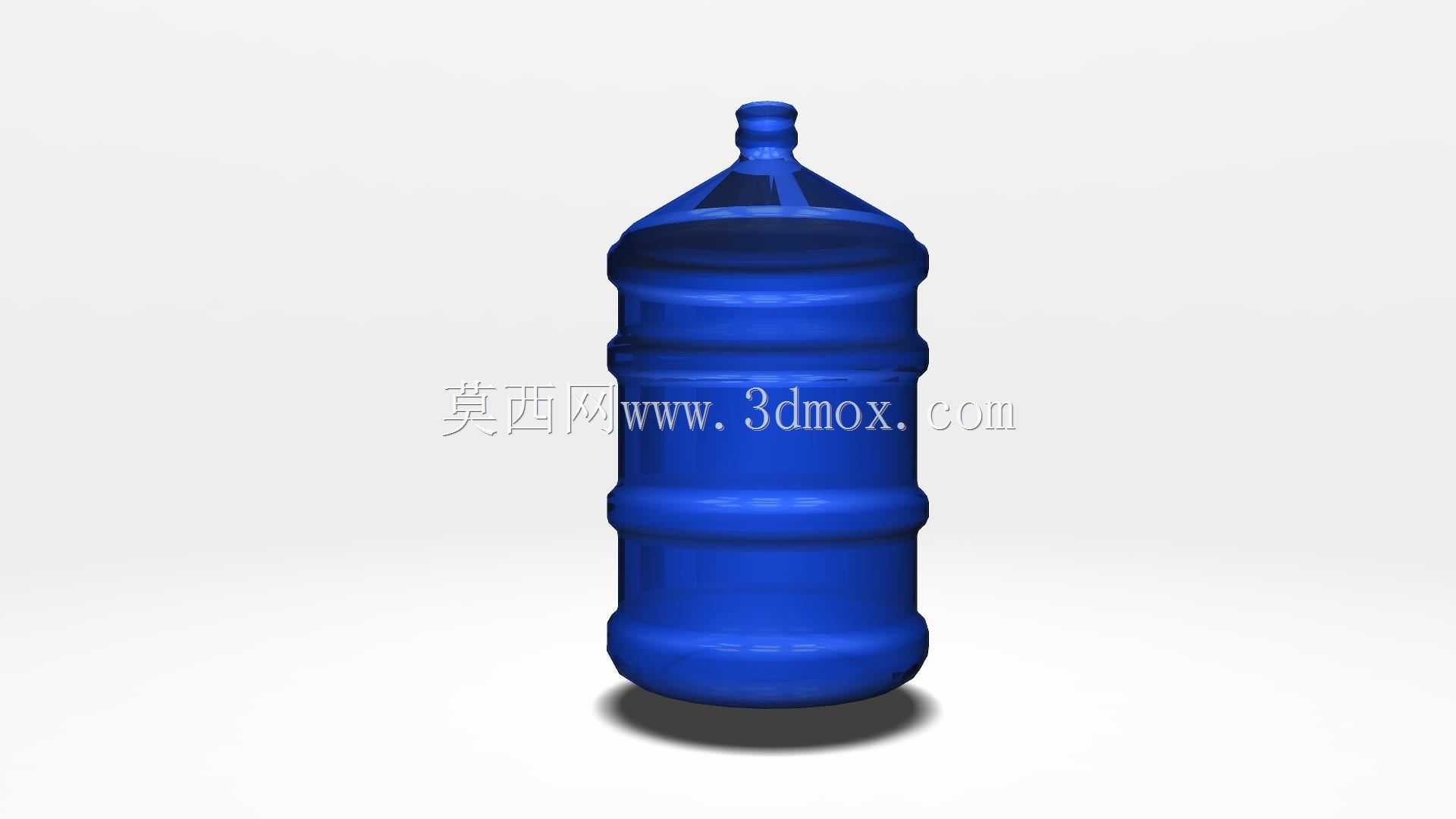

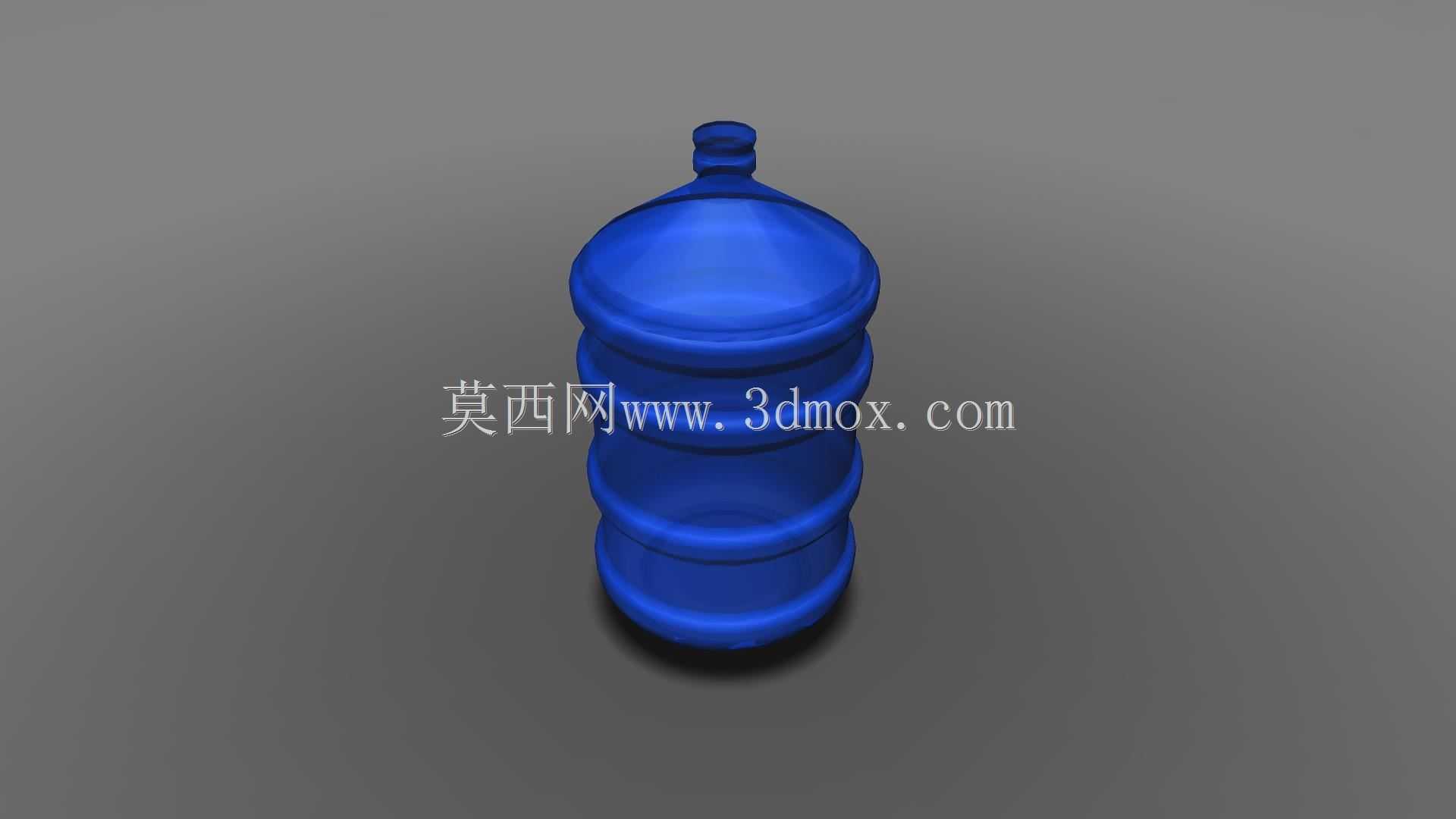

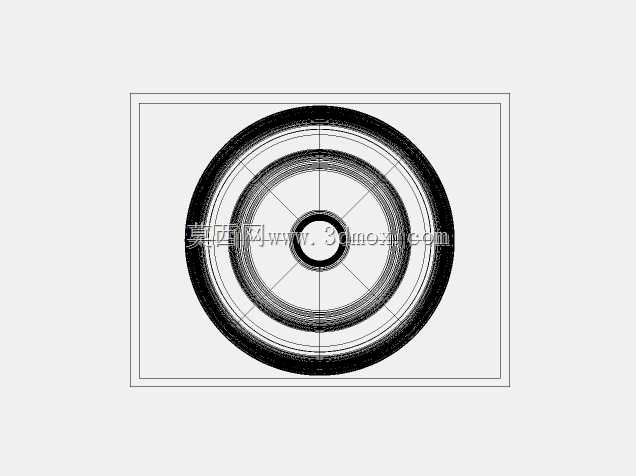

　　瓶身整体采用带周向加强筋的类柱形结构，周向分布的环形凸起筋条并非简单的装饰结构，每一道筋的凸起高度、过渡圆角都经过载荷校核：空瓶堆叠运输时，单垛堆叠高度通常可达8-10层，筋条结构可将垂直方向的堆叠载荷均匀分散到整个瓶身周向，避免薄壁瓶身出现失稳凹陷；满水状态下搬运时，环形筋也能提升瓶身的径向抗挤压能力，减少搬运过程中因握持受力产生的过度形变，降低瓶身焊缝位置开裂漏液的风险。瓶身的截面并非正圆形，而是做了微幅的切边处理，这种设计一方面可以降低吹塑过程中型坯吹胀的不均匀性，减少瓶身局部壁厚过薄的问题，另一方面在运输码垛时，切边平面可以增加相邻瓶身的接触面积，减少运输过程中的滑动磕碰，降低整垛货物倾倒的概率。

　　瓶口部分采用标准的加仑瓶螺纹接口，尺寸完全匹配市面上主流立式饮水机的进水顶针结构，安装时无需额外转接件，直接倒置即可完成装配，瓶口的密封面做了0.8mm的凸起止口设计，与瓶盖的密封垫圈配合时可以形成线密封结构，即使满水倒置长期存放，也不会出现渗漏问题。瓶口下方的颈圈结构做了加厚处理，厚度比瓶身平均壁厚高40%，这个位置是整瓶吊装、搬运时的主要受力点，不管是自动化灌装线上的卡瓶定位，还是人工搬运时的手提受力，加厚的颈圈都能避免应力集中导致的瓶口开裂，同时颈圈的外径尺寸与灌装线的卡瓶板、送瓶螺杆的槽宽完全适配，可直接适配现有常规5加仑灌装线的输送节拍，无需对现有产线做改造即可投产使用。

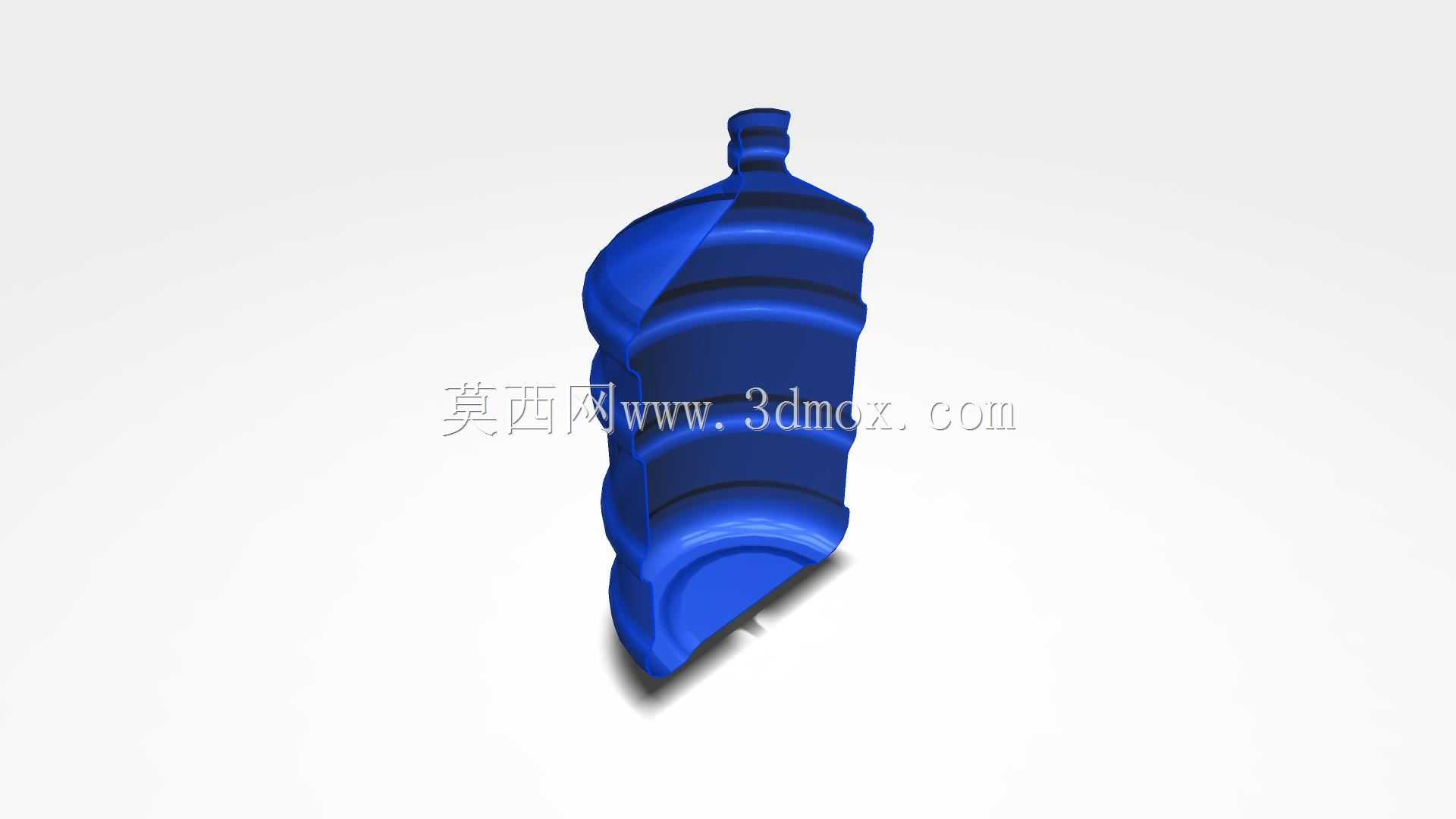

　　瓶底部分采用内凹式的蝶形底结构，内凹深度经过重心校核，满水状态下整瓶的重心落在瓶底支撑面的中心位置，放置在平面上时不会出现倾斜歪倒的问题，底角位置做了大圆角过渡，避免吹塑成型时底部积料过厚导致的收缩凹陷，同时也能减少放置时与接触面的硬接触磨损，延长瓶子的周转使用寿命。瓶身的握持区域没有做额外的突出把手，而是利用环形加强筋之间的凹槽作为握持位，这种设计一方面可以减少吹塑模具的复杂抽芯结构，降低模具制造成本，另一方面无外凸结构的瓶身在堆叠时可以更紧密排列，提升仓储与运输的空间利用率，单托盘的装载量相比带外把手的同容量容器可提升12%左右。

　　从建模逻辑来看，整个瓶体采用曲面建模方式构建，所有过渡位置的圆角都不小于2mm，避免吹塑过程中出现应力集中导致的成型缺陷，壁厚分布按照受力情况做了差异化设计：瓶口、颈圈、瓶底位置壁厚控制在1.2-1.5mm，瓶身主体壁厚控制在0.8-1.0mm，在保证整体结构强度的前提下尽可能降低原材料用量，控制单瓶的制造成本。模型的所有分型面都设置在瓶身的中心对称面上，符合吹塑模具的开模逻辑，不存在倒扣、负角等无法直接脱模的结构，侧面的环形筋条都做了1.5度的脱模斜度，可顺利完成模具开模动作，不需要额外的侧抽芯结构，能有效降低模具的加工难度与后期生产维护成本。

　　在安装边界适配方面，瓶身的最大外径、总高度都严格遵循现有五加仑水瓶的通用尺寸规范，可直接适配现有饮水机的放置腔尺寸、灌装线的输送轨道宽度、周转桶的存放格尺寸，不需要对现有配套设备做任何调整，替换成本极低。瓶身的壁厚均匀性经过模流分析验证，吹塑过程中型坯的拉伸比控制在合理区间，不会出现局部过薄导致的强度不足问题，也不会出现局部积料导致的原料浪费。针对日常使用中常见的跌落场景，瓶身的棱角位置都做了圆弧过渡，1.2米高度满水自由跌落至水泥地面时，应力会沿着圆弧面均匀分散，不会出现焊缝开裂、瓶身破损的问题，满足周转使用的强度要求。
