多关节工业搬运作业机械臂结构

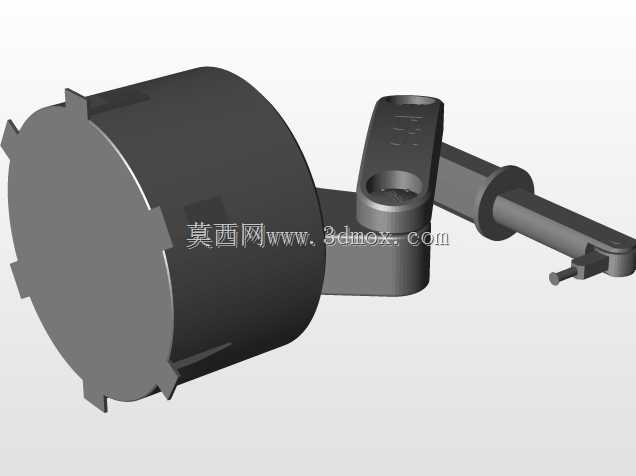

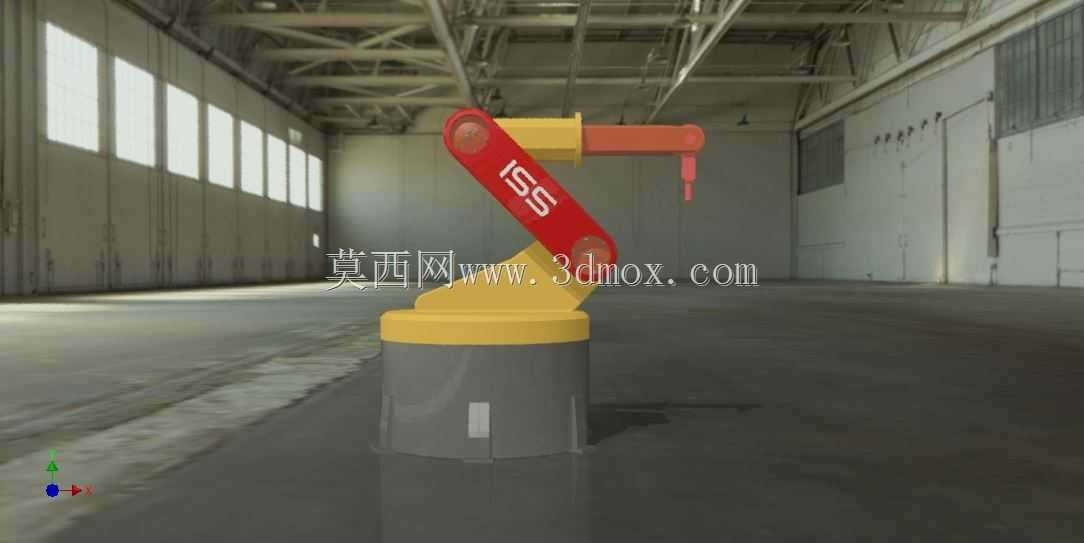

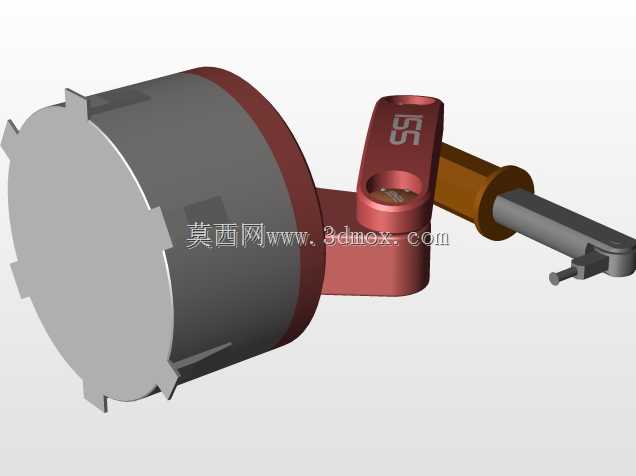

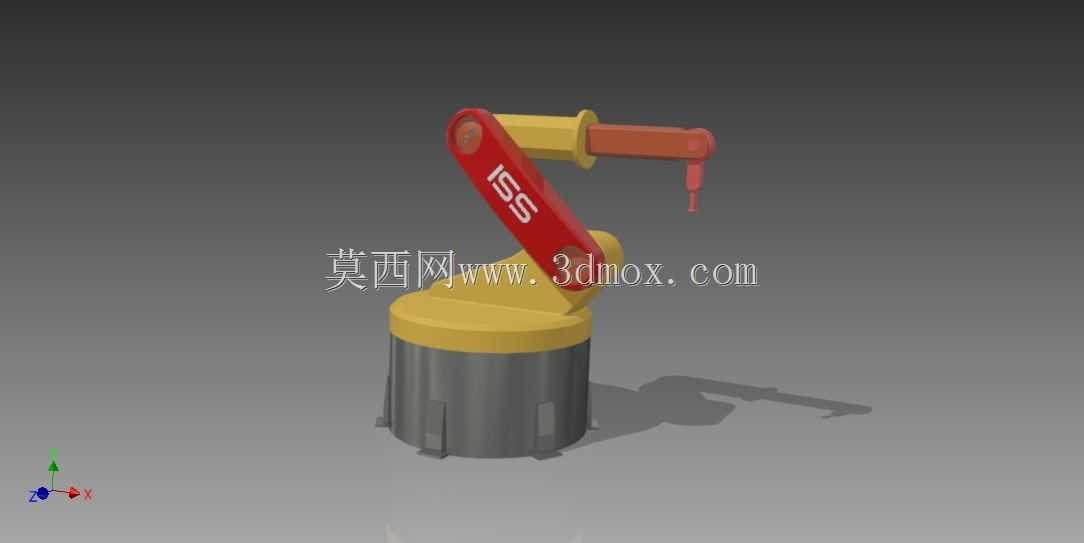

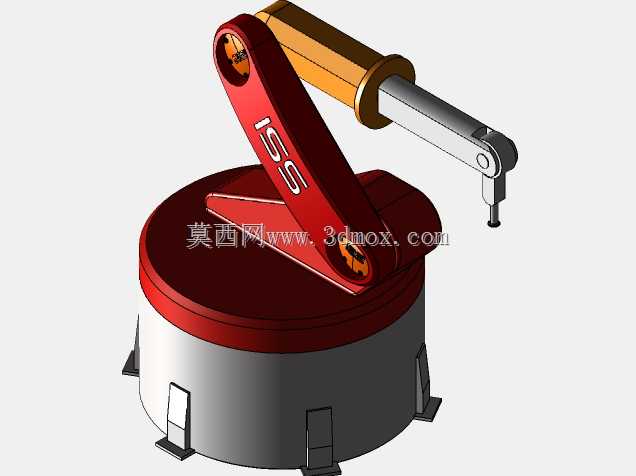

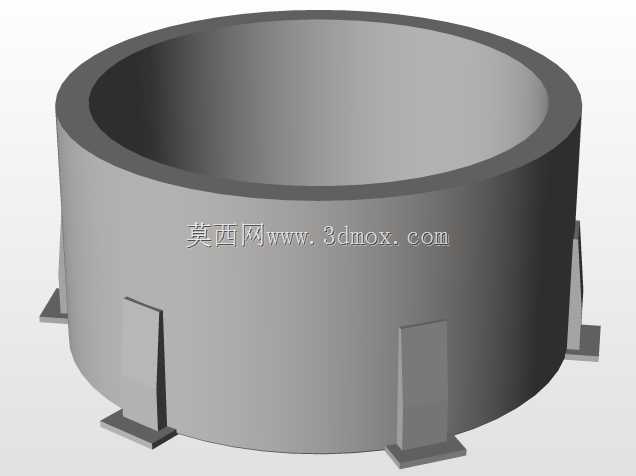

　　这款多关节机械臂的结构设计，核心瞄准中小负载的工业搬运、上下料、工位转运场景，在3C电子零部件装配、小型五金件分拣、注塑机取件、机床上下料这类工位上，能替代人工完成重复性的高频率动作，适配车间内狭窄工位的作业需求，不需要预留过大的安装回转空间。从结构布局来看，底座采用圆柱形落地安装结构，底部预留了标准的地脚螺栓安装孔位，安装面的平面度公差控制在0.1mm以内，保证整机运行时的基座稳定性，避免高速回转时出现整机晃动的问题。底座内部预留了伺服电机、谐波减速器的安装腔体，走线采用内部中空走线的设计，所有动力线、编码器线都从关节内部的穿线孔排布，避免外部走线在关节回转时出现线缆缠绕、磨损的问题，延长线缆的使用寿命，

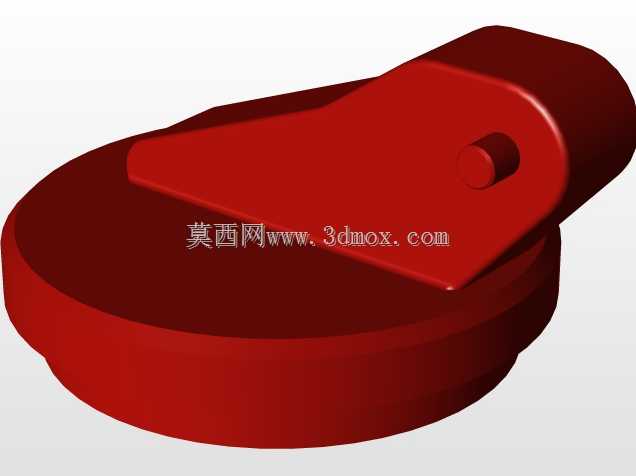

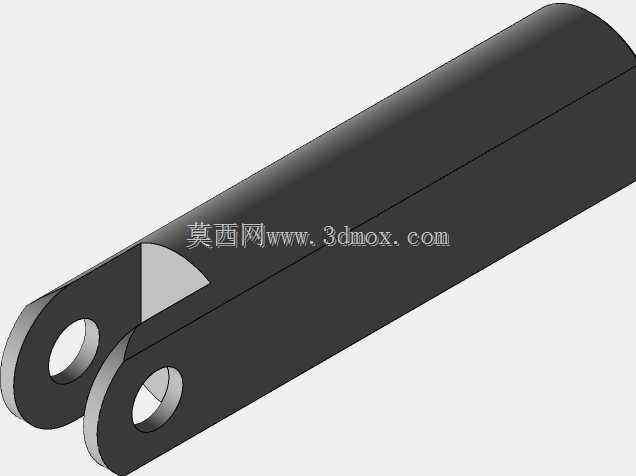

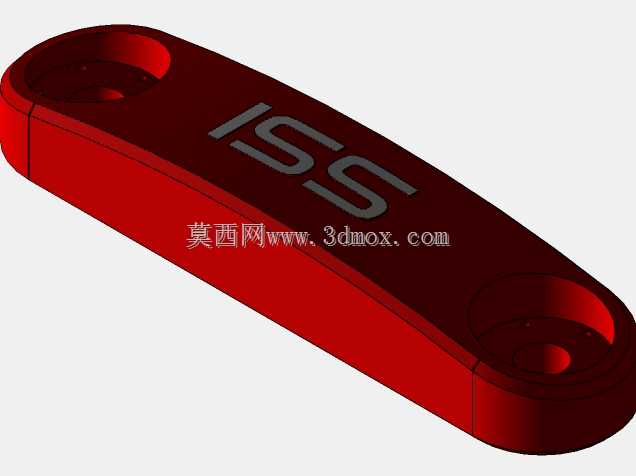

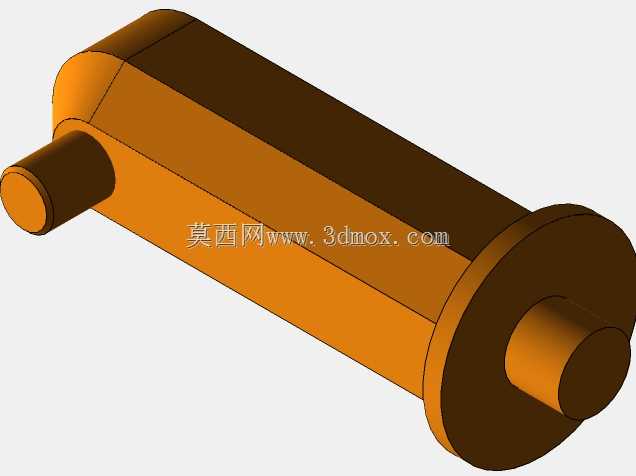

　　也减少外部走线带来的安全隐患。大臂采用倾斜式的关节布局，第一关节的回转范围覆盖正负180度，能覆盖底座周边圆形区域的作业范围，大臂与小臂的连接关节采用交叉滚子轴承支撑，能同时承受径向、轴向的倾覆力矩，满足带载运行时的结构刚性要求，不会因为末端负载的偏载导致关节形变，影响末端定位精度。小臂末端预留了标准的工具法兰接口，能快速适配夹爪、真空吸盘、焊枪、涂胶头等不同的末端执行器，法兰端面的定位销孔采用H7公差配合，保证末端工具更换后的重复定位精度，不需要重新进行复杂的零点标定。设计过程中，各关节的运动行程做了硬限位与软限位的双重防护，硬限位采用聚氨酯缓冲块搭配机械挡块，在关节运动到极限位置时能吸收冲击动能，避免电机堵转或者结构件碰撞损坏；

　　软限位通过伺服驱动器的参数设置，提前设置减速区间，在接近极限位置时自动降速，提升运行的平稳性。从安装边界来看，整机底座的安装直径控制在400mm以内，地面安装时只需要预留直径500mm的安装平面，周边不需要额外设置防护围栏的话，作业覆盖半径能达到1200mm，能覆盖常见的双工位布局，比如一台机械臂同时服务两台注塑机或者两台数控车床，完成工件的取放作业，提升设备的利用率。关节处的密封结构采用双唇形密封圈，能阻挡车间内的切削液、粉尘、焊接飞溅物进入关节内部，保护内部的减速器与轴承，适配机加工车间、焊接车间这类工况相对复杂的生产环境，降低日常维护的频次。臂体的结构件采用铸铝合金材质，在保证结构刚性的前提下尽可能降低臂体自身重量，

　　减少关节电机的负载，提升运动响应速度，臂体表面做了阳极氧化处理，耐油污、耐腐蚀，日常清洁只需要用干布擦拭即可，不需要特殊的表面维护。末端的负载能力设计为5kg级别，重复定位精度控制在正负0.02mm，能满足大部分中小零件的搬运、装配精度要求，运行时的关节最大速度能达到180度每秒，配合合理的运动轨迹规划，单工位的作业节拍能控制在3秒以内，匹配大部分自动化产线的节拍要求。在结构设计的细节上，各关节的电机安装座都做了加强筋设计，避免电机启停时的反作用力导致安装座形变，减速器的连接法兰采用止口定位，螺栓采用高强度级别的内六角螺栓，按照规定的扭矩锁紧，保证连接的可靠性。底座上预留了气源与信号接口的快插面板，末端执行器的气管、信号线可以直接从底座面板接入，顺着内部走线槽到达末端，外部没有多余的外露管线，整体外观整洁，也避免管线被周边设备剐蹭。
