阶梯法兰轴类零件结构建模实例

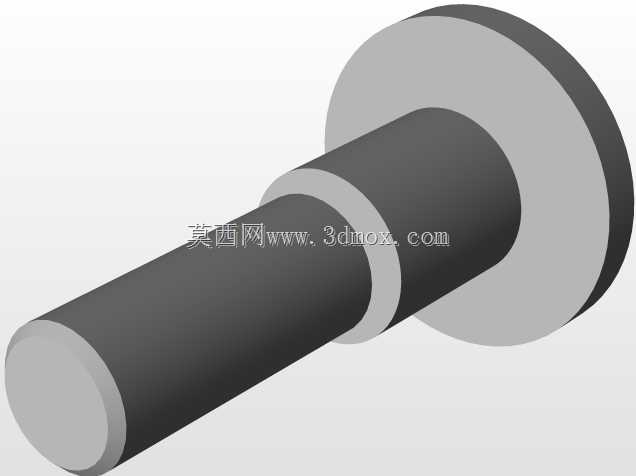

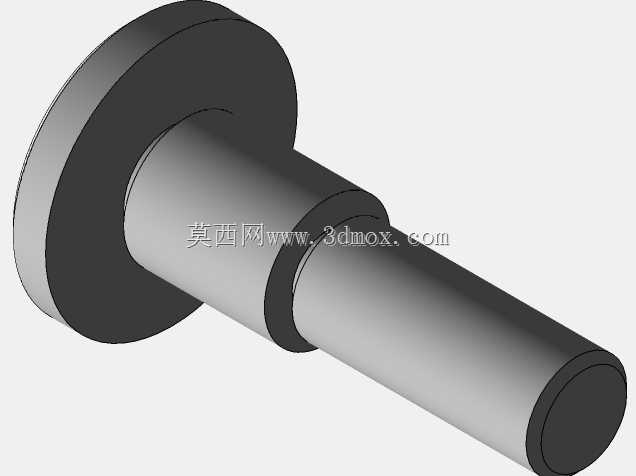

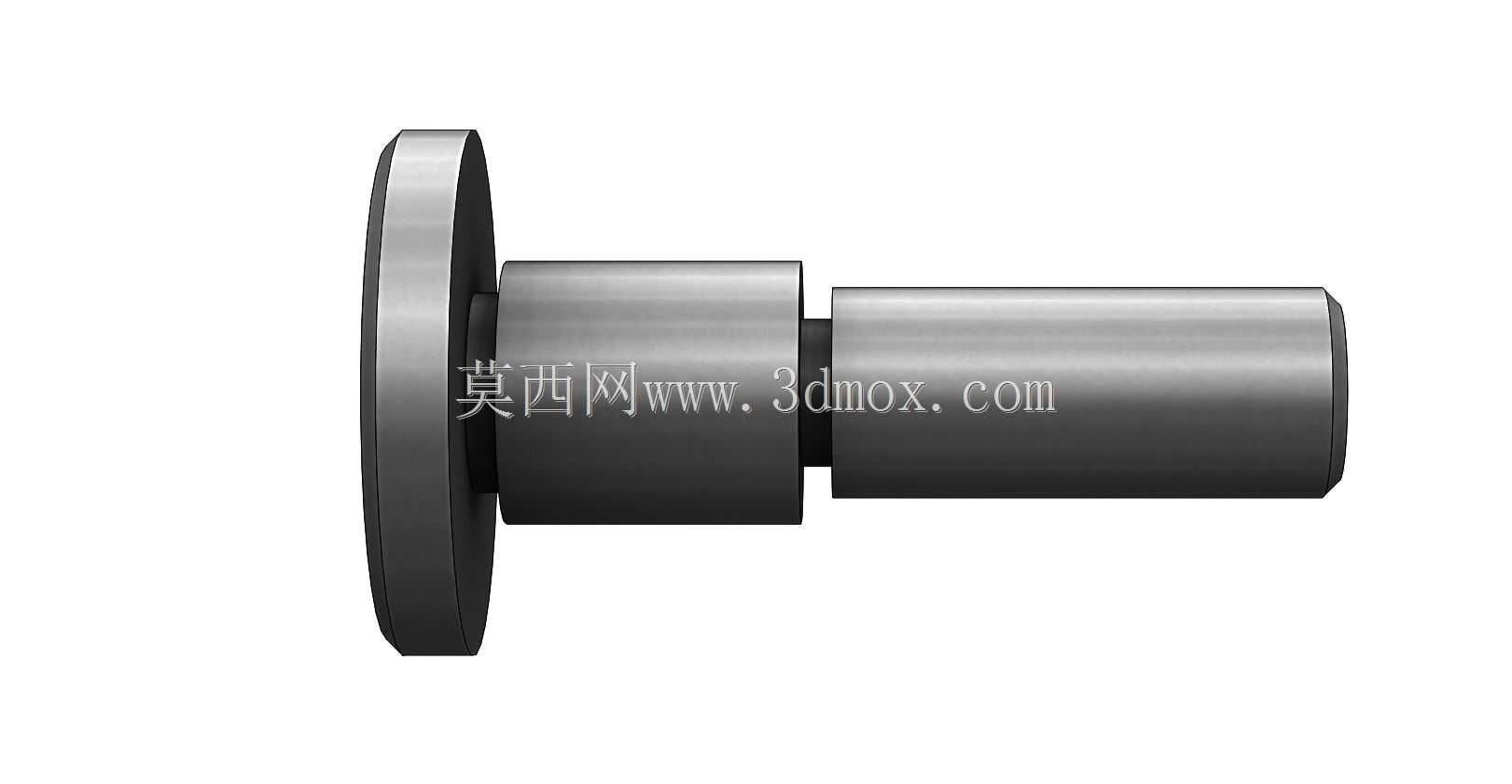

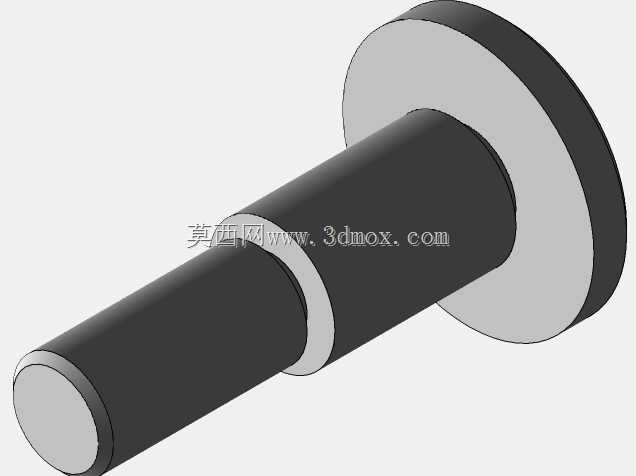

　　在常规机械传动与定位结构的设计场景中，这类带法兰盘的阶梯轴结构是应用频次极高的基础零部件，常见于小型动力输出单元、工装夹具定位组件、轻工设备的转轴支撑部位，承担扭矩传递、轴向定位、部件连接的多重作用，其结构合理性直接影响整套传动机构的运行稳定性与装配精度。从结构功能来看，该零件一端的大直径法兰盘主要承担轴向限位与连接固定作用，法兰端面可通过均布的连接孔与外部驱动件、支架或者端盖完成锁紧，避免轴系在运转过程中出现轴向窜动；中间段的大直径轴颈一般作为轴承安装位，与标准深沟球轴承或者滑动轴套配合，为整根轴提供旋转支撑，该段的外径公差、圆柱度、表面粗糙度直接决定了轴系的回转精度，设计时需要根据所选轴承的内径公差匹配对应的配合等级，

　　常规轻载传动场景下多选用k6或者m6的过渡配合，保证轴承内圈与轴颈同步旋转，避免跑内圈的磨损问题。最外侧的小直径轴段为动力输出或者负载安装位，可通过键连接、过盈配合或者顶丝锁紧的方式安装同步带轮、齿轮、凸轮等执行元件，将输入端的扭矩传递至末端执行机构，两段轴颈之间的退刀槽结构是加工过程中必须考虑的工艺结构，一方面可以在车削加工时给刀具留出退刀空间，保证轴肩端面的加工垂直度，另一方面也能在装配时避免轴肩与配合零件端面出现干涉，保证配合件能够紧贴轴肩定位面，提升装配精度。从设计思路层面，这类轴类零件的建模过程可以覆盖多种主流三维建模逻辑，既可以通过旋转凸台的方式一次性完成整体轮廓的构建，快速验证整体尺寸比例与装配干涉情况；

　　也可以采用分层拉伸的“层饼法”，逐段构建不同直径的轴段与法兰结构，方便后续对单个轴段的尺寸进行参数化调整，适配不同的安装空间需求；还能通过多特征组合的方式，先构建基础轴体，再逐个添加法兰、退刀槽、倒角等细节特征，更贴合实际机械加工的工序流程，方便后续直接从模型提取加工工艺信息。在安装边界方面，设计时需要重点核对三个核心尺寸：法兰盘的外径需要匹配安装位的沉孔尺寸，保证法兰能够完全沉入安装座内，避免突出的法兰与周边运动部件发生刮碰；支撑轴颈的长度需要匹配所选轴承的宽度加上端盖、密封件的厚度，预留出合理的密封安装空间，避免轴承安装后出现轴向间隙过大或者顶死的问题；输出轴段的长度需要根据末端执行件的轮毂宽度确定，

　　保证锁紧件能够完全压紧执行件轮毂，避免传动过程中出现松动。同时轴上所有的轴肩过渡位置都需要根据载荷情况设计合理的圆角，避免应力集中导致轴在交变载荷下出现断裂，常规无特殊应力要求的位置可设置R0.5-R1的过渡圆角，重载场景下需要根据应力计算结果放大圆角半径，或者设计卸荷槽降低应力集中系数。这类零件的建模练习能够帮助结构设计人员快速掌握轴类零件的设计逻辑，理解工艺结构、装配要求、功能需求在三维建模过程中的落地方式，避免出现只关注外形尺寸、忽略加工与装配可行性的设计问题。
