立式多层三色工业警示信号灯塔结构

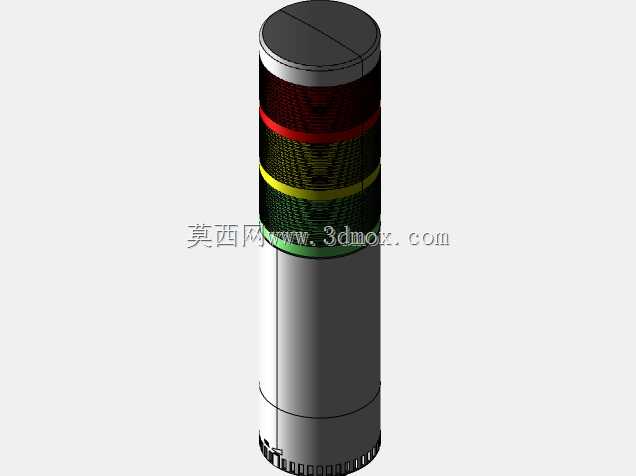

　　在离散制造车间的设备布局中，这类多层立式警示灯塔是产线状态可视化的核心终端部件，常布置在自动化产线工位端头、大型加工设备操作侧上方、物流分拣线关键节点位置，替代传统分散式指示灯，让现场运维、巡检人员在十余米外就能快速识别对应区域的设备运行状态，无需凑近查看设备操作屏的参数，大幅降低跨工位巡检的沟通成本。从结构设计逻辑来看，这款灯塔采用竖直圆柱式堆叠布局，最上层为常亮/闪烁红色警示段，对应设备故障、急停触发、安全门异常打开等需立即介入的停机状态；中间层为黄色预警段，对应物料待补、刀具磨损预警、节拍超时等需关注但无需立即停机的异常状态；最下层为绿色运行段，对应设备正常自动运行、工序流转顺畅的状态，三段灯组采用独立模块化腔体设计，单段灯组故障时可单独拆解更换，无需整体拆卸整根灯塔，降低现场运维的备件成本与停机更换时间。

　　设计时优先考虑了工业现场的安装适配性，整体柱体采用等直径圆柱结构，底部预留标准法兰安装位，可直接适配市面主流的设备顶部安装螺孔，也可搭配L型安装支架实现侧面壁挂安装，安装边界预留足够的接线空间，底部进线口采用防水密封结构，可适配车间多尘、少量切削液飞溅的使用场景，灯体外壳采用阻燃ABS材质，表面做哑光处理，避免车间顶部照明灯光在灯体表面形成反光干扰，影响操作人员对灯色状态的判断。灯组的发光部分采用漫透射柔光罩设计，光线经过罩体漫射后不会形成刺眼的直射光斑，同时保证水平方向360度无视觉死角，无论操作人员站在设备的哪个方位，都能清晰识别当前的灯色信号，不会因为视角偏差出现状态误判。

　　在实际选型适配时，这类灯塔可根据产线需求扩展蜂鸣模块，顶部预留的安装位可直接加装高分贝蜂鸣器，在红色故障触发时同步发出声光报警，适配高噪音的冲压、锻造车间场景，避免现场噪音掩盖光信号的提示作用。灯体的内部走线采用分层接线端子设计，每一段灯组的接线独立排布，现场接线时无需拆解整根灯体，只需打开底部接线腔即可完成所有线路的接驳，接线端子采用防松脱结构，适配设备运行时的持续振动工况，避免长期使用后出现接线松动导致的信号失灵问题。从尺寸适配角度，这款灯塔的整体高度控制在常规设备安装的合理区间，既不会因为高度过低被周边的工装、物料遮挡信号，也不会因为高度过高影响车间天车的通行，柱体直径适配常见的安装支架孔径，现场改造替换旧款灯塔时无需重新打孔，可直接兼容原有安装位，降低产线改造的施工工作量。

　　不同于民用装饰类灯具，这类工业警示灯塔的所有结构设计都围绕工业场景的可靠性展开，灯组的发光元件采用长寿命工业级LED，连续通电工作寿命可达数万小时，适配产线常年不间断运行的使用需求，灯体的拼接处采用卡扣加密封胶条的双重固定结构，可防止车间内的粉尘、水汽进入灯体内部，造成电路短路故障。在三维建模过程中，每一段灯组的腔体壁厚、卡扣配合尺寸、安装孔位的公差都按照工业注塑件的设计规范设定，可直接导出用于结构件的开模生产，也可用于整线数字孪生场景的状态映射建模，在虚拟产线仿真中同步还原现场灯塔的状态显示逻辑，为产线仿真调试提供可视化的状态标识部件。
