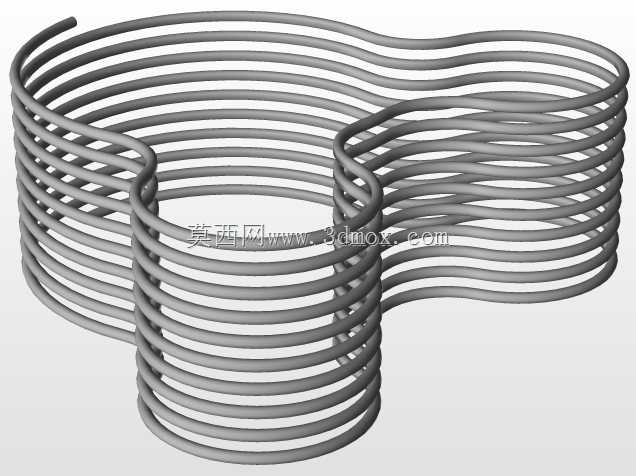

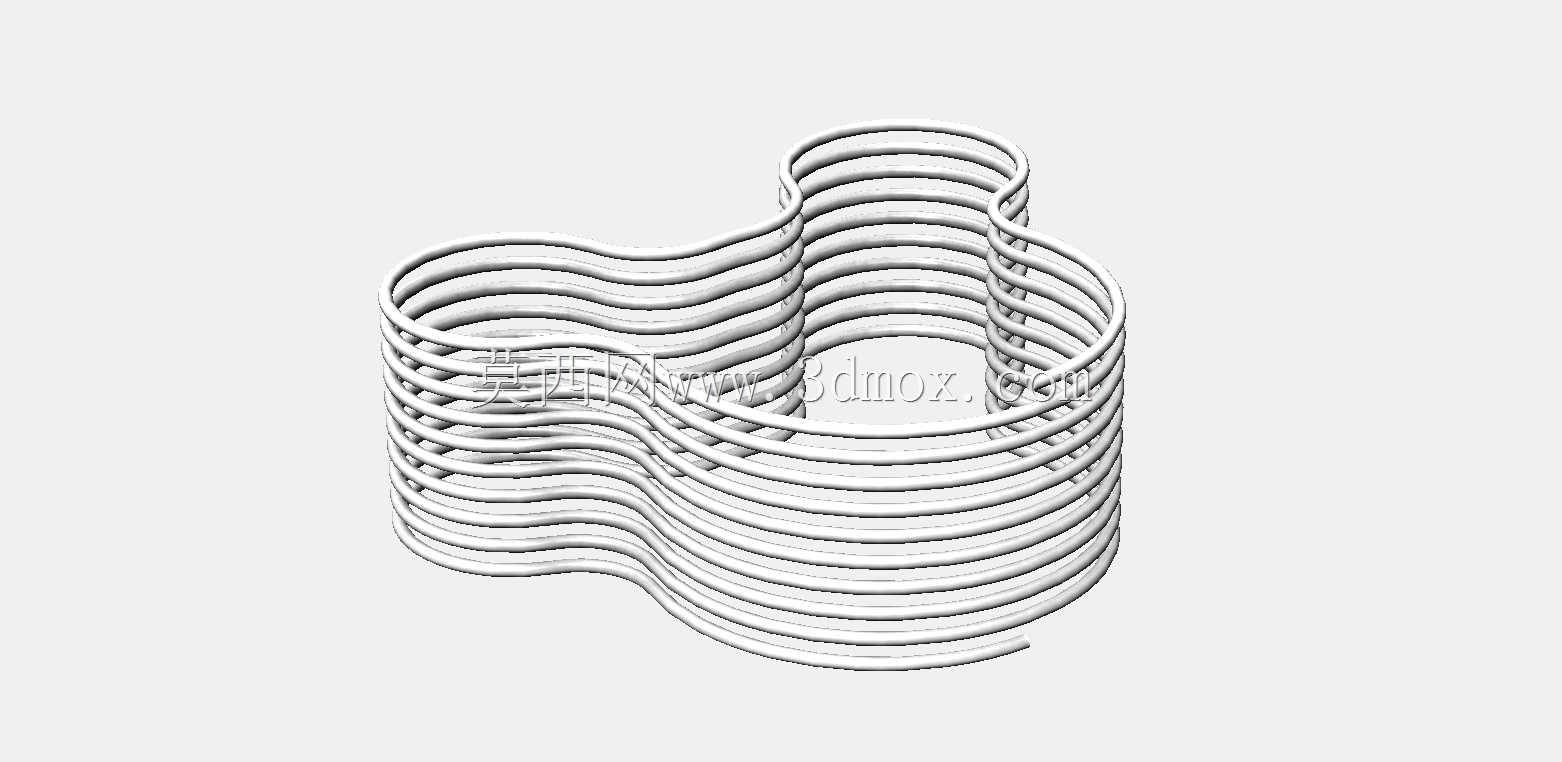

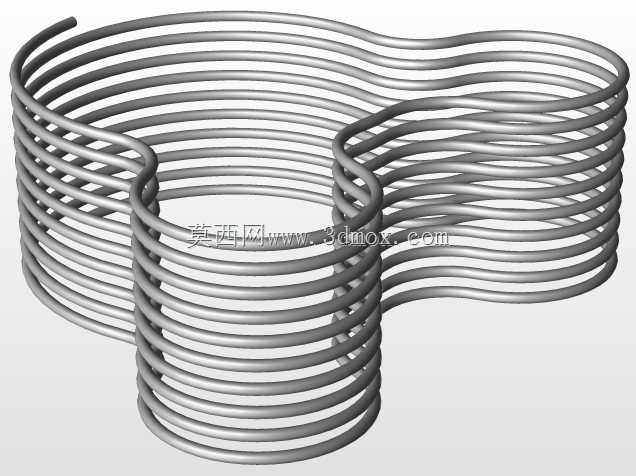

米老鼠造型异形螺旋压缩弹簧结构

　　这款异形弹簧打破常规圆柱螺旋弹簧的截面形态限制，将弹簧的轴向投影轮廓设计为米老鼠头部的卡通造型，属于定制化异形压缩弹性元件，在常规弹簧提供轴向弹力的基础上，附加了造型展示、趣味交互的属性，可应用在文创产品、儿童玩具、主题展示装置、创意礼品的弹性复位结构中，也可作为主题工业设计的功能演示件，适配需要兼顾弹性功能与IP造型匹配的装配场景。从实际功能特性来看，该弹簧保留了圆柱螺旋压缩弹簧的核心力学性能，沿弹簧轴向承受压力时，各圈簧丝会产生均匀的弹性变形，提供稳定的复位弹力，区别于常规弹簧的是，其非圆形的截面轮廓让弹簧在压缩过程中，各位置簧丝的变形量存在细微差异，设计时需要针对异形轮廓的曲率变化调整各段簧丝的螺距分布，

　　避免局部应力集中导致的簧丝断裂或弹力不均问题。在设计思路层面，建模时首先需要确定米老鼠头部轮廓的基准曲线，将头部的两个圆形耳朵与脸部轮廓做平滑相切处理，保证轮廓曲线无尖角、无曲率突变，避免后续簧丝扫描时出现特征失败；之后以该闭合轮廓作为扫描路径的截面引导，沿垂直于轮廓平面的轴向做螺旋线引导，螺旋线的螺距参数需要根据弹簧的实际工作行程设定，保证弹簧在最大压缩量下各圈簧丝不会发生并圈干涉，同时簧丝的直径选择需要匹配所需的弹力值，通过材料力学中螺旋弹簧的刚度计算公式，结合异形截面的修正系数，校核弹簧在额定载荷下的变形量与剪切应力，确保弹簧的使用寿命满足使用要求。从安装边界来看，该弹簧的安装空间需要匹配其异形轮廓的最大外廓尺寸，

　　由于其截面为非圆形，安装时无法像常规圆柱弹簧一样适配圆形安装孔，需要设计对应轮廓的安装定位槽或者定位柱，限制弹簧在压缩过程中发生径向转动或者偏移，避免弹簧卡滞失效；弹簧的两端需要做并圈磨平处理，保证两端支撑面与弹簧轴线垂直，让弹簧在承受轴向压力时受力均匀，不会出现偏载导致的侧向变形。在实际应用场景中，这类异形造型弹簧多用于主题乐园的互动装置按键复位、卡通周边玩具的弹性结构、创意文具的按压组件，相比普通圆柱弹簧，其独特的造型可以在实现弹性功能的同时，呼应产品的整体设计主题，不需要额外增加装饰件就可以让功能结构本身成为产品的视觉亮点；在工业设计教学场景中，该模型也可作为异形螺旋件建模的典型案例，演示沿异形轮廓做螺旋扫描、

　　变曲率特征处理的建模方法，帮助结构设计从业者掌握非规则弹性元件的设计逻辑，跳出常规标准件的选型思维，根据实际产品的造型与功能需求设计定制化的弹性结构。需要注意的是，这类异形弹簧在实际加工时，无法采用常规自动卷簧机一次成型，需要采用数控线材成型设备配合专用工装，按照预设的轮廓轨迹逐圈弯折成型，成型后还需要做回火处理消除内应力，避免簧丝在使用过程中出现应力松弛导致弹力下降，表面处理可根据使用场景选择镀锌、喷塑或者包覆彩色塑胶层，进一步匹配产品的外观设计需求。
