双法兰连接式钟形壳体安装支架结构

　　在液压动力单元、电机泵组集成装配的现场，这类双法兰结构的钟形壳体是极为常见的传动衔接部件，它的核心作用是在电机与液压泵之间建立刚性的安装基准，同时为两者之间的联轴器提供封闭的防护空间，避免车间内的金属切屑、切削液、粉尘落入联轴器啮合区域，降低联轴器的异常磨损风险，也能避免高速旋转的联轴器外露带来的安全隐患。很多现场装配的新手容易忽略这类部件的安装精度要求，实际上钟形罩两端法兰的同轴度直接决定了电机输出轴与泵输入轴的对中精度，一旦同轴度超差，轻则导致联轴器弹性体快速损耗、运行时出现异常振动噪音，重则会造成泵轴受径向力断裂、电机轴承过早失效的严重故障。

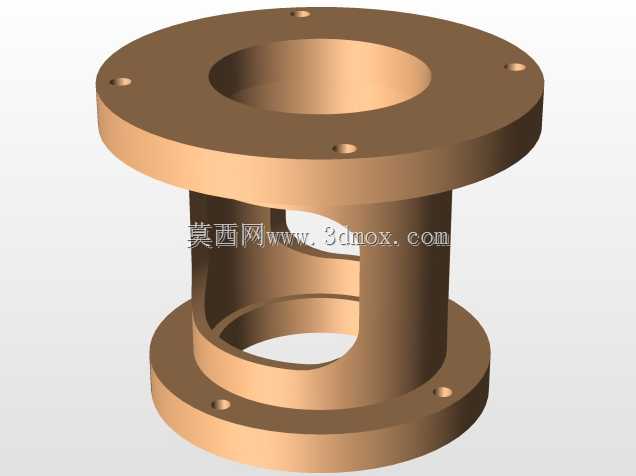

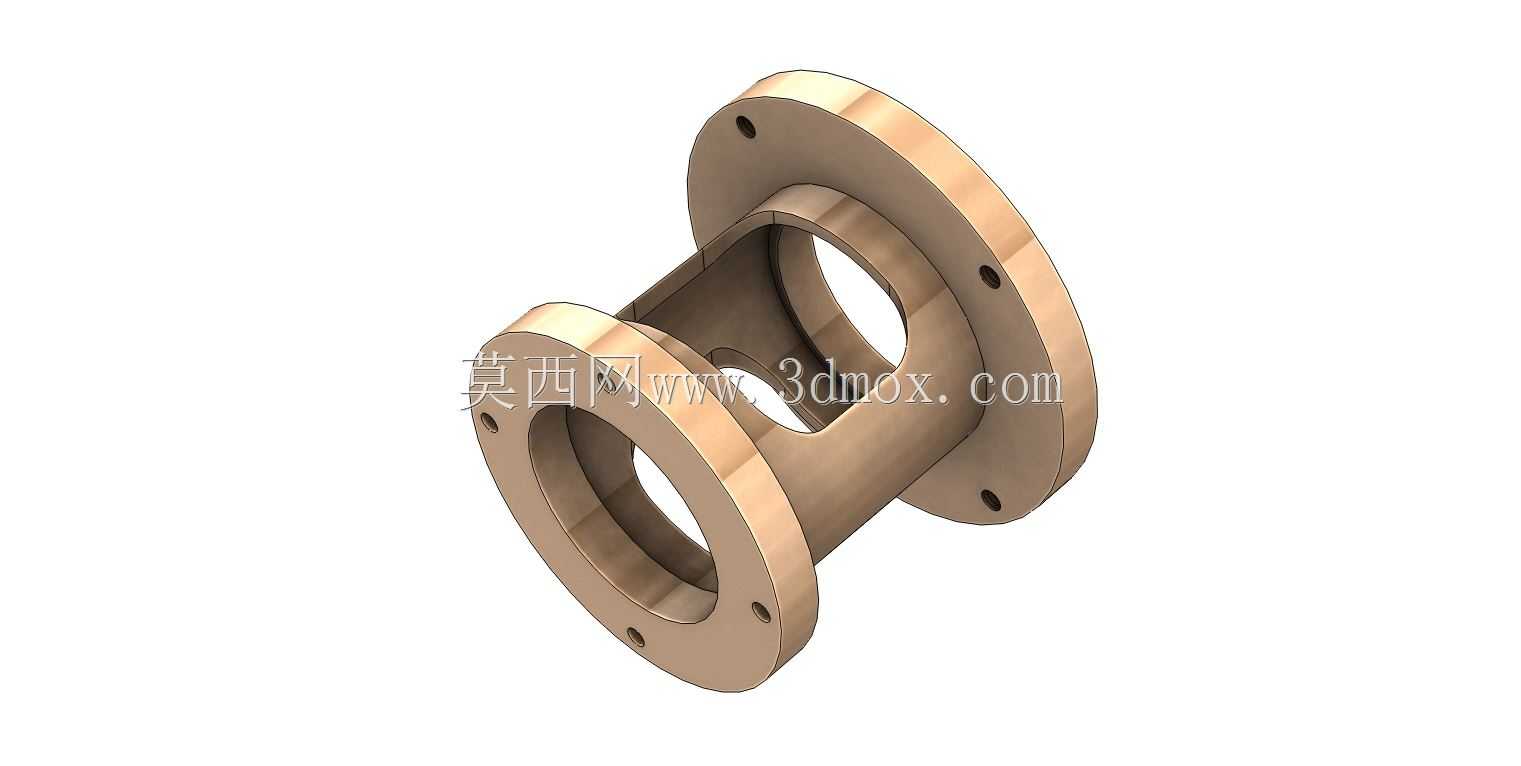

　　从结构设计逻辑来看，这个钟形壳体采用两端带安装法兰、中间为筒状镂空的结构形式，两端法兰上均布的螺栓孔分别对应电机端盖、泵安装法兰的孔位，设计时需要先匹配对应规格电机的止口尺寸、安装孔分布圆直径，再匹配液压泵的法兰止口与孔位参数，保证两端止口的同轴度公差控制在0.02mm以内，法兰端面与轴线的垂直度公差不超过0.015mm，才能满足装配后的对中要求。中间筒体部分开设的对称镂空窗口，并非单纯为了减重，更重要的是给联轴器的安装调整留出操作空间，装配时可以透过窗口观察联轴器的对中情况，也方便后期维护时直接检查联轴器的磨损状态，不需要完全拆解电机与泵的连接就能完成弹性体的更换，大幅降低设备维护的拆装工作量。

　　在安装边界的尺寸把控上，这类钟形罩的轴向长度需要根据所选联轴器的轴向尺寸来确定，要保证联轴器安装完成后，两端分别与电机轴、泵轴的配合长度符合要求，同时筒体内壁与联轴器外圆之间要留出足够的安全间隙，避免运行过程中联轴器与筒壁发生刮蹭。法兰的厚度需要根据所连接的电机、泵的重量来核算，对于功率超过15kW的动力单元，法兰厚度不能低于12mm，避免长期受载后法兰出现变形，破坏原有的装配精度。法兰上的螺栓孔采用通孔设计，孔径比配套螺栓大0.5-1mm，方便装配时微调位置，降低孔位对位的难度，但止口的配合需要采用小间隙配合，配合公差控制在H7/h6的区间，既能保证装配时的定位精度，又不会出现止口卡滞无法装配的问题。

　　实际应用场景中，这类钟形罩除了用在电机与液压泵的连接场景，也会用在减速机与工作主机的连接部位，作用同样是保证传动部件的对中精度、提供安全防护。在一些有油污、水汽的工况下，钟形罩的表面还会做氧化或者喷塑处理，提升部件的防锈能力，延长使用寿命。设计建模过程中，需要重点关注两端法兰的止口同轴度、安装孔的位置度，筒体与法兰的衔接位置要做圆角过渡，减少应力集中，避免部件在受振动载荷时出现焊缝开裂或者结构断裂的问题。很多初次设计这类部件的工程师容易把筒体的壁厚设计得过薄，实际上即使是小功率的传动组，筒体壁厚也不建议低于5mm，否则在设备运输或者运行振动的过程中，筒体容易出现变形，导致两端法兰的平行度超差，直接影响传动系统的运行稳定性。另外，镂空窗口的边缘要做倒钝处理，避免装配或者维护时划伤操作人员，窗口的尺寸也不能开得过大，否则会降低筒体的整体刚性，一般窗口的总宽度不超过筒体周长的三分之一，在保证操作空间足够的前提下，尽可能保留筒体的结构强度。
