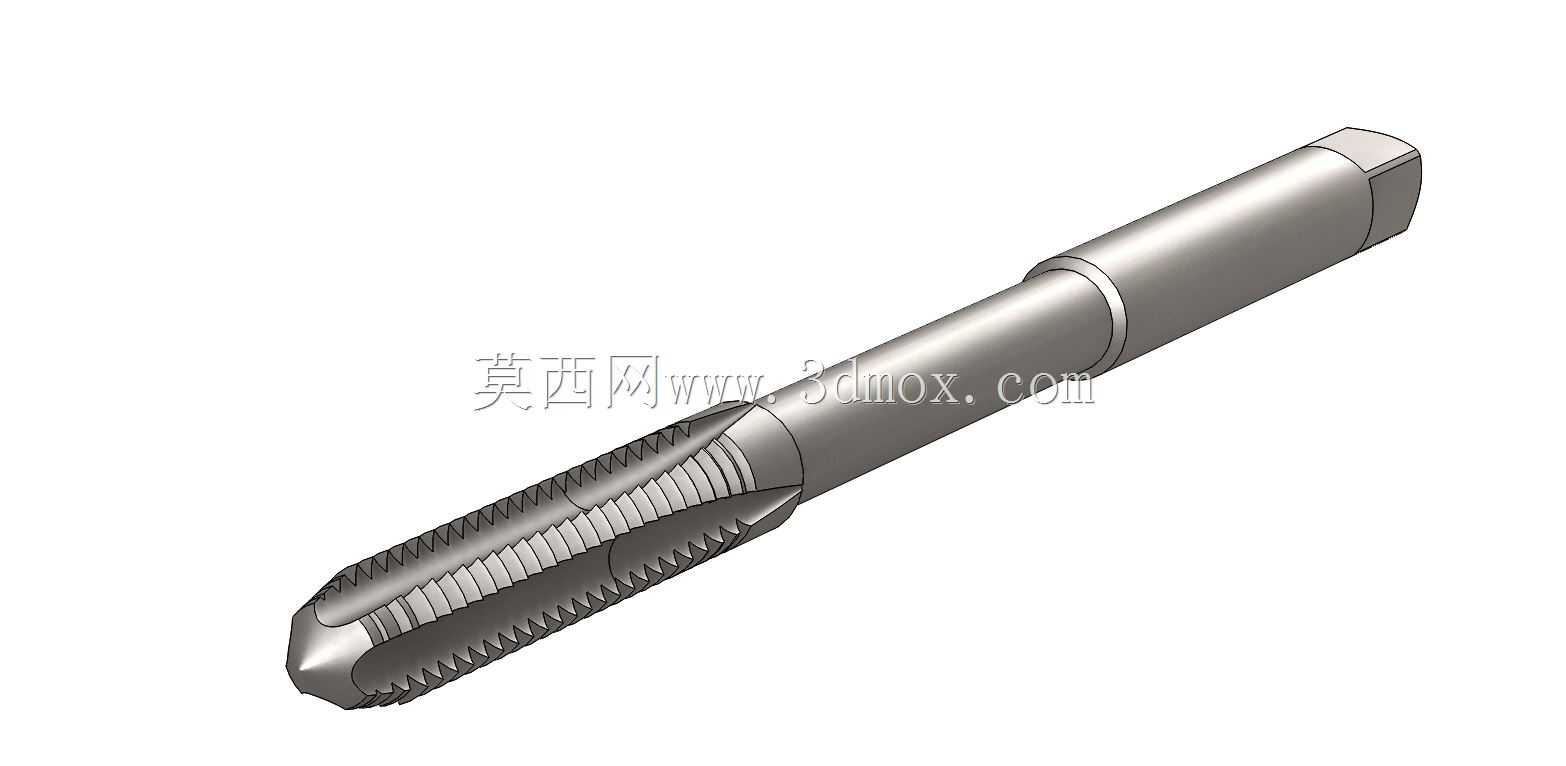

在机械加工的内螺纹成型工序中,小规格丝锥的结构合理性直接决定了M3螺纹的加工精度与刀具使用寿命,这款公称直径3mm的直槽丝锥,是针对有色金属、低碳钢等低硬度材质通孔攻丝场景设计的切削刀具,日常多用于电子结构件、小型钣金件、仪器仪表安装孔的内螺纹加工环节。从结构设计逻辑来看,这款丝锥整体分为工作段与夹持段两个核心部分,工作段前端磨出符合攻丝切入角的切削锥,将首圈螺纹的牙型逐步修磨成锥形导向结构,攻丝初始阶段可顺利导入预制底孔,避免垂直入刀时出现的牙型崩损、孔口扩径问题;直槽结构的排屑空间开放,加工通孔时切屑可顺着槽体向丝锥前端排出,不会出现切屑堵塞槽体刮伤已加工螺纹牙面的情况,相比螺旋槽丝锥,直槽结构的刃磨难度更低,
刀具重磨后可保持稳定的切削精度。切削部分的牙型经过铲背处理,每个切削齿都预留了合理的后角,攻丝过程中减少齿面与工件螺纹面的摩擦阻力,降低攻丝时的扭矩负载,即便是手持攻丝扳手搭配使用,也能顺畅完成进给,不会出现扭矩过大导致丝锥折断的问题——这一点对3mm小直径丝锥尤为关键,小规格丝锥的抗扭截面系数小,一旦切削阻力超出材料许用应力,很容易断在预制孔内,造成工件报废。夹持段设计为四方尾柄结构,可与标准攻丝夹头、手动攻丝扳手的方孔配合,夹持时不会出现周向打滑,四方的对边尺寸符合通用刀具夹持标准,无需定制专用夹头即可适配常规钻床、攻丝机以及手动攻丝工具,安装边界完全匹配现有通用工装的夹持尺寸,不需要额外调整设备装夹参数。从尺寸匹配角度来说,
这款丝锥加工的内螺纹为粗牙M3规格,适配的预制底孔直径为2.5mm,攻丝深度可覆盖常规小型结构件的螺纹孔深度需求,工作段的长度设计兼顾了足够的切削行程与刀具刚性,不会因为工作段过长导致刀具悬伸量过大出现攻丝偏斜,也不会因为工作段过短无法满足常规盲孔、通孔的螺纹有效长度要求。在实际生产场景中,这类小规格丝锥是装配工序、零件加工环节的常用消耗刀具,三维建模过程中需要严格还原螺纹牙型的升角、切削锥的角度、槽体的截面轮廓,才能保证后续做刀具运动仿真、加工工艺模拟时的参数准确性,比如在做钻攻中心的攻丝工序编程仿真时,准确的丝锥模型可以验证攻丝进给量与主轴转速的匹配关系,避免实际加工中出现进给与螺距不匹配导致的乱牙、断锥问题。另外,
丝锥的中心部位设计有贯通的冷却孔?不,这款直槽小丝锥没有内冷结构,切削时的冷却润滑液可顺着直槽流入切削区域,带走切削产生的热量,降低切削刃的磨损速度,延长刀具的单次使用寿命。刃口部分的建模需要还原实际刀具的刃口钝化处理细节,真实加工中的丝锥刃口不是绝对锋利的直角,会有微米级的钝化圆角,这一细节在建模时做简化处理但保留了刃口的强度特征,避免仿真时出现刃口应力集中的误判。从选型适配的角度,这款丝锥适合加工抗拉强度低于600MPa的材质,针对不锈钢、高碳钢等硬材质的攻丝场景则需要调整槽型与切削锥角度,但这款通用型直槽丝锥覆盖了绝大多数常规机械加工场景的M3螺纹加工需求,是小型零件加工线、工装夹具修配、电子设备组装环节必不可少的切削刀具。建模过程中对每个结构段的同轴度做了严格约束,夹持段与工作段的同轴度误差控制在模拟的公差范围内,还原真实刀具的形位公差要求,因为实际使用中如果丝锥同轴度超差,攻出的螺纹会出现牙型偏斜、螺纹中径超差的问题,无法与对应规格的螺钉顺利配合,直接影响零件的装配精度。
