高压变量叶片泵三维结构设计

　　在机床液压系统、工程机械液压回路、注塑机动力单元这类对压力稳定性、流量脉动控制有严苛要求的工况里，叶片泵始终是容积式液压泵里应用占比极高的一类动力元件，这次完成的三维结构建模，完整还原了变量式叶片泵的全部内部配合关系与外部安装接口，能直接用于液压系统的装配干涉校验、工况模拟以及后续的零部件拆图加工。从实际应用场景来看，这类叶片泵常被布置在液压站的动力安装面，通过法兰止口定位完成与电机输出轴的直连，相比齿轮泵它的输出流量脉动更小，噪音控制表现更优，相比柱塞泵它的结构更紧凑，成本控制更有优势，非常适合中高压工况下的连续作业需求，比如组合机床的进给驱动回路、注塑机的合模供油单元、工程机械的辅助动作供油回路，都能看到这类结构的叶片泵在稳定运行。

　　建模过程中首先梳理了泵体的核心功能逻辑：转子带动槽内叶片随传动轴转动时，叶片在离心力和底部压力油的作用下紧贴定子内曲面，相邻叶片、转子、定子、两侧配流盘之间形成密闭的工作容腔，随着转子转动，容腔容积逐步增大完成吸油，逐步缩小完成压油，而顶部的变量调节机构，可以根据系统压力的变化自动调整定子与转子的偏心距，进而改变输出流量，减少高压工况下的溢流损耗，这也是变量叶片泵相比定量叶片泵能效更高的核心原因。设计时特意还原了定子内曲面的过渡曲线结构，这部分是叶片泵降噪和延长使用寿命的关键，曲线过渡不顺畅会导致叶片在伸出缩回过程中出现硬冲击，不仅会带来明显的作业噪音，还会加速定子内曲面和叶片顶端的磨损，建模时严格按照等加速等减速运动规律拟合曲面，保证叶片在整个转动周期内的径向加速度连续无突变，避免刚性冲击的产生。

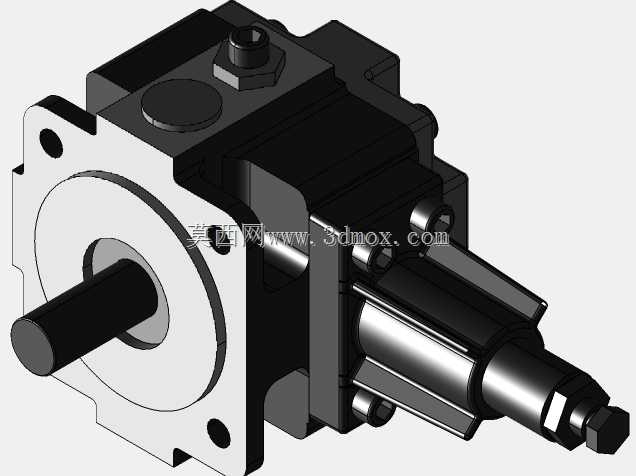

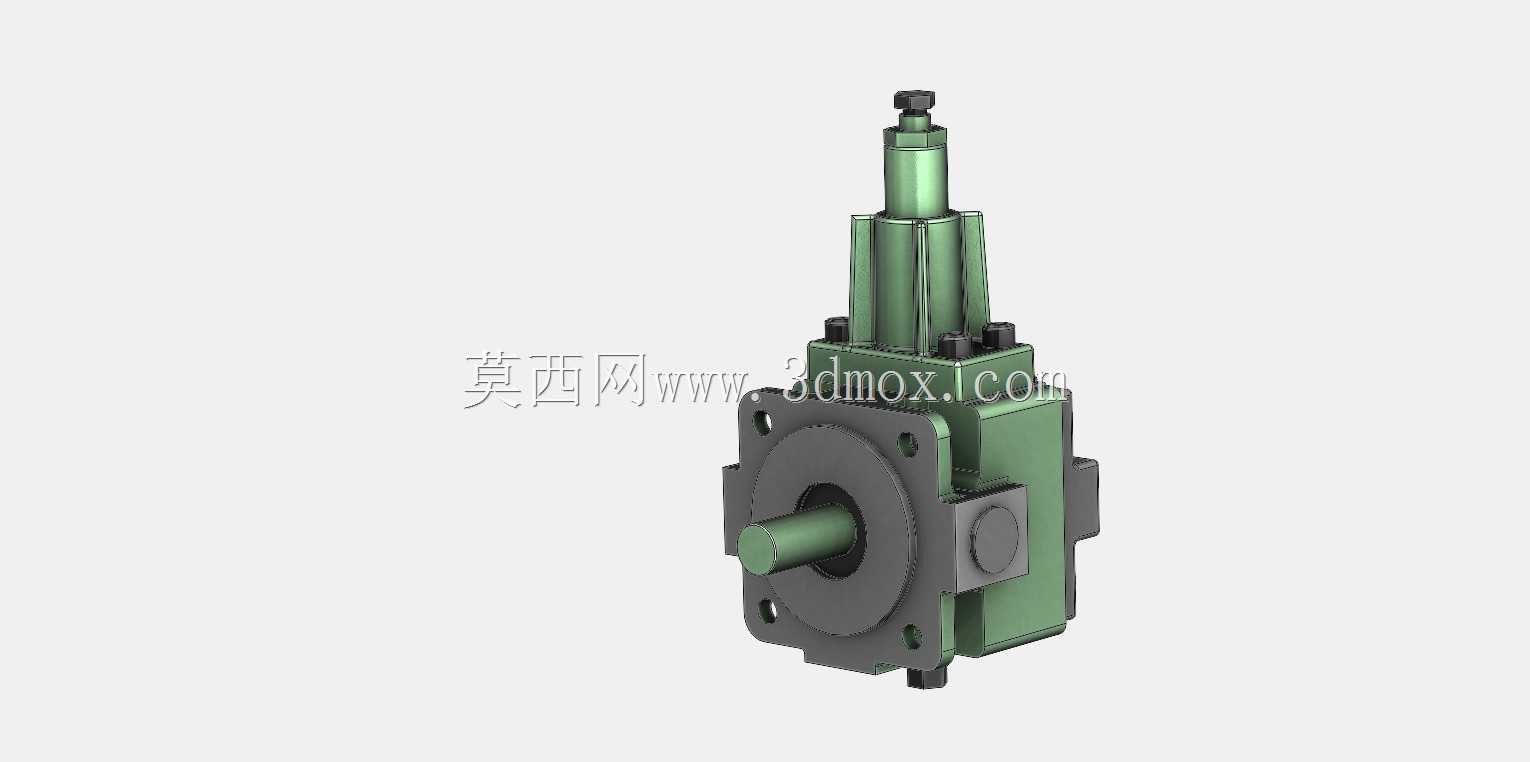

　　外部安装边界的还原也完全参照工业实际应用标准，前端的方形安装法兰设置了四个对称的螺栓过孔，止口尺寸、轴伸长度、轴径以及平键槽的规格都匹配通用Y系列液压专用电机的安装接口，不需要额外做转接法兰就能完成装配；侧面的吸油口和压油口采用了通用的液压管螺纹接口，能直接对接标准液压管路，不需要二次改型；顶部的变量调节机构预留了压力调节螺钉的安装位置，实际使用时可以通过调整螺钉的预紧力来改变泵的变量起始压力，匹配不同系统的压力需求。两侧的配流盘结构建模时也做了细节还原，配流盘上的吸油窗、压油窗以及三角阻尼槽的位置都做了精准定位，三角阻尼槽的作用是在密闭工作容腔从吸油区切换到压油区的过程中，预先引入少量压力油，避免容腔突然接通高压油产生的压力冲击和流量脉动，这部分细节的还原能让后续的流体仿真结果更贴近实际运行状态。

　　建模时还考虑了实际装配的工艺性，泵体的连接螺栓位置、密封槽的尺寸、叶片与转子槽的配合间隙都做了合理预留，转子槽的倾斜角度也按照实际设计值做了还原，适当的叶片前倾角度能减少叶片在槽内伸缩时的侧向卡滞力，降低叶片与转子槽的磨损速度，延长泵的整体使用寿命。整个模型的所有配合面都做了公差适配的结构预留，比如传动轴与轴承的配合段、轴承与泵体轴承孔的配合段、配流盘与转子端面的贴合面，都按照液压元件的常规加工精度要求做了结构设计，能直接导出二维工程图用于零部件的加工生产，也能导入液压系统仿真软件中，用于整个液压回路的动态特性模拟，验证不同负载工况下泵的压力响应、流量输出特性是否满足系统设计要求。对于刚接触液压元件设计的从业者来说，这个完整的装配模型也能帮助快速理解变量叶片泵的工作原理，理清各个零部件之间的配合关系和动力传递路径，避免在实际设计中出现结构干涉、接口不匹配这类低级错误。
