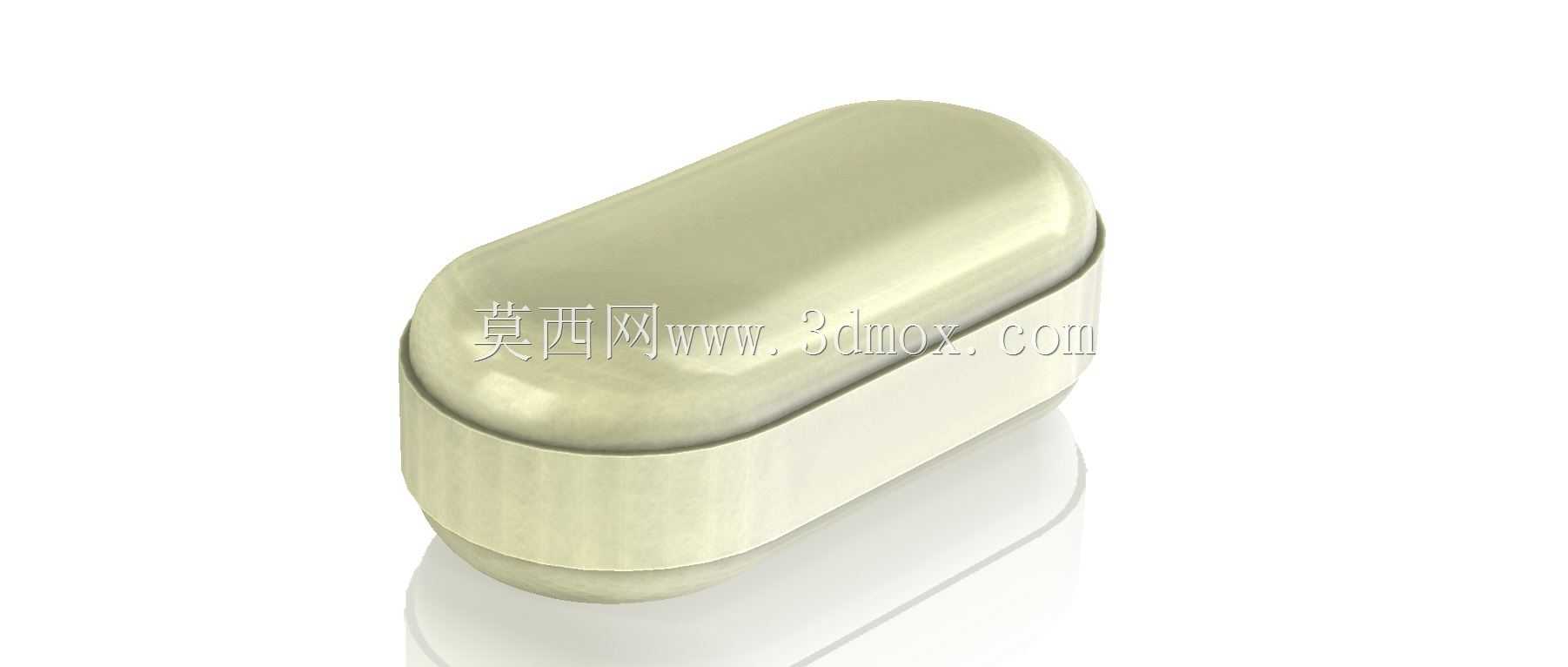

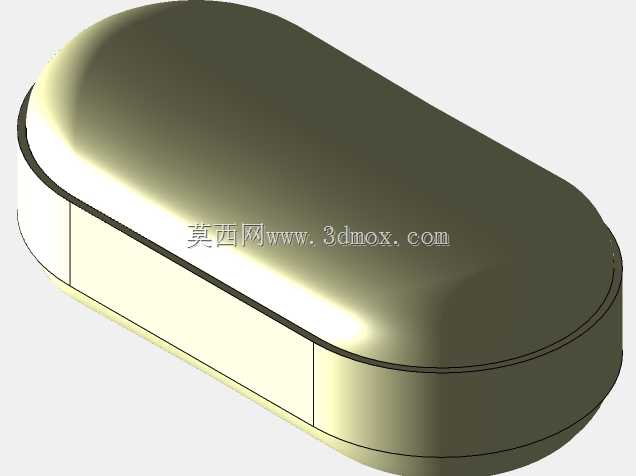

圆角长条形密封壳体结构三维造型

　　这类两端带大圆弧过渡的长条形密封壳体，在小型便携电子设备、随身收纳结构、微型防护舱类产品中应用十分广泛，日常接触的便携充电仓、小型密封收纳盒、防水检测模块外壳都采用类似的结构逻辑。从结构设计角度看，整体采用上下扣合的分体式结构，上盖与下壳的分模线设置在壳体侧面最大轮廓位置，既方便注塑成型时的脱模操作，也能让扣合后的接缝处于视觉弱化区域，同时避免接缝位置直接承受外部冲击。壳体两端采用完整的半球形曲面过渡，没有尖锐棱角，一方面能降低日常使用中磕碰带来的结构损伤，分散外部冲击力，避免应力集中在边角位置导致壳体开裂，另一方面曲面过渡的外形也能提升握持手感，减少长时间握持的硌手感。上下壳体的配合位置设计有一圈贴合止口，止口的配合间隙控制在0.

　　05mm以内，既可以保证扣合后的定位精度，避免上下壳出现错位偏移，也能在加装密封胶圈后实现基础的防尘防水能力，满足日常使用场景下的防护需求。壳体的壁厚采用均匀化设计，整体壁厚保持在1.2mm到1.5mm之间，对于常用的ABS或者PC材质来说，这个壁厚区间既能保证壳体的结构强度，承受日常使用中的挤压、跌落冲击，也能避免注塑过程中出现缩痕、翘曲等成型缺陷，同时控制整体重量，符合便携类产品的轻量化要求。在建模过程中，首先需要确定壳体的整体长度、宽度与高度比例，这类长条形壳体的长宽比通常控制在2.5:1左右，宽度与高度的比例控制在1.2:1，这个比例下的壳体握持舒适度最佳，也能最大化利用内部空间。两端的圆弧半径与壳体宽度的一半保持一致，

　　让两端曲面与侧面直段实现G2连续过渡，避免曲面衔接位置出现棱线，影响外观质感。上下壳体的扣合位置需要设计对应的卡扣结构，卡扣均匀分布在壳体两侧直段位置，两端圆弧位置不设置卡扣，避免圆弧位置的卡扣变形导致扣合不严，卡扣的扣合量控制在0.8mm，既可以保证扣合后的连接强度，不会轻易松脱，也能方便用户手动开启，不需要借助额外工具。壳体的内部空间根据使用场景可以预留不同的安装位，比如放置电路板的定位柱、电池仓的限位筋、密封胶圈的安装槽，这些内部结构的设计都需要与整体曲面保持均匀的壁厚，避免局部壁厚过厚导致成型缺陷。在实际装配场景中，这类壳体不需要额外的紧固件，依靠周边的卡扣就能实现上下壳的紧密连接，装配效率高，后期维护拆卸也十分方便。

　　外形尺寸的设计需要充分考虑握持边界，成年人手掌的握持宽度通常在70mm到90mm之间，这类壳体的宽度控制在40mm到50mm区间，长度控制在100mm到120mm区间，刚好能单手握持，放入口袋也不会有明显的异物感。安装边界方面，壳体外部没有突出的结构，所有外部特征都与主体曲面保持顺滑过渡，不需要额外的安装避让空间，在配套设备中安装时，只需要预留与壳体外形匹配的型腔即可，型腔与壳体的间隙控制在0.1mm，就能实现稳定的固定，不会出现晃动。曲面建模过程中需要重点关注两端圆弧与直段的衔接质量，避免出现曲面褶皱、曲率突变的问题，渲染时的曲面反光均匀度是检验建模质量的重要标准，只有曲率连续的曲面才能在不同角度下呈现均匀的反光效果，不会出现局部反光扭曲的问题。这类壳体的结构设计通用性很强，只需要调整长宽高的尺寸比例、修改内部的安装结构，就能适配不同的产品需求，从微型的耳机充电仓到稍大尺寸的便携检测设备外壳，都能基于这个基础结构进行衍生设计，大幅缩短新产品的开发周期。
