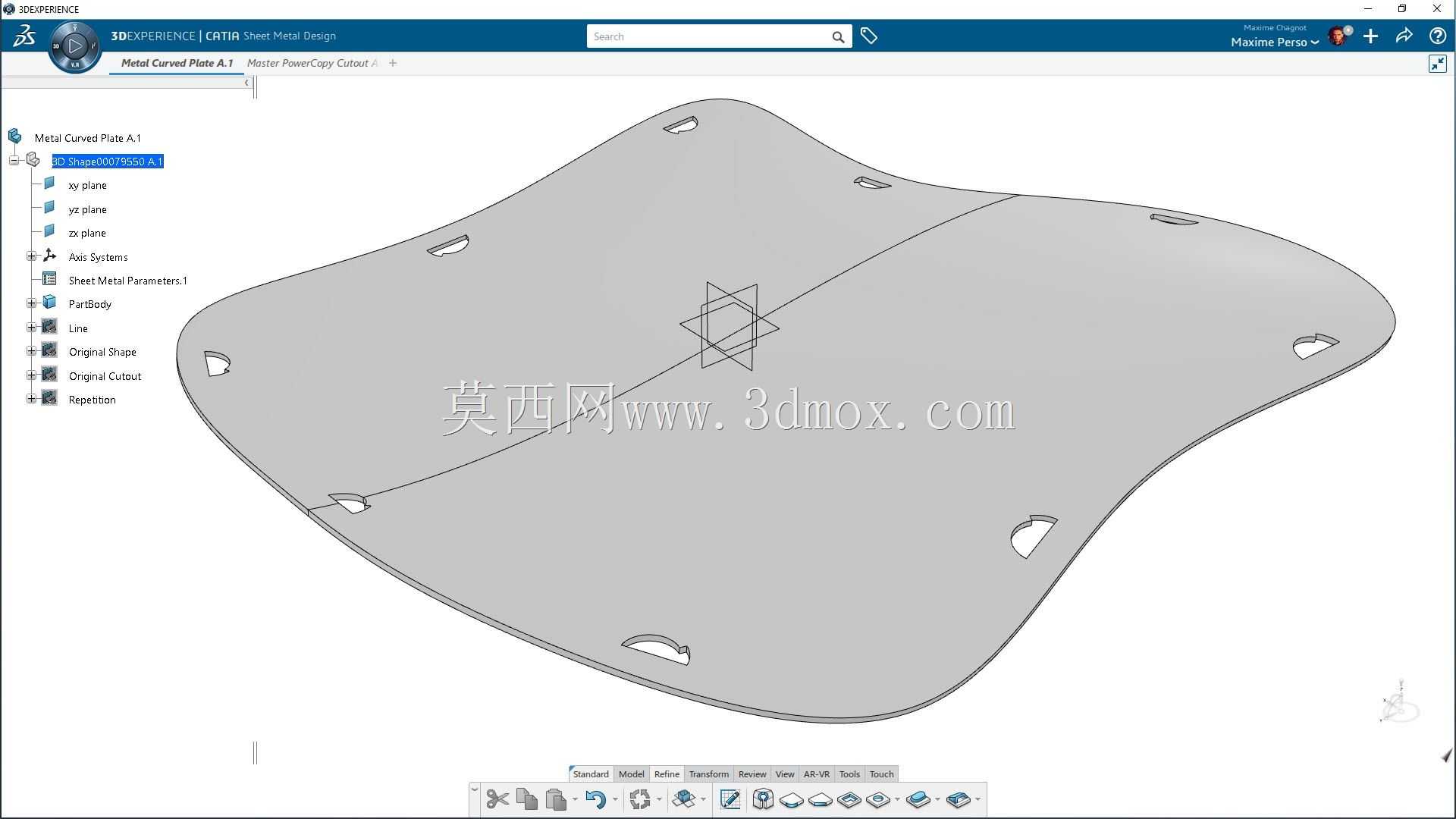

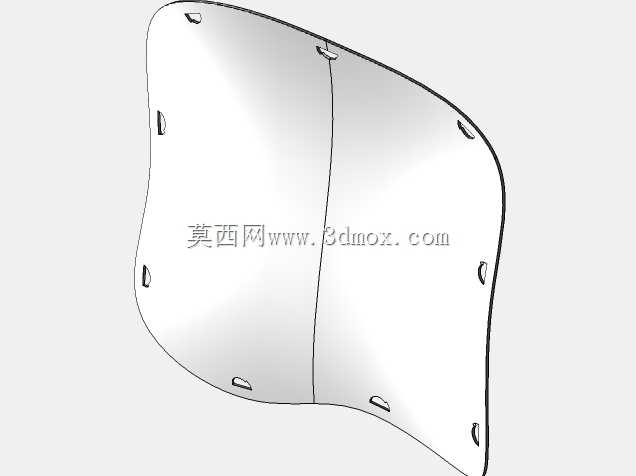

曲面金属板带定位开孔结构设计

　　在各类曲面覆盖件的钣金加工场景中，这类带预设开孔的曲面金属板结构，主要承担设备外覆盖防护、内部组件安装定位的双重作用，常见于特种装备舱体覆盖、异形设备外壳、定制化工业护板的生产环节。不同于平面钣金的开孔作业，曲面基材上的孔位需要同时匹配曲面的曲率变化、安装点位的空间坐标，还要保证开孔边缘与曲面的顺滑过渡，避免后续安装时出现密封不严、紧固件贴合度不足的问题。

　　从功能特性来看，该结构上的开孔并非统一规格的通孔，而是根据安装需求设置了不同形态的缺口与孔位，部分开孔带定位卡槽结构，可直接配合卡扣式紧固件实现快速装配，无需额外焊接安装支座；边缘的小尺寸缺口则用于走线、避让相邻组件的凸起结构，减少装配过程中的二次修配工作量。整个金属板的曲面弧度经过连续曲率过渡处理，不存在局部曲率突变的区域，在冲压成型时能有效降低板材拉伸开裂的风险，开孔位置都避开了曲面拉伸应力集中的区域，保证成型后孔位不会因为板材形变出现尺寸超差。

　　设计过程中，首先要确定金属板的安装边界：整个板件的边缘轮廓是根据安装位的贴合面反向拟合的，所有安装边都预留了均匀的压边余量，装配时可配合密封胶条实现贴合面的防水防尘密封。开孔的位置排布遵循安装受力逻辑，靠近板件边缘的固定孔间距控制在合理范围，避免板件紧固后出现边缘翘曲；板件中部的开孔则根据内部穿过组件的外径预留足够的装配间隙，同时孔边缘做了微小的翻边处理，既提升孔位处的结构刚度，也能去除剪切后的锐边，避免装配时划伤线缆或操作人员。

　　实际应用时，这类曲面开孔金属板不需要额外制作复杂的冲孔模具，可通过数控切割配合曲面成型工艺完成加工，孔位的坐标完全匹配三维数模的空间点位，装配时能实现与相邻组件的无修配对接。对于小批量定制化的设备生产场景，这种预开孔的曲面钣金结构能大幅缩短现场装配的周期，减少现场开孔带来的曲面变形、孔位偏移问题。板件的厚度选择可根据实际防护需求调整，开孔的大小、形态也可根据安装组件的规格做参数化调整，适配不同的安装场景。

　　从结构刚度角度考量，曲面形态本身相比平面板材具备更好的抗形变能力，均匀排布的开孔不会过度削弱板件的整体结构强度，反而通过孔位的合理分布分散了曲面受外力时的应力传递路径，避免外力作用下板件出现局部凹陷变形。开孔边缘的处理工艺也适配钣金加工的常规流程，不需要特殊的刀具或工序，普通的数控激光切割设备配合曲面成型工装即可完成批量加工，加工后的孔位边缘粗糙度满足常规装配要求，不需要额外的打磨工序。在装配对接时，板件上的定位卡槽可先实现预固定，再通过紧固件完成最终锁紧，整个装配过程不需要额外的定位工装辅助，单人即可完成快速安装，大幅提升装配环节的作业效率。
