基于逆向工程的无补片曲面圆角结构

　　在复杂曲面类零部件的结构设计环节，曲面过渡的圆角处理一直是影响零件外观流畅度、结构应力分布以及后续加工可行性的核心要素，常规的圆角处理往往需要通过补片、拼接曲面的方式完成过渡区域的构建，很容易在拼接位置出现曲面曲率不连续、面片边界错位的问题，后续导入仿真软件做应力分析时，这些拼接位置往往会出现应力集中的异常计算结果，导入CAM模块做刀路规划时，也容易因为面片的微小缝隙出现跳刀、过切的问题，给后续的生产环节带来不必要的调整工作量。

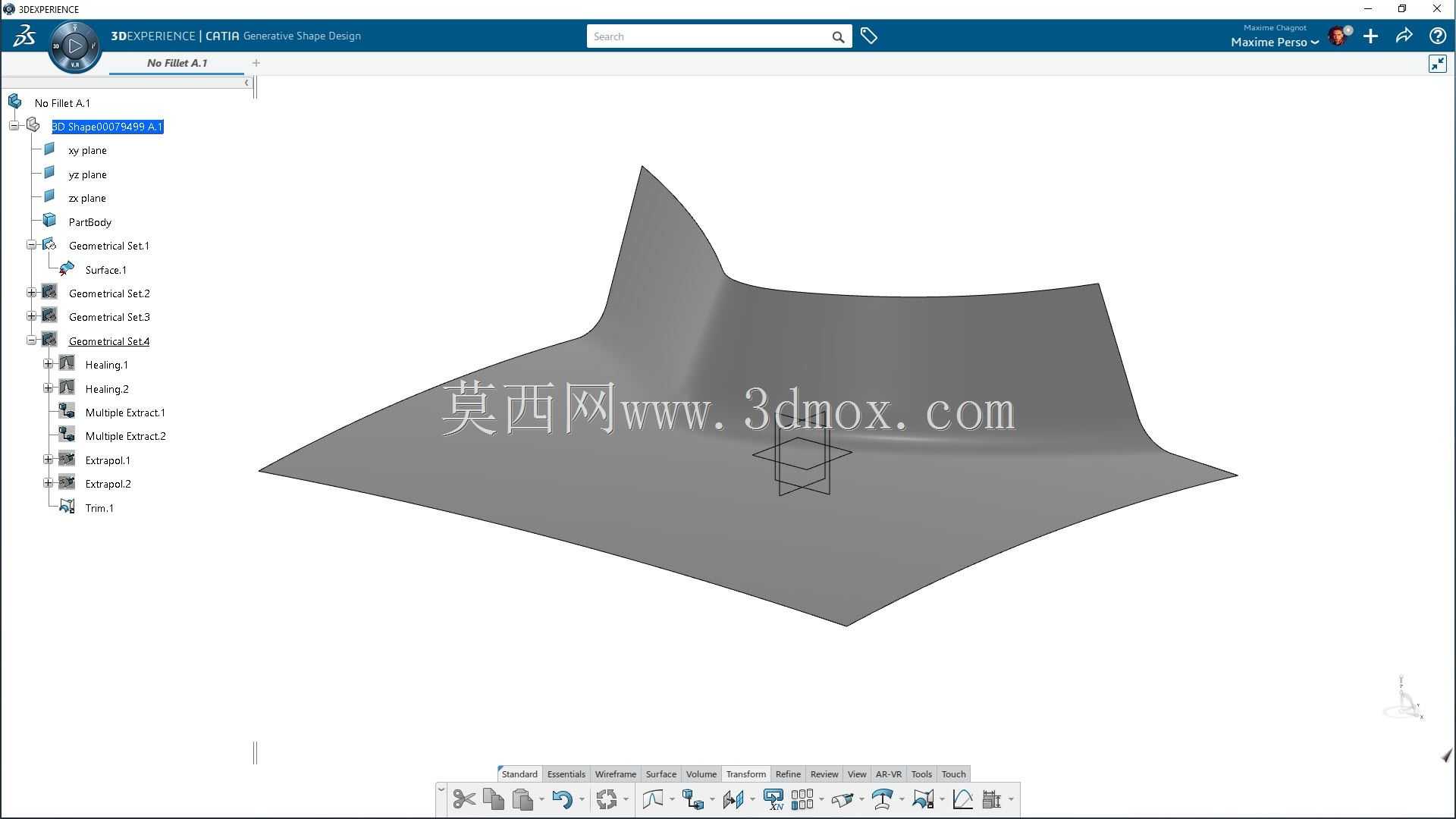

　　这类无补片圆角结构的设计思路，核心是跳过传统多曲面拼接补片的构建逻辑，直接基于相邻基础曲面的边界曲率做连续拟合，让过渡区域的曲面和两侧的基础曲面保持G2及以上的曲率连续，整个过渡区域不存在额外的拼接面片边界，从几何底层保证曲面的整体性。在实际的工业应用场景中，这类曲面结构广泛出现在汽车覆盖件的外观过渡区域、消费电子产品的外壳曲面衔接、航空航天类薄壁曲面零件的转角位置，还有各类需要流体顺滑通过的流道曲面过渡段——比如离心泵的叶轮叶片和轮盘的衔接位置，采用这类无补片的连续圆角过渡，能够有效减少流体在转角位置的湍流损耗，提升泵体的整体运行效率；在汽车外覆盖件的设计中，这类连续圆角能够让车身表面的光影过渡更加顺滑，避免出现光影畸变，同时也能降低冲压环节中转角位置的材料应力集中，减少冲压开裂的不良率。

　　从结构特性来看，无补片圆角的过渡曲率是完全贴合两侧基础曲面的曲率变化趋势的，不存在人为补片带来的曲率突变，在做有限元结构分析时，网格划分环节可以在过渡区域生成质量更高的映射网格，不需要额外做几何修复来消除面片缝隙，计算得到的应力分布结果也更贴合零件实际受力状态，不会因为几何缺陷出现虚假的应力峰值。在逆向工程的应用场景中，通过三维扫描获取实物的点云数据后，传统的圆角重构需要先提取两侧曲面再做补片拼接，往往和实物的实际曲面存在偏差，而采用无补片的圆角构建方式，可以直接基于点云的曲率分布拟合出连续的过渡曲面，重构后的模型和实物扫描数据的偏差能够控制在更小的公差范围内，更适合高精度零件的逆向复刻需求。

　　在实际建模过程中，这类圆角的构建需要先确认两侧基础曲面的延伸趋势，提前预判过渡区域的曲率变化范围，避免出现圆角曲面和相邻特征的干涉问题，同时要根据零件的实际使用场景调整圆角的曲率变化率：如果是用于外观类零件，要优先保证曲面的光影连续性，曲率变化要平缓均匀；如果是用于受力结构件，要在保证曲率连续的基础上，匹配零件的受力方向调整圆角的截面变化趋势，让过渡区域的材料分布更符合受力传导路径；如果是用于流体通道类结构，要保证圆角过渡的顺滑度，避免出现局部的曲率凹陷，减少流体流动的阻力。

　　从安装和适配的角度来说，这类无补片圆角因为是和基础曲面一体化构建的，不存在拼接面片的边界公差问题，在和相邻零件做装配配合时，过渡区域的面轮廓度更容易控制，不需要额外针对拼接位置做公差补偿，能够有效减少装配环节的配修工作量。在模具加工环节，连续的无补片曲面可以让精加工的刀路更加流畅，减少刀具在转角位置的进给速度波动，不仅能提升加工后的表面质量，也能降低刀具在频繁换向过程中的磨损，延长刀具的使用寿命。对于需要做表面处理的零件，比如喷涂、阳极氧化等工艺，连续的曲面过渡能够让涂层、氧化层的厚度分布更加均匀，避免在拼接缝隙位置出现积液、涂层厚度不均的问题，提升零件最终的表面处理质量。
