参数化镂空异形曲面造型结构

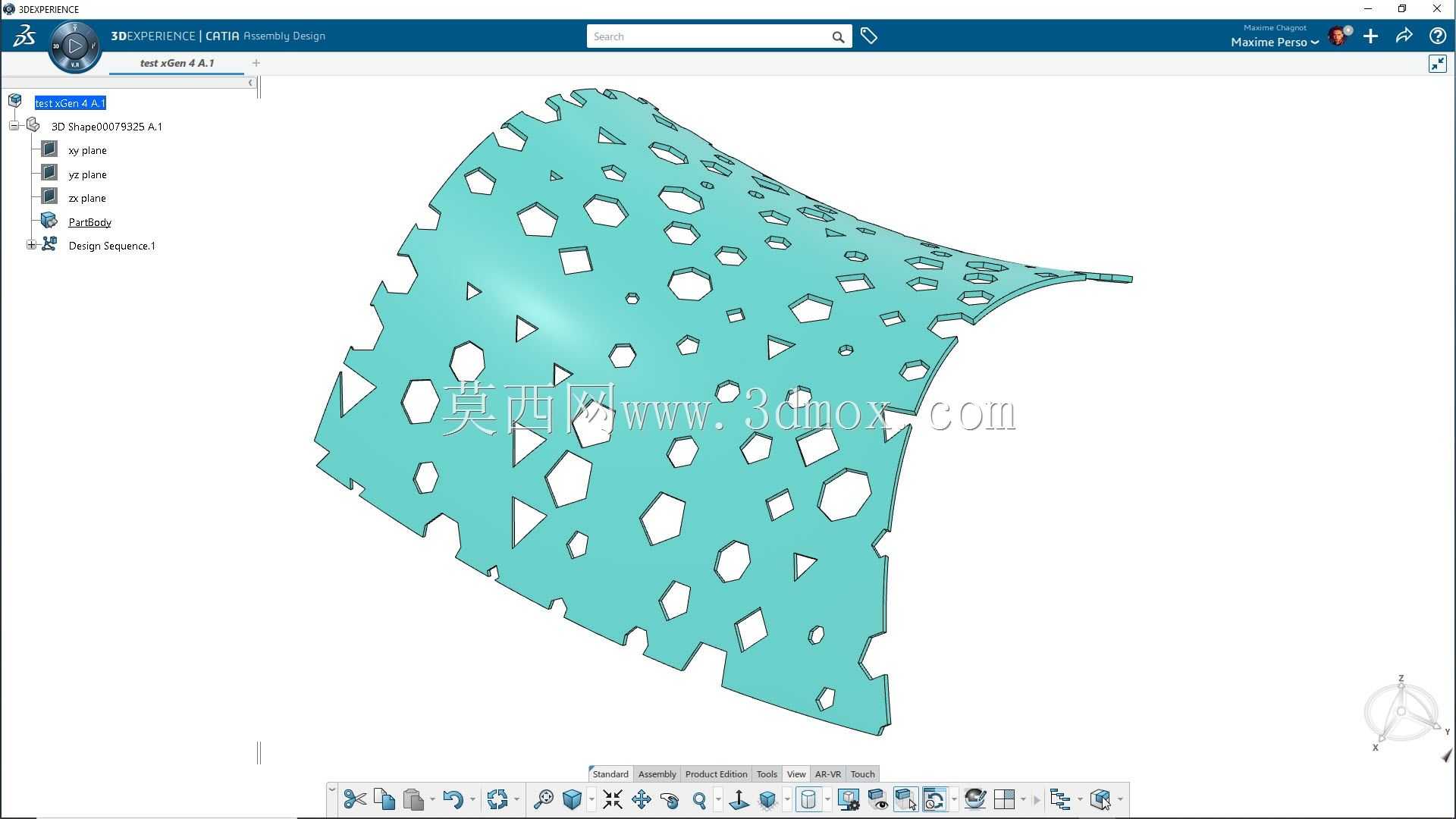

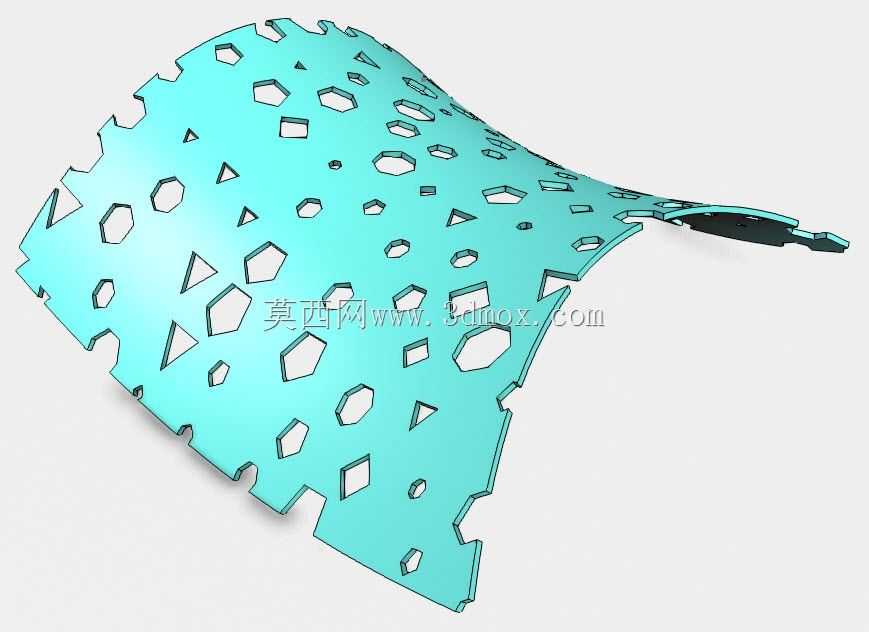

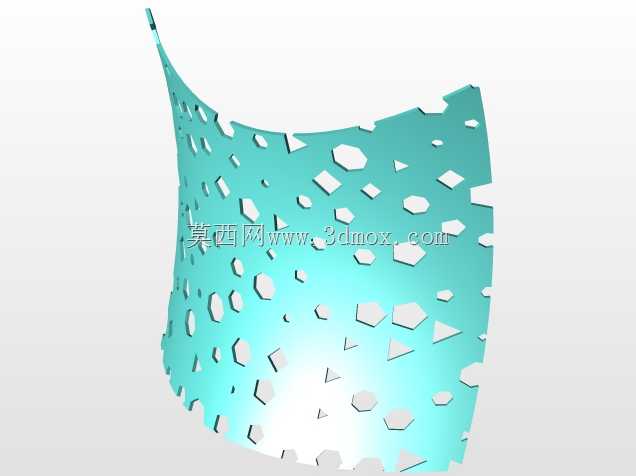

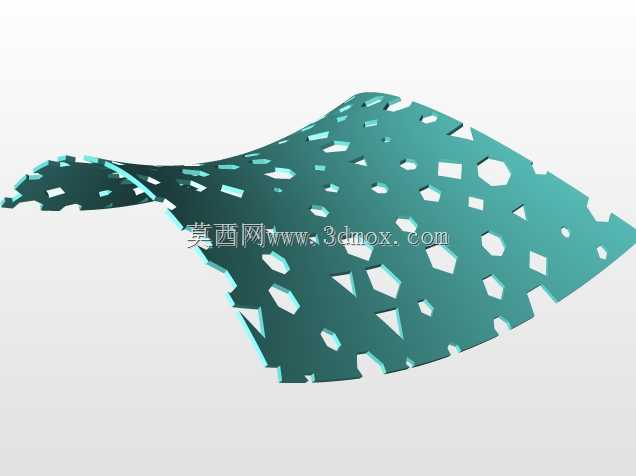

　　这类参数化生成的镂空异形曲面结构，在实际工程场景中可适配多类轻量化覆盖件的设计需求，常见于需要兼顾减重、通风、视觉通透效果的设备外罩、装饰性防护结构、特殊流体导流部件等场景。从结构特性来看，整体为连续平滑的自由曲面形态，曲面曲率沿展向连续变化，无突兀折角，表面均匀分布不同几何轮廓的镂空孔洞，孔洞形状包含三角形、四边形、六边形以及不规则多边形，孔洞尺寸随曲面位置渐变排布，既保证了曲面整体的结构刚度，又最大化去除了冗余材料，实现结构轻量化的设计目标。

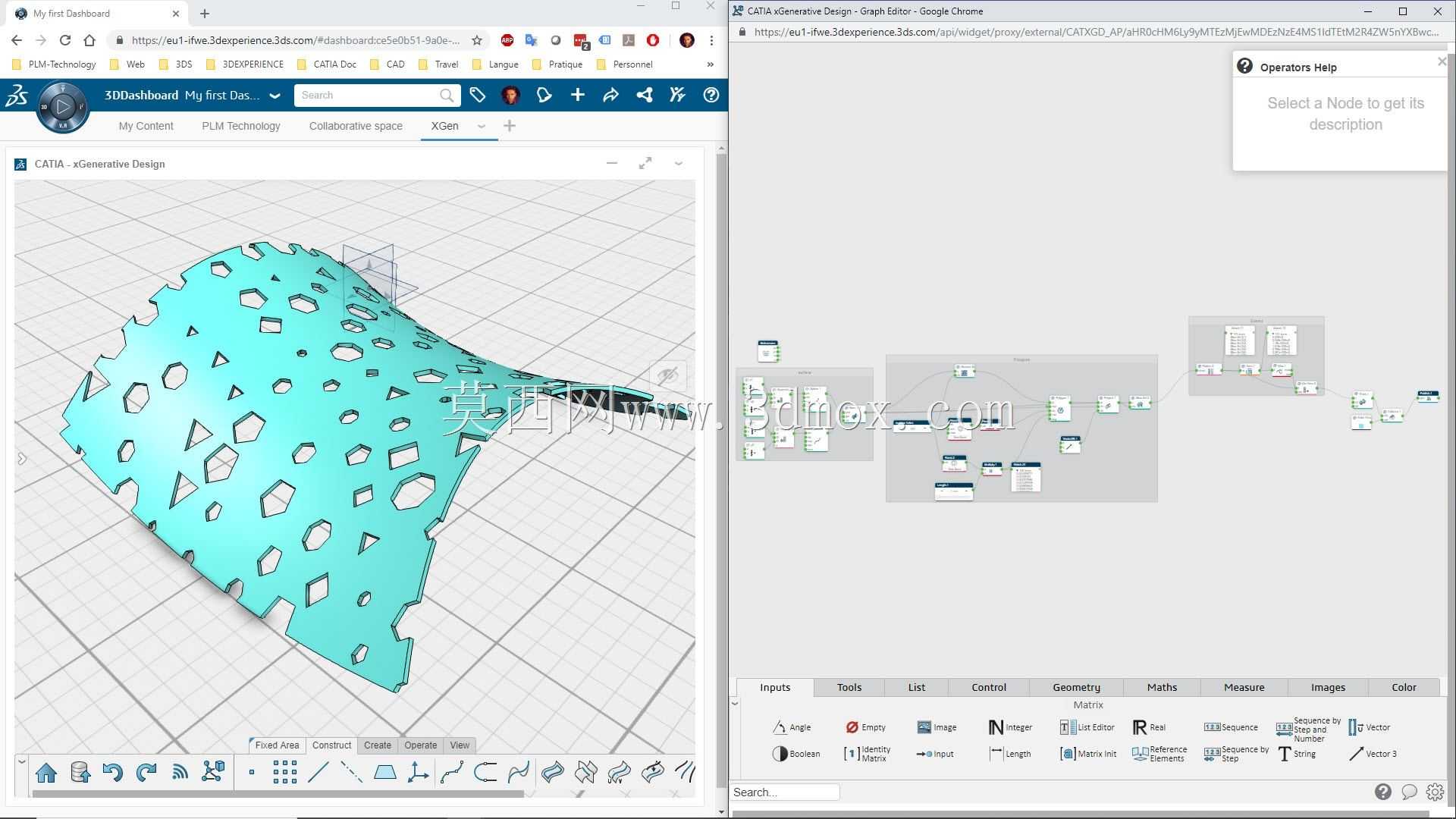

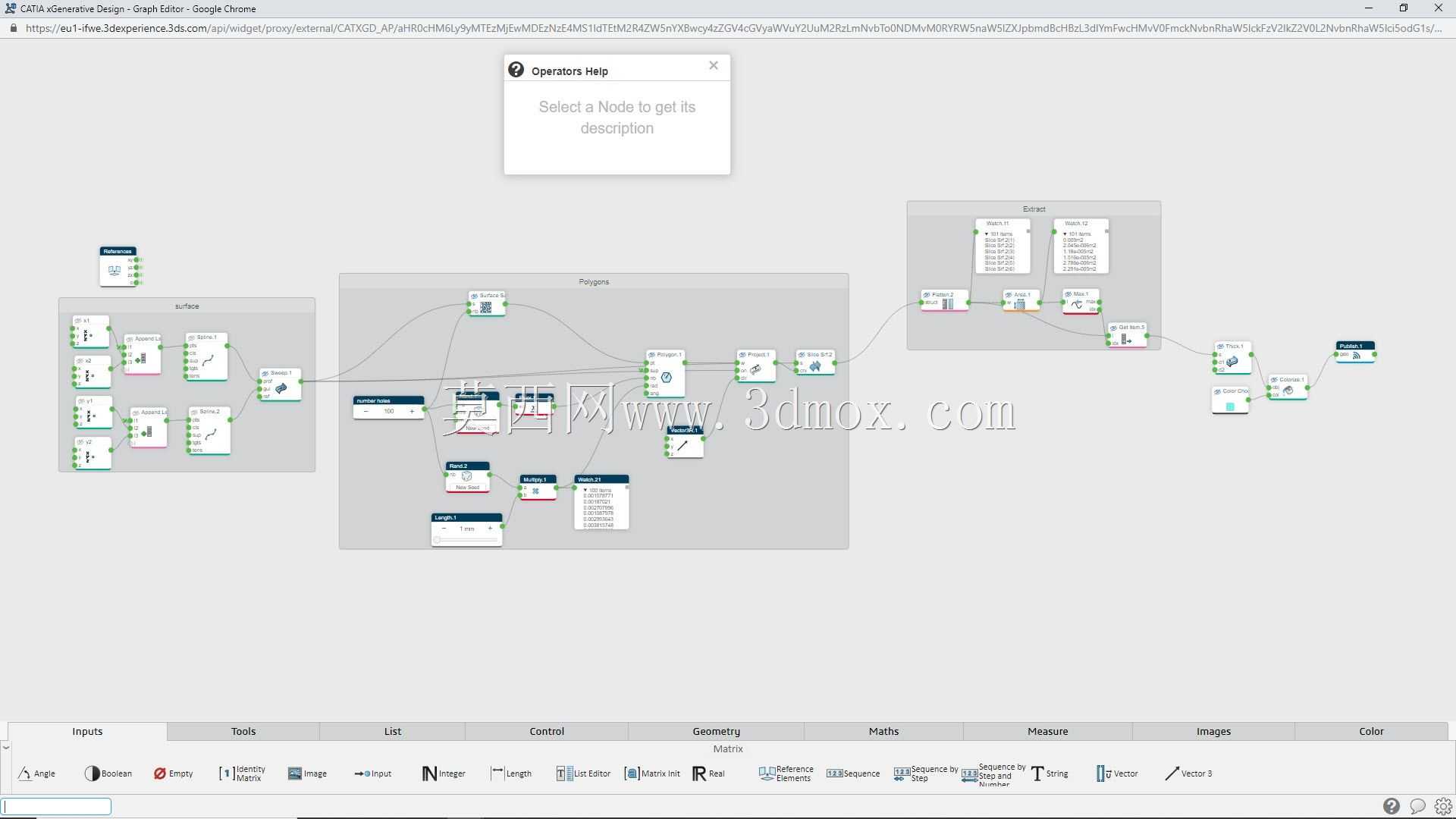

　　设计过程中首先需要确定基础曲面的边界约束条件，根据实际安装场景的安装点位确定曲面的四个边界控制点，调整曲面的曲率变化趋势，保证曲面和周边装配结构的衔接平滑度，避免出现安装干涉。完成基础曲面构建后，通过参数化逻辑定义孔洞的排布规则，以曲面的UV参数坐标为基础，设定不同区域的孔洞密度、形状、尺寸梯度，在曲面曲率较大的区域适当缩小孔洞尺寸、降低开孔密度，避免应力集中导致的结构强度不足，在曲面相对平缓的区域增大孔洞尺寸、提升开孔率，最大化实现减重效果。所有孔洞的轮廓都需要做垂直于曲面法向的拉伸切除，保证孔洞边缘和曲面的衔接处无毛刺、无薄壁尖角，避免后续加工过程中出现断刀或者结构应力开裂的问题。

　　从安装边界来看，这类曲面结构的边缘预留了均匀的装配连接位，边缘做了等宽的翻边处理，翻边高度根据板材厚度匹配，一般为板材厚度的2-3倍，保证连接位置的结构强度，安装时可通过翻边上的预留孔位采用螺栓连接或者粘接的方式和周边机架固定，整体安装公差可控制在±0.2mm范围内，适配常规的钣金加工或者3D打印加工工艺。如果采用钣金加工工艺，需要提前对曲面做展开工艺处理，计算曲面展开后的平面轮廓，在平面板材上完成孔洞切割后再通过冲压成型工艺完成曲面塑形，成型后需要对边缘做去毛刺处理，保证装配精度。如果采用3D打印工艺，可直接输出曲面模型进行打印，打印时需要根据曲面的摆放角度添加合适的支撑结构，避免曲面悬空位置出现打印翘曲变形，打印完成后去除支撑、打磨孔洞边缘即可完成成品制作。

　　在实际使用场景中，这类镂空曲面结构可作为设备的通风防护外罩，气流可通过表面的镂空孔洞顺利流通，同时曲面的流线型形态可引导气流走向，降低风阻，减少设备运行过程中的气流噪音；也可作为公共空间的装饰性结构件，多变的孔洞形态和流畅的曲面造型具备较好的视觉效果，同时轻量化的结构可降低安装负载，提升结构安装的安全性；还可作为特殊工况下的流体导流部件，曲面的连续形态可减少流体通过时的阻力，镂空孔洞可对流体中的大颗粒杂质进行初步过滤，适配部分特殊流体输送场景的使用需求。

　　结构强度校核方面，需要根据实际使用场景的负载条件对曲面做有限元分析，在固定安装点位施加约束，在曲面表面施加对应场景的均布载荷或者冲击载荷，查看不同开孔区域的应力分布情况，对应力集中的区域调整孔洞尺寸或者增加局部加强筋，保证结构在额定负载下的变形量在允许范围内，不会出现结构失效的问题。对于需要长期暴露在户外场景使用的结构，还需要在表面做对应的防腐、抗氧化涂层处理，提升结构的环境耐候性，延长使用寿命。
