拓扑优化镂空式承载支架结构设计

　　这类拓扑优化支架多应用在对自重有严格限制的承载场景中，比如航空航天机载设备安装、移动作业机械的附属构件固定、轻量化工业机器人末端执行器的连接支撑等场景，传统等截面实体支架往往存在材料冗余、自重偏大的问题，在动态运动工况下还会带来额外的惯性负载，影响设备的响应速度与运动精度。从实际用途来看，该支架作为两端连接的承载构件，一端为平面安装基准面，可通过螺栓组与设备基体的安装面贴合固定，另一端为带安装孔位的对接端面，用于连接需要支撑的功能部件，承担静态下的部件自重载荷，以及设备启停、运动换向过程中的交变冲击载荷，在保证连接刚性的前提下，最大程度削减非必要区域的材料分布。设计过程中先明确两端的安装边界条件，固定端的安装孔位间距、

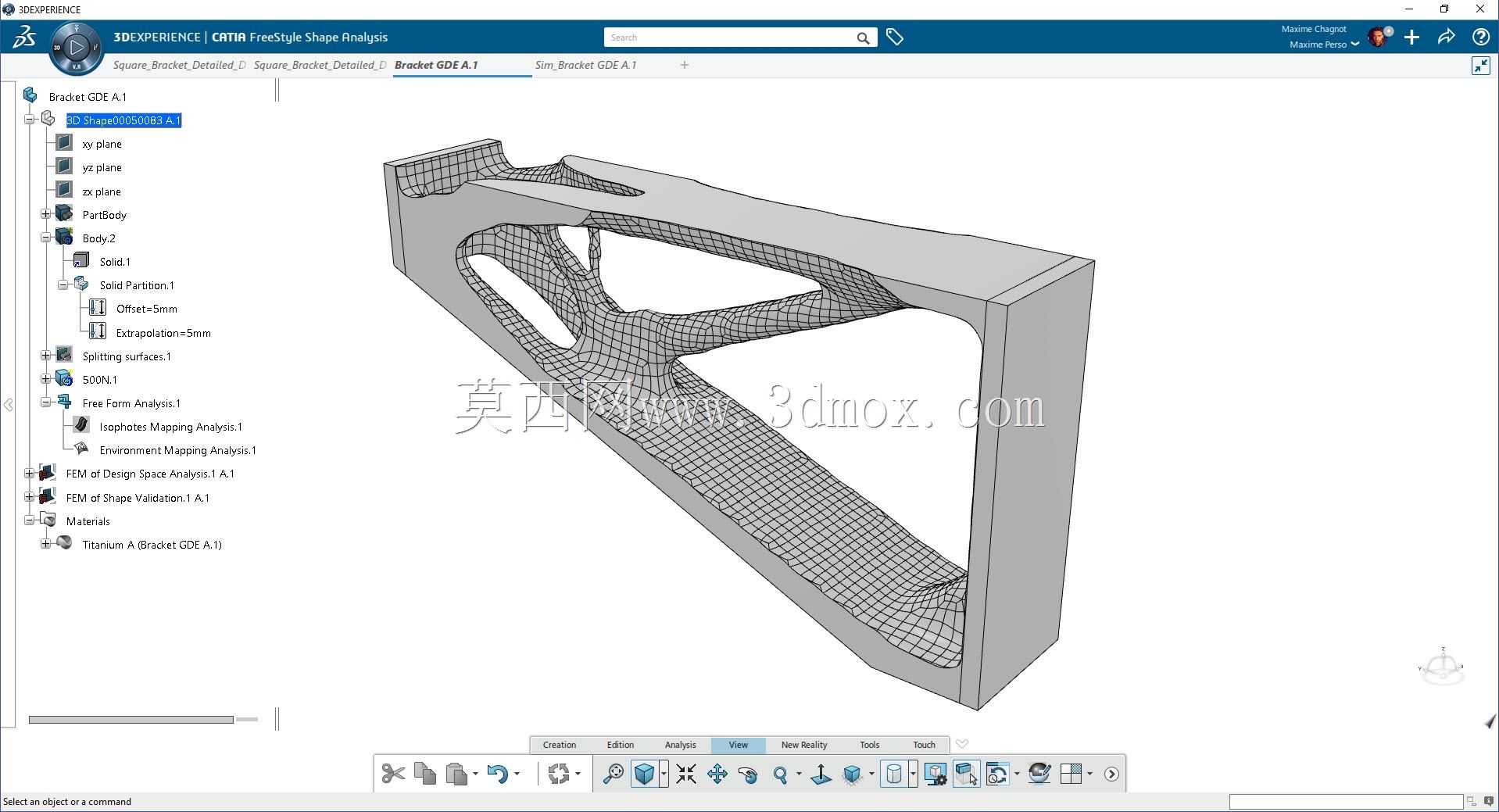

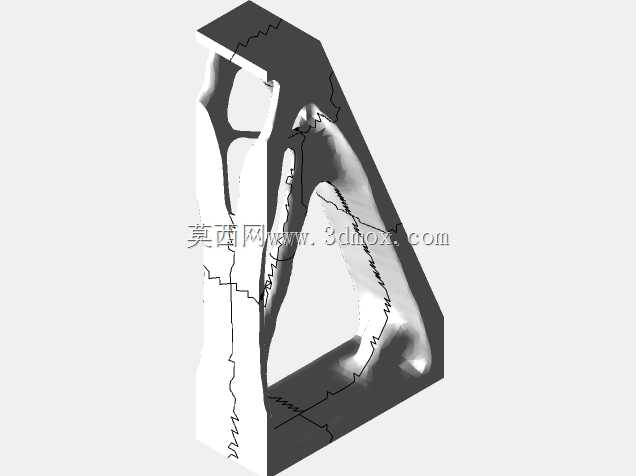

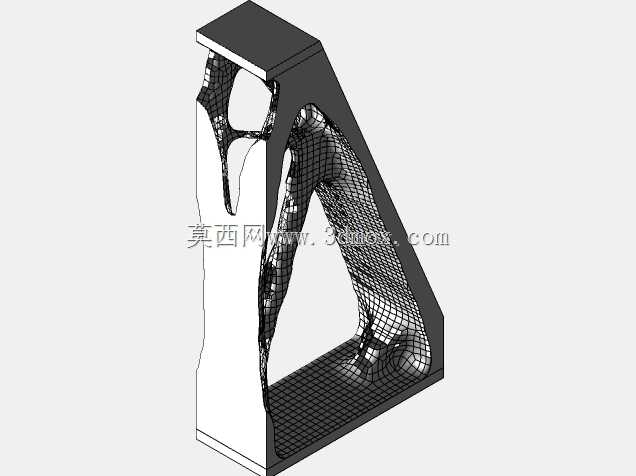

　　贴合面的平面度要求、对接端的接口尺寸都按照实际装配需求锁定，再根据实际工况下的载荷方向、载荷大小、安全系数要求划定设计域，将非设计区域也就是两端的安装贴合面、螺栓过孔区域做保留约束，中间的连接区域作为拓扑优化的求解空间，通过功能生成设计的迭代计算，让材料沿着主应力迹线分布，最终形成这种带不规则镂空的桁架式筋板结构。从外形尺寸来看，整体为直角三角形的支撑构型，固定端与对接端呈垂直布置，符合角部支撑的安装空间要求，整体外轮廓不会超出安装边界的干涉范围，镂空区域的最小壁厚满足铸造或者金属3D打印的工艺要求，不会出现壁厚过薄导致的成型缺陷，也不会因为筋条宽度不足造成应力集中超出材料许用应力。实际结构验证中，

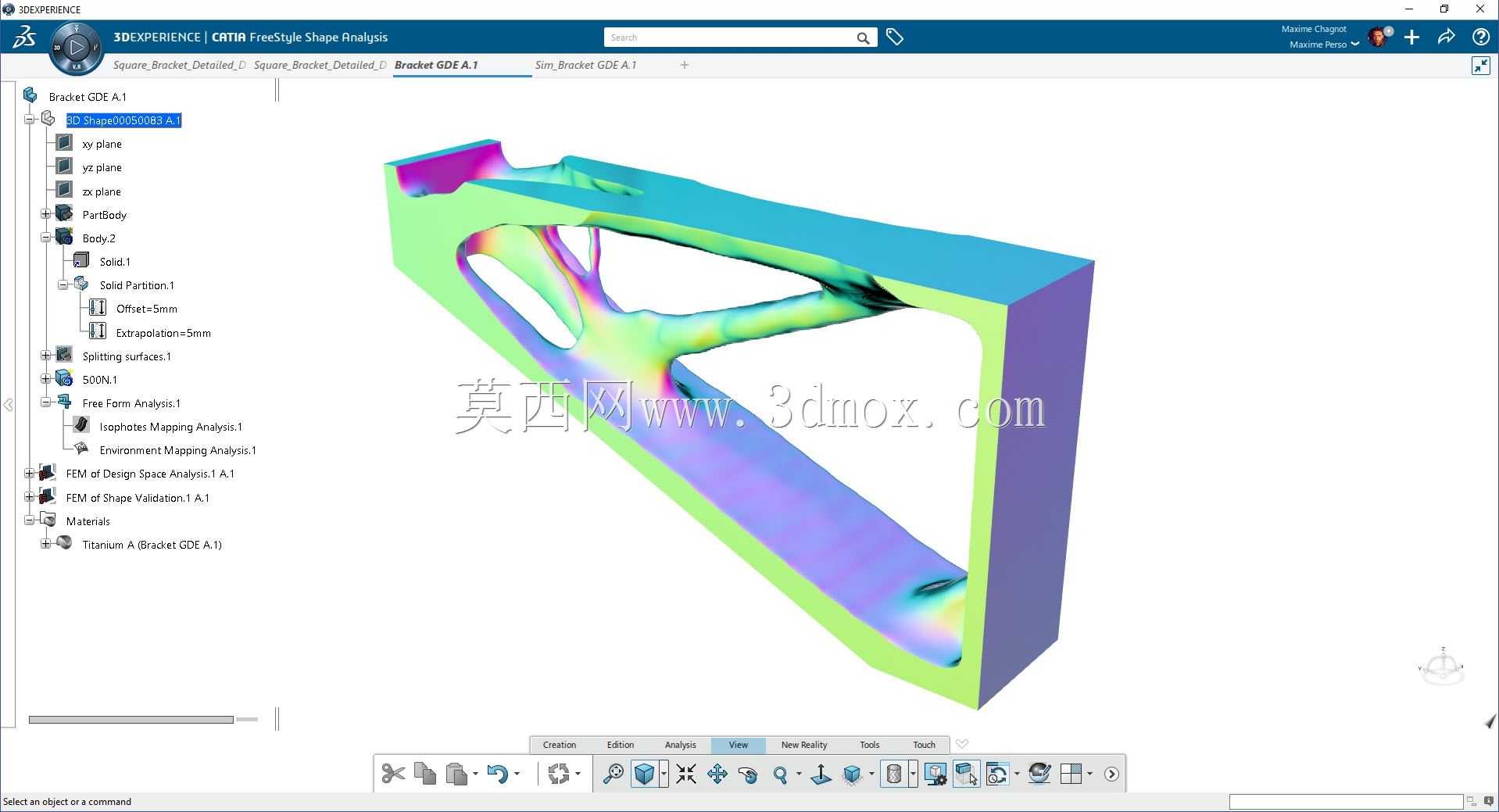

　　这种拓扑优化后的支架相比同尺寸的实体直角支架，自重可降低40%以上，同时一阶固有频率还能保持与实体支架相当的水平，避免在设备工作转速区间内发生共振，筋条的走向完全匹配载荷传递路径，在最大载荷工况下的应力分布更均匀，不会出现传统加强筋布局中局部应力过高的问题。在安装适配性上，两端的安装面都预留了足够的螺栓操作空间，安装时不需要特殊工装，使用常规扭矩扳手即可完成装配，镂空的结构也方便后期运维过程中观察支架的表面损伤情况，不会出现实体结构内部缺陷无法从外部排查的问题，同时开放式的镂空结构不容易积留积液、灰尘，在户外或者多粉尘工况下使用时，能减少杂物附着带来的腐蚀、卡滞风险。从结构细节来看，所有筋条的交接位置都做了圆弧过渡处理，

　　避免直角交接带来的应力集中，安装面的边缘做了小尺寸倒角，既可以去除加工毛刺，也能在装配时起到导向作用，避免安装面磕碰损伤影响贴合精度，整体结构没有封闭的空腔，不需要额外设计排气、排液工艺孔，不管是采用机加工结合焊接的方式制作，还是采用增材制造一体成型，都有较好的工艺适配性。在不同工况的适配调整中，只需要调整载荷输入参数，就可以快速迭代出对应载荷等级的支架结构，不需要设计人员手动反复调整加强筋的布局、厚度，能大幅缩短结构设计的迭代周期，这种基于应力路径生成的结构，也比经验设计的支架结构材料利用率更高，在对重量敏感的应用场景中，这类拓扑优化支架已经逐步替代传统经验设计的实体支架，成为轻量化结构设计的典型应用方向。
