多级平行轴齿轮传动箱结构设计方案

　　在各类需要动力转速匹配、扭矩放大的机械传动场景中，这类平行轴布置的多级齿轮箱是应用极为广泛的核心传动部件，从小型自动化输送线的动力端、轻工机械的驱动单元，到小型专用设备的传动系统中，都能见到这类结构的身影。它的核心作用是在动力输入端与执行端之间完成转速与扭矩的转换，匹配原动机高转速低扭矩的输出特性，满足执行端低转速大扭矩的实际作业需求，同时通过箱体的封闭结构为内部传动构件提供稳定的润滑与防护，隔绝外界粉尘、水汽对啮合齿面的侵蚀，延长传动构件的使用寿命。

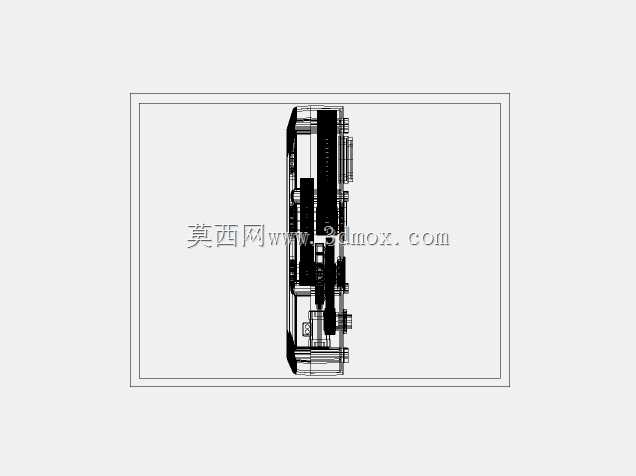

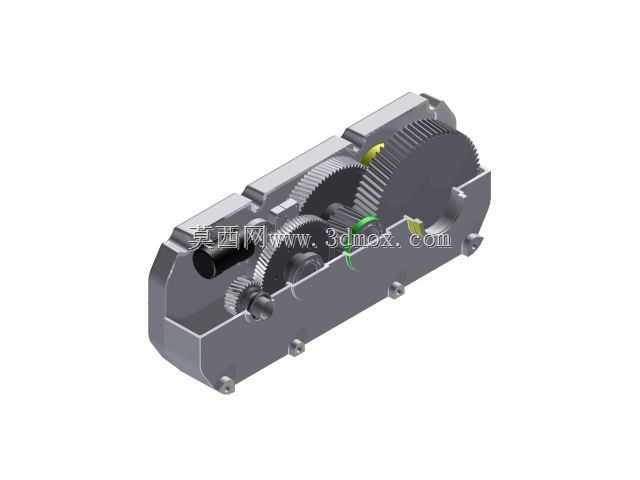

　　从结构设计逻辑来看，这款齿轮箱采用了多级平行轴圆柱齿轮的传动布局，不同齿数的齿轮依次啮合实现逐级减速，每一级的传动比根据总传动比需求合理分配，避免单级传动比过大带来的齿轮尺寸突兀、轴系受力失衡问题。内部每根传动轴都通过轴承支撑在箱体的对应安装位上，轴承位的同轴度、轴肩定位尺寸都经过严谨校核，保证轴系运转过程中不会出现窜动、偏摆，让齿轮啮合时的齿面接触始终处于合理区间，降低偏载带来的齿面磨损、点蚀风险。箱体采用剖分式？不，从模型呈现的结构来看是一体式铣削成型的壳体结构，侧壁预留的轴承安装孔位精度直接决定了轴系的装配精度，箱体外侧的凸台安装孔用于将整个齿轮箱固定在设备机架上，安装孔的位置度需要严格控制，避免装配时出现强制对位导致的箱体变形、轴系卡滞问题。

　　设计过程中，首先需要根据实际传递的功率、输入转速、目标输出转速确定总传动比，再按照等强度、最小转动惯量的原则分配各级传动比，每一级齿轮的模数、齿宽、齿数选择都要结合受力计算结果确定，保证齿根弯曲强度、齿面接触强度都能满足额定工况下的使用需求，同时还要校核轴的扭转强度、弯曲刚度，避免轴在负载下出现过大挠度影响齿轮啮合。齿轮的润滑方式根据齿轮线速度确定，这类中小尺寸的齿轮箱通常采用油浴润滑，箱体内腔预留的储油空间可以保证低位齿轮转动时能带起润滑油，甩到各个啮合齿面与轴承位置，无需额外配置润滑泵就能实现可靠润滑，降低了结构复杂度与后期维护成本。

　　从安装边界来看，这款齿轮箱的整体外形呈长条形扁平结构，适合安装在设备内部空间局促的位置，输入轴与输出轴的位置根据传动布局确定，轴伸端的尺寸、键槽规格都按照标准传动件尺寸设计，方便与原动机、负载端的联轴器、带轮等部件直接适配。箱体上的安装固定孔分布在箱体底部与侧部的凸台上，凸台结构既提升了安装位的结构强度，也保证了装配时螺栓有足够的拧紧空间，不会与箱体内部的运动构件发生干涉。在实际选型应用时，需要注意核对输入轴的额定转速、输出端的额定扭矩是否匹配工况需求，同时要确认安装位的中心高、轴伸方向是否与设备整体布局匹配，避免出现安装干涉。日常运维过程中，只需要定期检查箱体内润滑油的油位与清洁度，按照工况周期更换润滑油，检查轴伸端密封件的密封效果，防止润滑油渗漏，就能保证齿轮箱长期稳定运行。这类齿轮箱的结构紧凑，传动效率高，相比蜗轮蜗杆结构的减速装置，它的传动效率更高，发热更小，适合长时间连续运转的工况，在中小功率的传动场景中有着极高的性价比，结构设计上的冗余度也足够应对一定范围内的过载冲击，不会因为短时的负载波动就出现断齿、轴断裂等失效问题。
