头戴式自由曲面造型耳机结构设计

　　在消费电子结构设计领域，头戴式耳机的曲面建模一直是自由曲面设计练习的典型载体，这类产品既需要兼顾佩戴的人机工程适配性，又要通过流畅的曲面过渡实现外观质感的统一，是很多结构工程师入门自由曲面设计时会选择的练习项目。从实际应用场景来看，这类头戴式耳机主要面向个人音频消费场景，覆盖日常影音娱乐、线上会议通话、轻度音频监听等使用需求，设计过程中需要平衡外观造型、佩戴舒适度、内部元器件排布三个核心维度的要求。

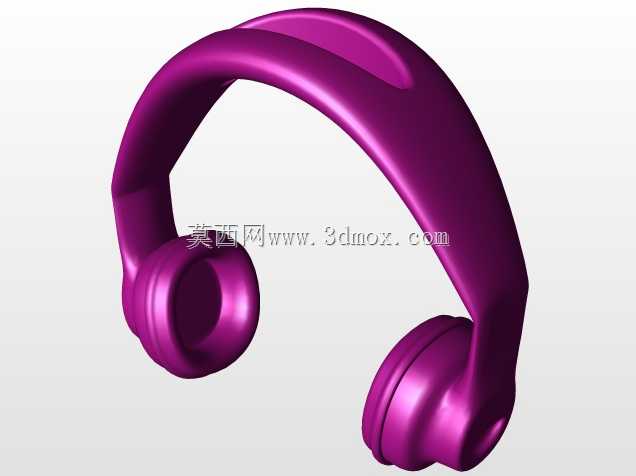

　　从功能特性层面拆解，这款头戴耳机的结构分为头梁支撑段、耳罩连接段、耳罩腔体三个核心部分。头梁部分采用内外双层结构设计，外层为硬质支撑曲面，承担整体的结构强度保持作用，内层贴合头顶的区域做了软质包覆的预留空间，建模时通过曲率连续的曲面过渡，保证头梁从顶部到两侧连接段的弧度自然顺滑，没有生硬的折角，既能够在佩戴时分散头部的夹持压力，也能避免外观上出现分型线突兀的问题。两侧的连接臂做了渐变曲面处理，从头梁位置的窄截面逐步过渡到耳罩位置的宽截面，既匹配内部走线的空间需求，也在视觉上形成收窄的流畅感，连接位置预留了转动副的安装边界，能够实现耳罩角度的自适应调整，适配不同头型用户的佩戴角度，减少耳罩对耳部的压迫感。

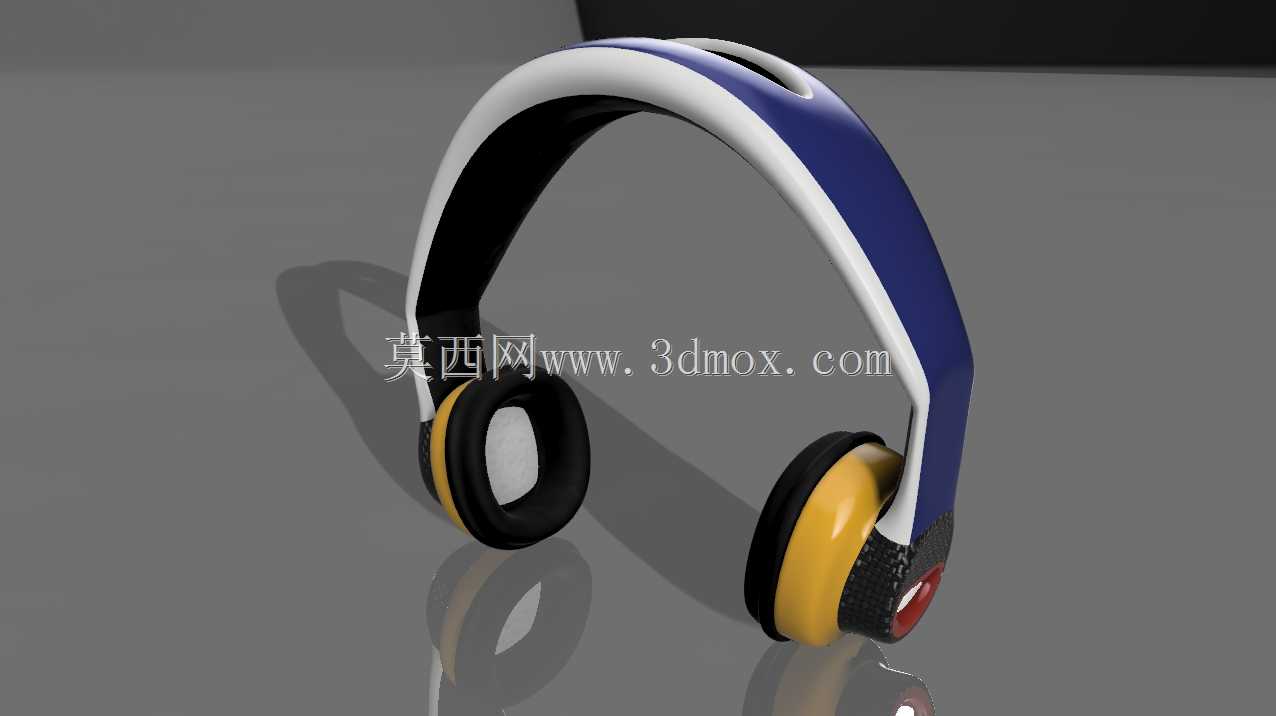

　　耳罩部分采用椭圆形腔体设计，曲面造型贴合人体耳部的轮廓形态，外圈预留了软质耳垫的安装卡槽，建模时保证卡槽位置的曲面公差均匀，避免后续装配出现耳垫错位、密封不严的问题，耳罩外侧的装饰面做了分色曲面的分割设计，不同颜色区域的曲面保持G2连续，拼接后不会出现台阶感，能够满足后续注塑成型、表面喷涂分色的工艺要求。从设计思路来看，整个模型的建模逻辑围绕自由曲面的构线、铺面、曲率调整展开，先通过关键截面的轮廓线搭建整体的造型骨架，再通过四边面铺面完成基础曲面的构建，之后通过曲率梳检查曲面的光顺度，对局部曲率突变的位置进行控制点调整，保证所有外露曲面的曲率变化均匀，没有凹凸不平的区域，避免后续开模后出现表面光影扭曲的问题。

　　在尺寸与安装边界的考量上，头梁的展开总宽度预留了适配不同头围的调节空间，两侧滑动调节结构的安装槽在曲面建模时同步做了内部空间的避让，保证调节滑轨的安装平面度，不会因为曲面变形导致调节卡顿。耳罩的内部腔体尺寸预留了发声单元、蓝牙模块、电池组件的安装空间，腔体壁厚保持均匀的2mm设计，避免注塑过程中出现缩痕、翘曲等工艺缺陷，连接臂内部的走线通道宽度预留了3mm以上的空间，能够容纳多股线材穿过，同时避免线材在转动过程中被挤压破损。整个建模过程没有采用复杂的实体堆砌，全部通过曲面裁剪、缝合、加厚完成实体化，能够帮助练习者理解自由曲面从线框到实体的完整构建逻辑，掌握消费电子产品曲面造型的核心设计要点，理解外观曲面与内部结构、装配工艺、人机需求之间的平衡关系，为后续更复杂的消费电子曲面设计打下基础。
