单活塞曲柄连杆动力传输机构

项目分类:发动机 发布时间:2022-01-04 ID:482679
  • 单活塞曲柄连杆动力传输机构
  • 单活塞曲柄连杆动力传输机构
  • 单活塞曲柄连杆动力传输机构
  • 单活塞曲柄连杆动力传输机构
  • 单活塞曲柄连杆动力传输机构
  • 单活塞曲柄连杆动力传输机构

  这套单活塞动力传输机构,核心还原了往复式内燃机最基础的做功转换逻辑,是小排量动力单元、教学演示台架、小型通用动力设备研发阶段常用的原理验证结构。从实际应用场景看,这类简化结构常出现在职业院校机械原理实训台、小型航模动力改装验证、便携式应急发电机组的原理样机中,不同于量产机型的复杂附属结构,该模型剥离了外围的配气、冷却、供油系统,只保留最核心的动力转换链路,能让设计人员直观观察往复直线运动到旋转运动的转换全过程,排查运动干涉、死点位置的结构缺陷。

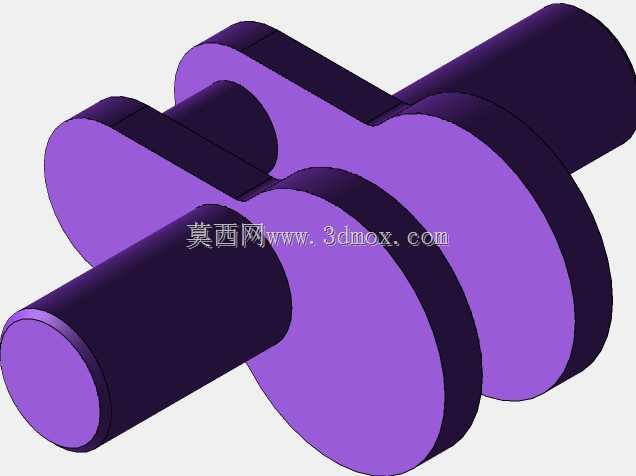

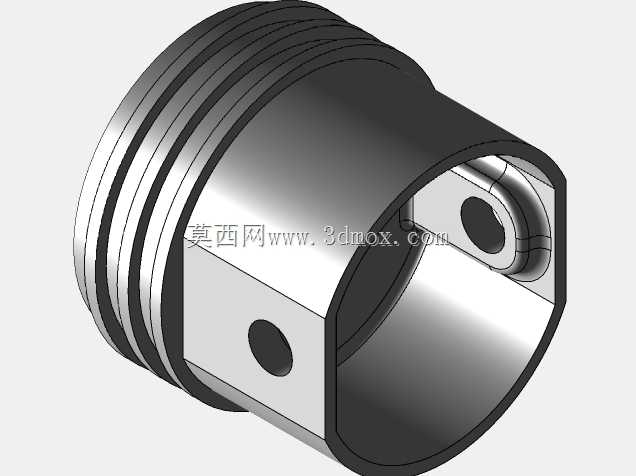

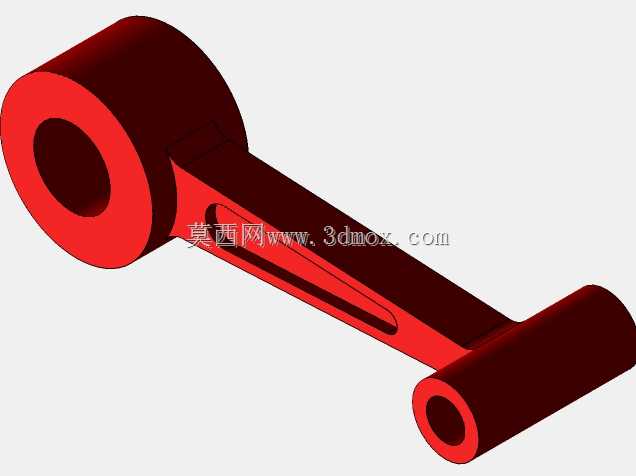

  从功能特性上看,机构的核心运动副包含三个部分:活塞与缸体的移动副、活塞与连杆的转动副、曲柄与输出轴的转动副,所有配合面都预留了实际生产中的公差间隙,活塞环槽位置做了简化处理,既保留了活塞的导向、承压结构特征,又不会因为过多细节干扰核心运动逻辑的展示。曲柄部分采用偏心轮式的简化结构,不同于量产发动机的分体式曲柄连杆,这种一体化偏心曲柄在小型低速动力装置、教学模型中应用广泛,加工难度低,装配工序少,能在低转速工况下稳定传递动力,不需要额外做动平衡校准,适合对成本敏感、转速不高的动力输出场景。

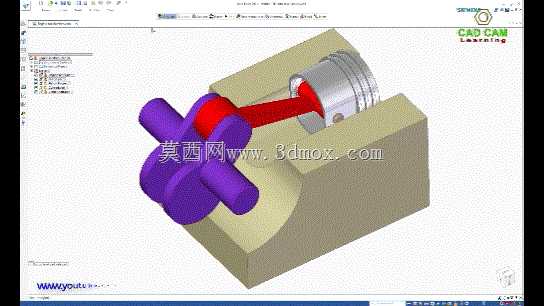

  设计思路上,这套结构优先保证运动链路的无干涉运行,缸体部分采用剖分式的展示结构,能直接观察到活塞在缸筒内的往复行程,连杆长度与曲柄偏心距的比例经过反复校核,既保证活塞在上止点、下止点位置时不会出现撞缸、脱缸问题,也让曲柄的输出扭矩波动控制在合理范围内,避免运动过程中出现卡滞。安装边界方面,整个机构的基座预留了四个对称的安装孔位,可直接固定在实训台架或者测试平台上,输出轴端伸出基座侧面,可直接连接飞轮、负载轮或者扭矩测试装置,不需要额外设计转接法兰;缸筒部分与基座为一体化设计,减少了装配累积误差,保证活塞运动方向与曲柄旋转平面的垂直度,避免偏磨问题。

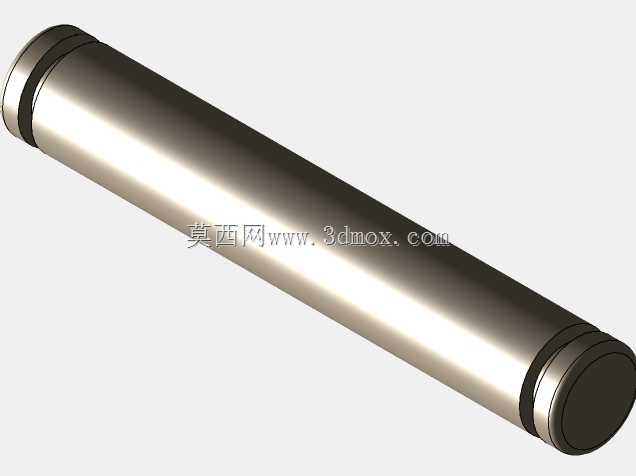

  在实际工程验证中,这类简化结构常被用作复杂多缸发动机设计的基础单元,通过调整活塞直径、曲柄偏心距、连杆长度三个核心参数,就能衍生出不同排量、不同输出特性的动力结构。比如增大曲柄偏心距会直接增加活塞行程,提升低转速下的扭矩输出,但会让整机高度增加,对安装空间的竖向尺寸要求更高;缩短连杆长度会让活塞对缸壁的侧压力增大,加快缸筒磨损,但能缩小整机的横向尺寸,适合空间紧凑的动力布置场景。模型中活塞销的位置做了偏心设计,能在做功冲程中减小活塞对缸壁的拍击力,降低运行噪音,这也是小型通用汽油机中常用的优化细节,并非完全的原理简化。

  从装配逻辑上看,整个机构的装配顺序遵循从内到外的原则:先将曲柄输出轴装入基座的轴承孔位,再连接连杆与曲柄偏心轴颈,之后将活塞与连杆小头通过活塞销连接,最后扣合缸筒上盖即可完成装配,所有转动副位置都预留了润滑脂存储槽,在实际样机运行时可定期加注润滑脂,减少运动副的磨损,延长机构使用寿命。基座的底部做了加厚处理,能抵消曲柄旋转时产生的振动,保证机构运行时的稳定性,不需要额外加装减震脚垫就能在平整台面上稳定运行。
