带内孔安装位的直齿轴齿轮结构

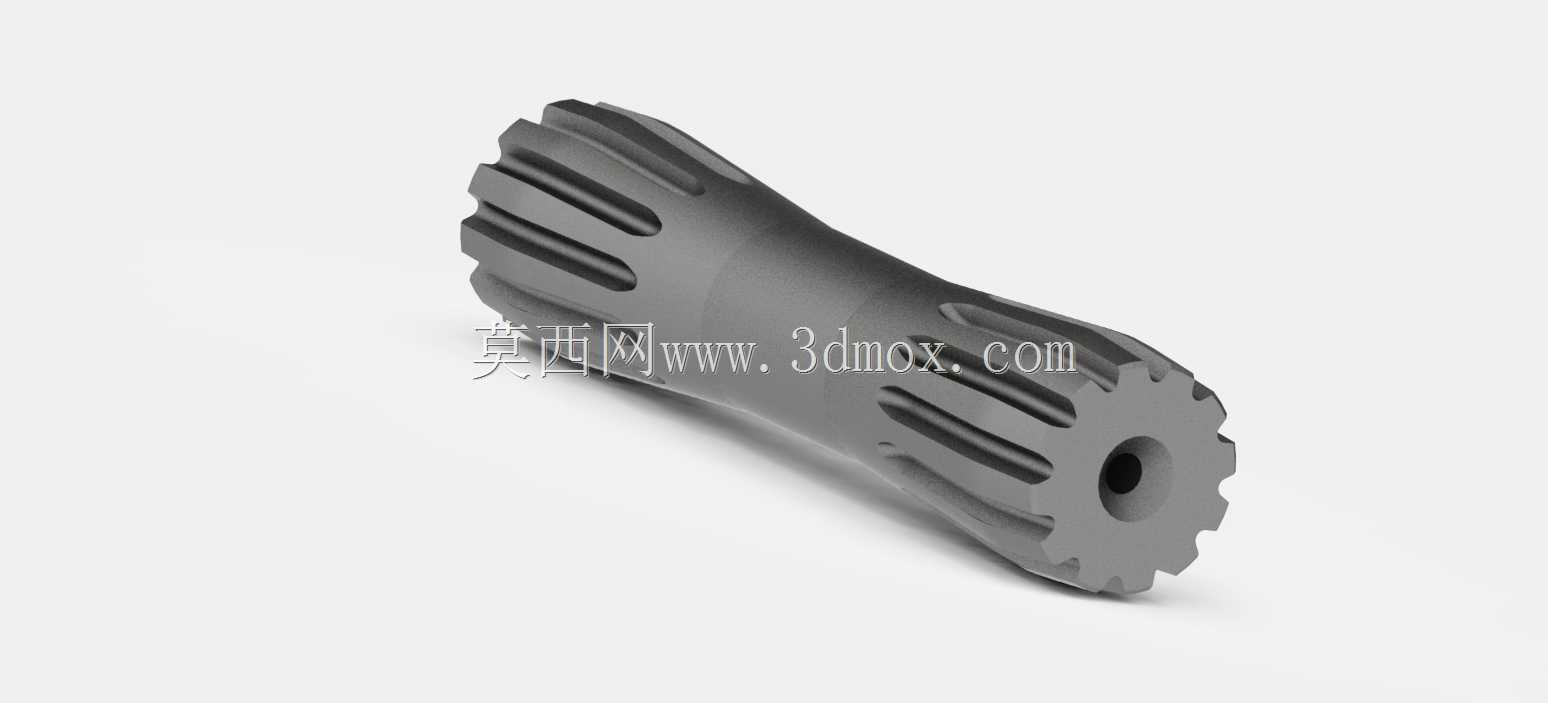

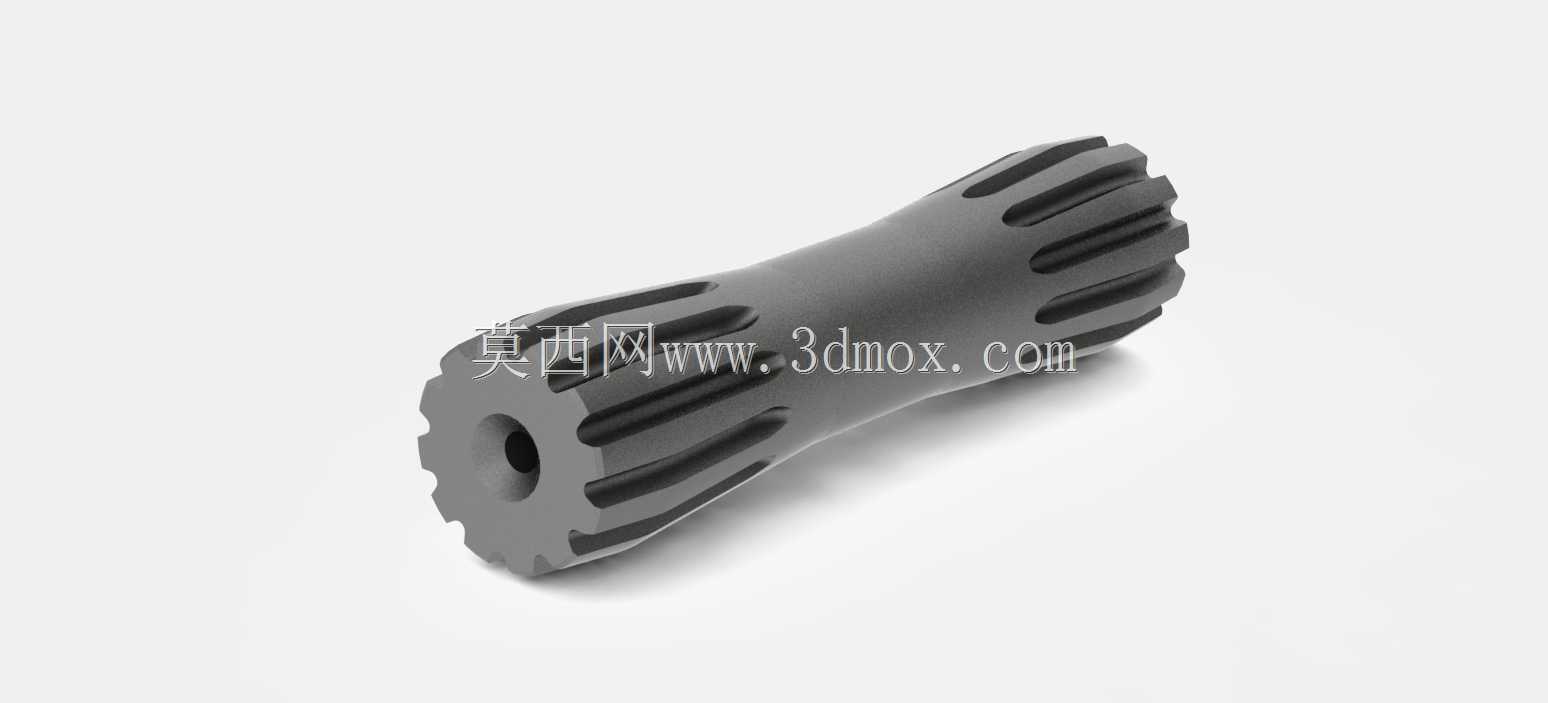

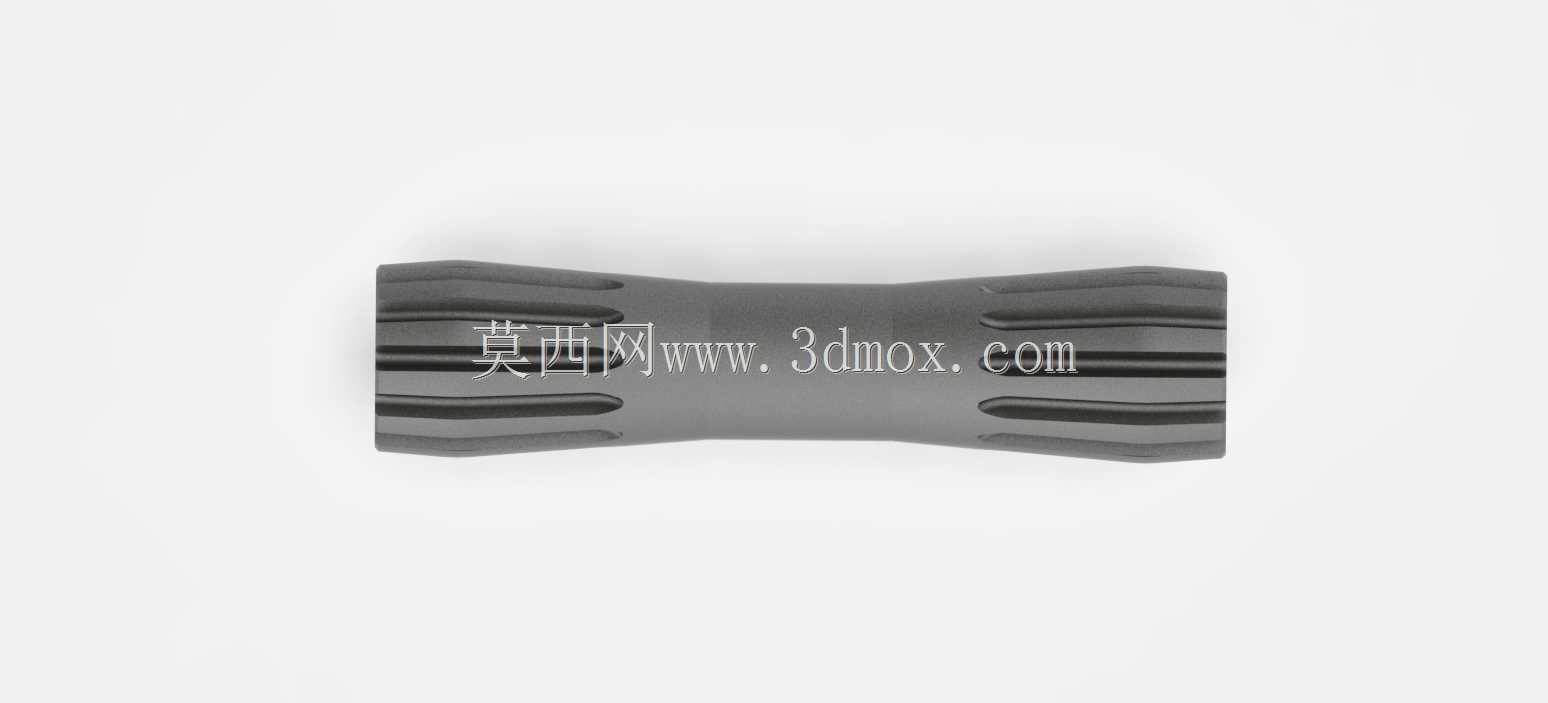

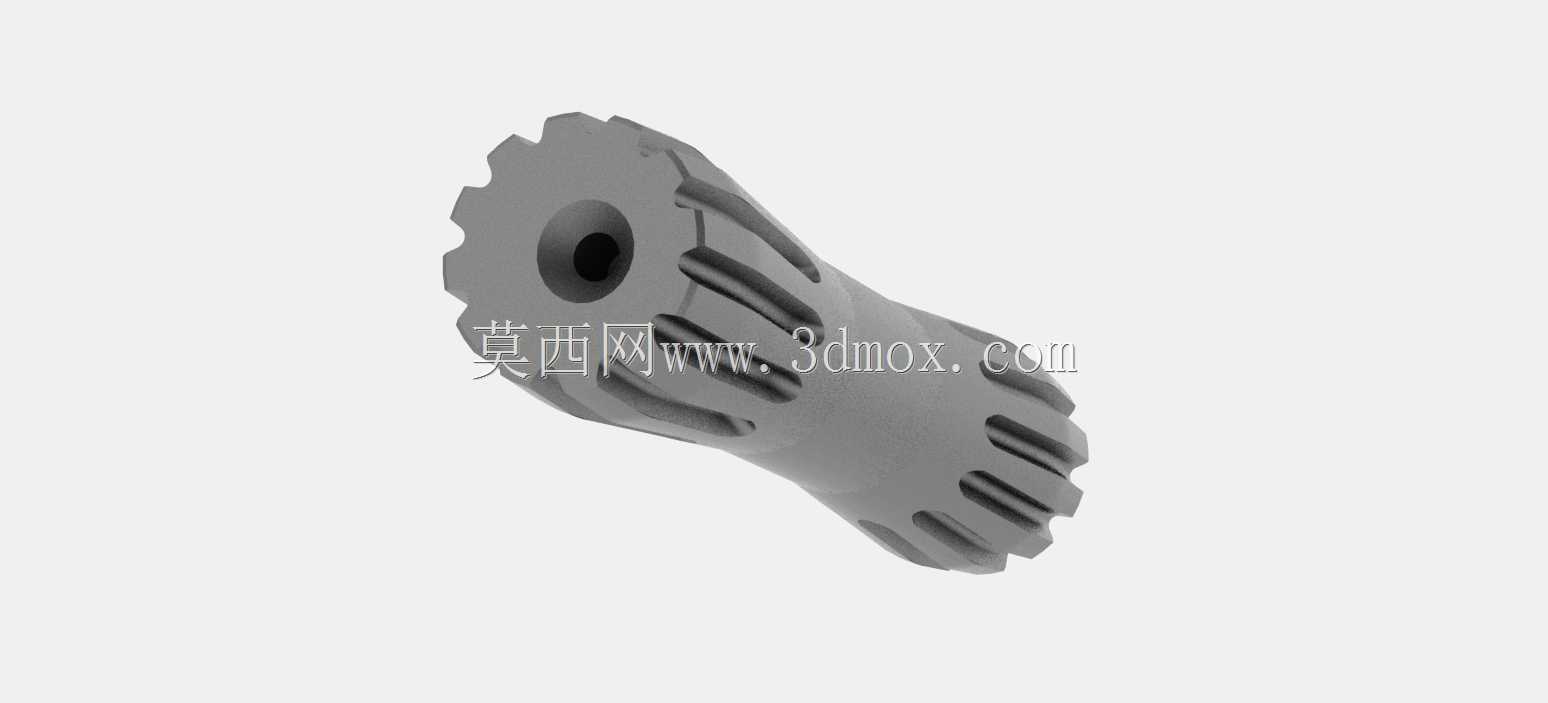

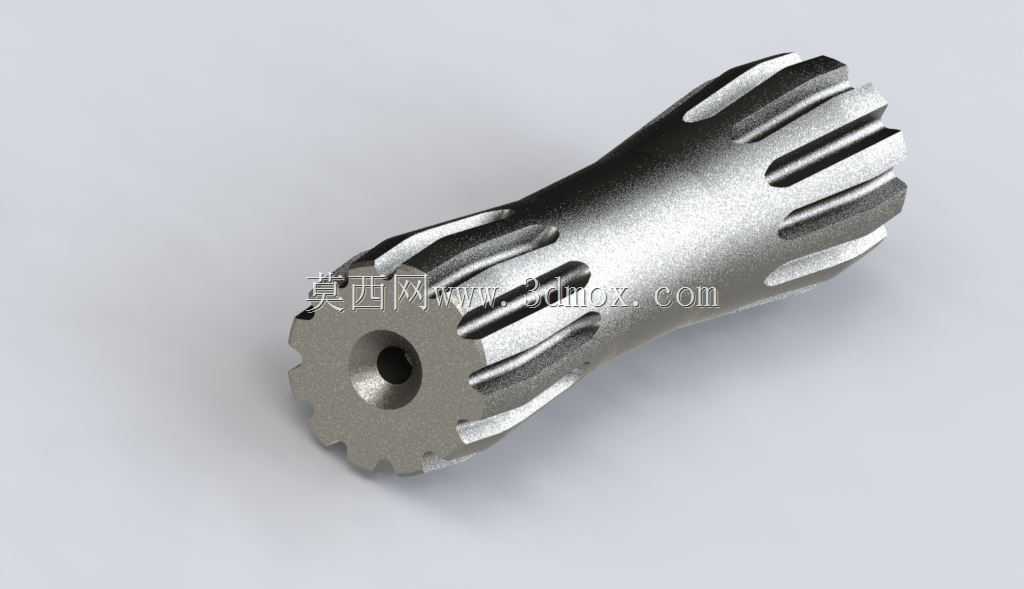

　　这款轴齿轮的结构设计完全围绕小空间内的交错轴动力传递需求展开，齿部采用直齿锥齿的修形方案，齿向做了0.02mm的微鼓形修缘，能有效抵消装配时的微小角度偏差，避免轮齿边缘出现应力集中导致的崩齿问题，在中小载荷的传动场景下，这种修形方案能让轮齿啮合的接触面积提升15%左右，运转时的啮合噪音比未修形的同参数齿轮低3-5分贝。齿轮的轴身部分做了等直径的光轴设计，没有额外的轴肩台阶，一方面是为了适配紧凑安装空间内的无挡圈装配方案，直接通过两端的轴承内圈实现轴向定位，减少轴向的安装尺寸占用；另一方面光轴结构在加工时可以一次走刀完成外圆磨削，同轴度更容易控制在0.01mm以内，能降低高速运转时的径向跳动量。端部的内孔采用带定位沉孔的设计，

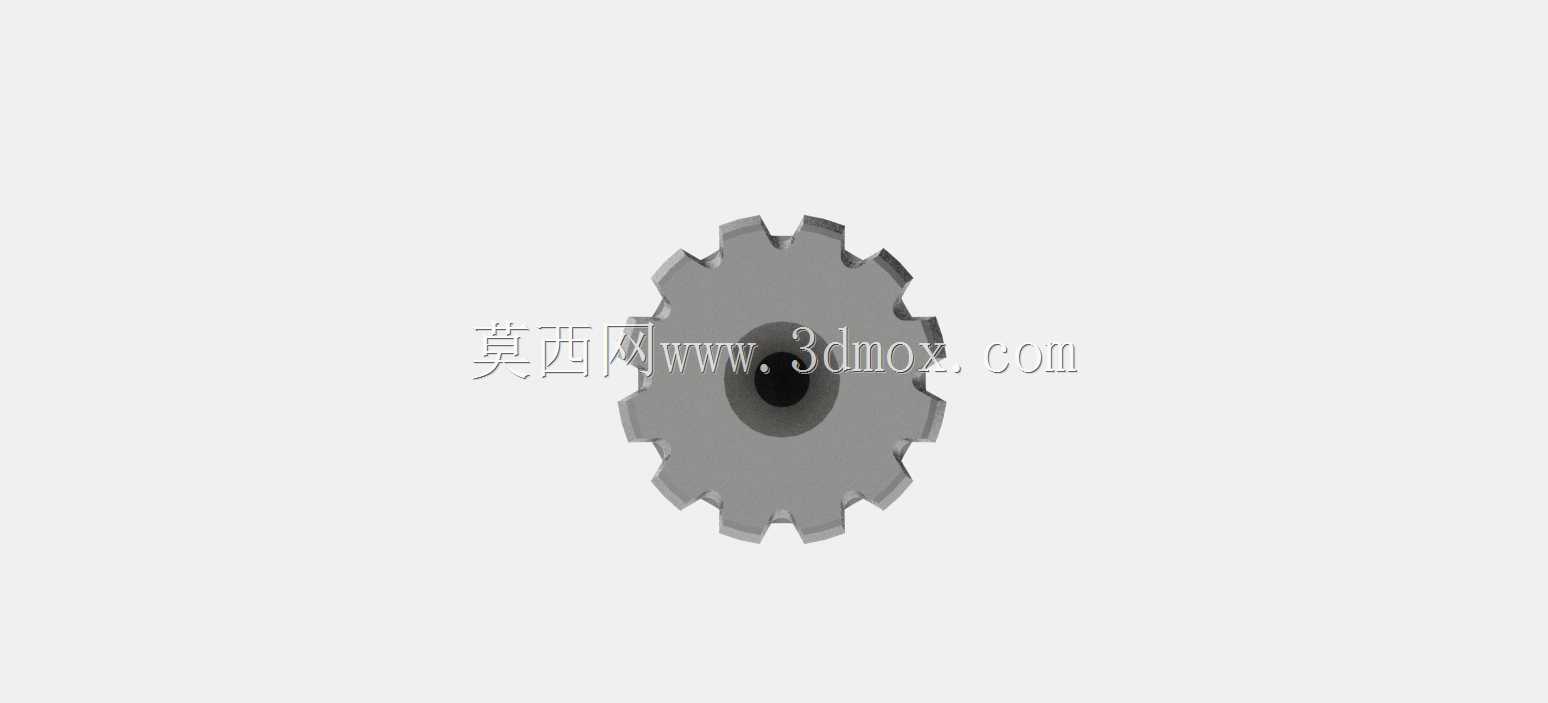

　　中心的小孔为穿丝孔，可适配销连接或者顶丝锁紧的安装方式，和配套传动轴装配时，沉孔的端面能和轴端的定位面完全贴合，保证传动时的同轴度，不会出现偏心导致的传动卡顿。从实际应用场景来看，这类小模数轴齿轮常被用在小型电动工具的动力输出端、桌面级自动化设备的进给传动单元、精密医疗器械的调节机构里，比如手持打磨机的头架传动部分，就需要这类尺寸紧凑、传动平稳的锥齿轮来把电机的水平转动转换为输出轴的垂直转动，因为安装空间狭小，齿轮的轴身长度和最大外径都有严格限制，这款齿轮的最大齿顶圆直径控制在18mm，轴身总长32mm，完全能适配这类狭小空间的安装要求。设计过程中，齿部的参数匹配是核心环节，模数选0.8的小模数，齿数12，压力角采用20度的标准值，

　　既保证足够的轮齿抗弯强度，又不会因为齿高过大导致整体外径超标；齿根部分做了R0.2的圆角过渡，避免淬火处理时出现应力裂纹，同时提升轮齿的抗冲击能力，在频繁正反转的传动场景下，这种圆角过渡能让齿轮的疲劳寿命提升40%以上。轴身的外圆粗糙度要求Ra0.8，和配套的微型深沟球轴承内圈配合时采用k6的过渡配合，既保证装配时不会出现松旷，又能方便维修时的拆卸更换；内孔的粗糙度要求Ra1.6，和传动轴的配合采用H7/h6的间隙配合，装配时涂抹少量润滑脂就能顺利推入，不会出现卡滞。轮齿的加工工艺适配粉末冶金或者精铣加工方案，模型的齿面已经预留了0.05mm的精加工余量，后续如果需要做磨齿处理也能直接基于该模型生成加工路径，不需要额外调整齿形参数。

　　在实际选型使用时，需要注意安装时的轴交角偏差不能超过0.1度，否则会导致轮齿接触偏载，加速齿面磨损；润滑方面采用脂润滑即可，因为这类小齿轮的传动线速度通常不超过2m/s，不需要配置复杂的油润滑回路，装配时在齿面涂抹适量的二硫化钼润滑脂就能满足长期运转的润滑需求。另外齿轮的材质可选20CrMnTi做渗碳淬火处理，表面硬度达到HRC58-62，芯部硬度保持HRC30-35，兼顾齿面的耐磨性和芯部的抗冲击韧性，适合有频繁启停、正反转的传动工况；如果是载荷更小的场景，也可以选用POM或者尼龙材质注塑成型，能进一步降低运转噪音，同时不需要额外润滑，适合对清洁度要求高的办公设备或者食品加工小型设备的传动单元。
