喷气发动机金属安装固定支架结构设计

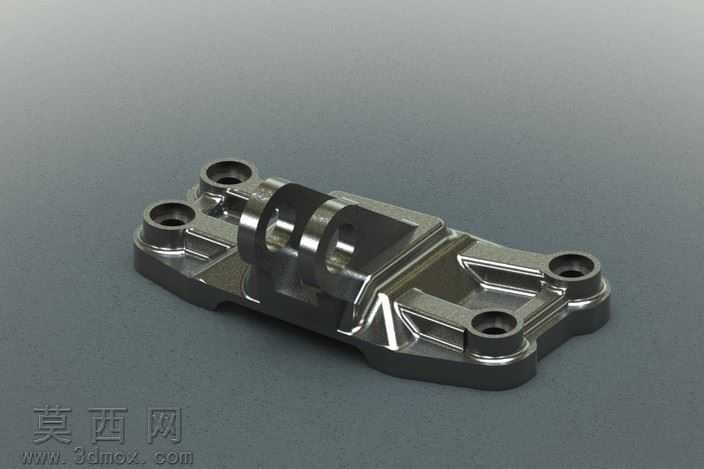

本作品为喷气发动机配套的安装固定支架三维建模成果，建模过程中以航空动力装置的安装承载需求为核心设计依据，全程遵循机械结构设计的强度优先、装配适配原则开展创作。建模阶段首先完成整体结构的基准定位，依据支架的安装点位布局确定四个角位的安装孔位坐标，保证孔位的同轴度、位置度公差符合航空零部件的装配精度要求，孔位周边设计有凸起的加厚承力结构，避免螺栓锁紧时应力集中造成构件形变。主体承载区域采用一体化的筋条布局设计，中部的铰接支撑位做了环形加厚处理，匹配发动机连接端的铰接装配需求，支撑位两侧设计有对称的斜向加强筋，将铰接位承受的动态载荷均匀传导至整个支架平面，在控制整体重量的前提下最大化提升结构的抗扭、抗弯折性能。支架的底板采用变厚度设计，承力区域厚度大于边缘区域，边缘位置做了圆滑的倒角过渡处理，既避免锐边造成的装配划伤，也能减少应力集中点的存在。材质渲染阶段选用航空常用的高强度铝合金材质参数，还原金属构件经精密机加工后的表面质感，对安装孔内壁、铰接配合面做了精加工面的质感区分，非配合面保留均匀的金属哑光质感，清晰呈现不同加工面的工艺差异。结构设计过程中充分考虑了发动机工作状态下的振动载荷传递路径，通过筋条的走向设计引导载荷分散至四个安装固定点，避免局部应力过载造成的结构失效，同时对整体结构做了轻量化优化，在保证结构强度满足工况要求的前提下尽可能去除非必要的冗余材料，降低支架自身重量对发动机整体推重比的影响。建模过程中对所有的配合尺寸做了参数化关联，可根据不同型号的喷气发动机安装需求快速调整孔位间距、支撑高度、筋条厚度等参数，具备较强的设计复用性，整体结构无多余几何特征，所有转角位置均做了应力释放的圆角处理，符合航空机械零部件的设计规范，可直接用于后续的工程分析、工艺编制以及装配模拟环节。
