U型翅片盘管式制冷换热单元结构

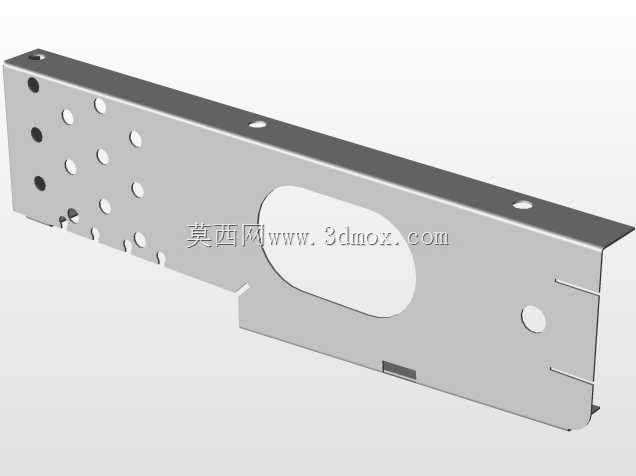

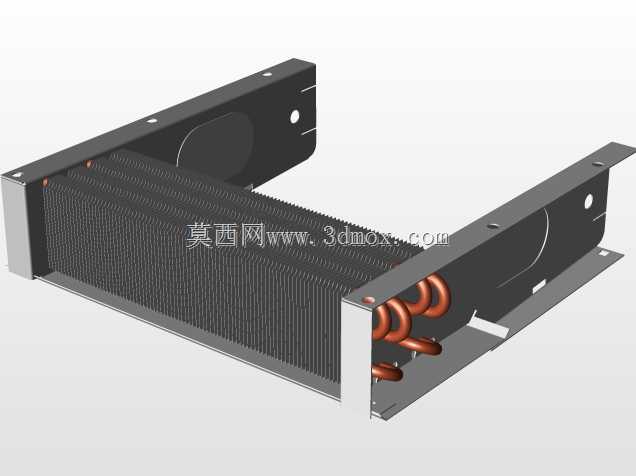

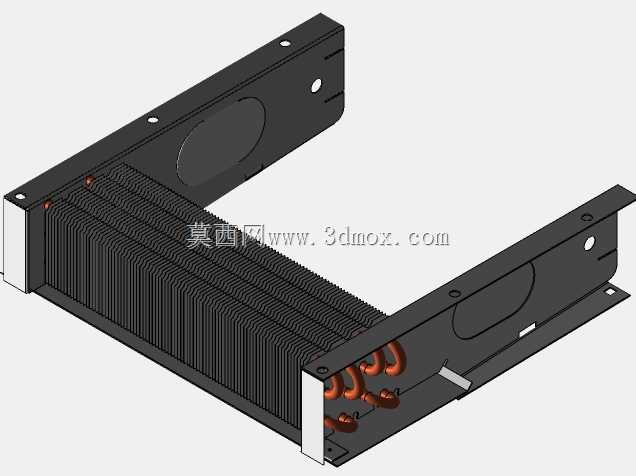

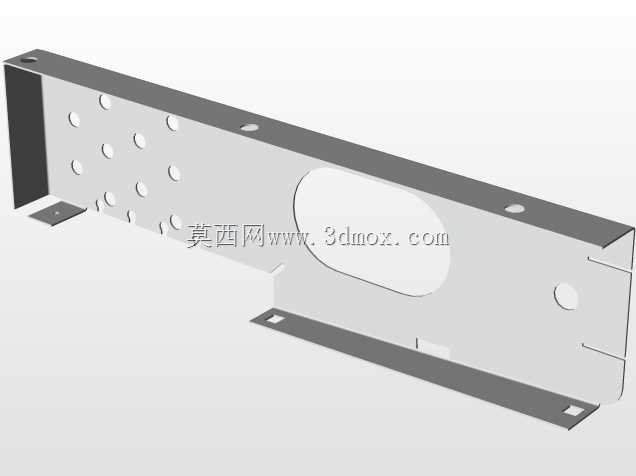

　　这款U型结构的制冷换热部件，多应用在小型嵌入式制冷舱、紧凑型工业冷柜、电子设备温控冷却单元这类安装空间受限的场景里，核心作用是通过冷媒相变过程完成冷量传递，把流经翅片间隙的空气温度降到设定区间，维持密闭腔体的低温环境。从结构设计逻辑来看，整体采用双侧平行安装边加底部连通的U型折弯钣金作为承载机架，安装边上预留的多个圆形通孔，是用来适配不同安装位的螺栓固定需求，安装边的椭圆避让槽，是为了抵消钣金加工公差、安装面平面度误差带来的装配应力，避免强行锁附导致机架变形挤压内部翅片。机架内侧排布的密集铝制翅片，采用等间距冲压成型工艺，每片翅片都通过胀管工艺和内部的铜质盘管紧密贴合，消除接触热阻，提升换热效率，翅片的排布方向顺着空气流通路径设置，

　　尽可能降低风阻，让冷却气流可以均匀穿过每一层翅片间隙，带走盘管传递出的冷量。底部露出的多组U型铜盘管弯，是冷媒的循环流道，采用连续弯管工艺减少焊口数量，降低冷媒泄漏风险，盘管的进出口端预留了标准管路接口，可以直接对接制冷系统的毛细管与回气管，不需要额外做转接加工。在安装边界上，整体机架的双侧安装边外侧间距为标准19英寸机柜适配尺寸，深度方向的尺寸控制在150mm以内，可以直接嵌入标准机柜的空闲槽位，不需要额外改造机柜结构，安装时只需要将安装边的固定孔对准机柜立柱的对应孔位，锁上M4规格的固定螺栓即可完成机械固定，管路对接时要注意给盘管接口预留至少20mm的操作空间，方便扳手拧紧纳子。实际应用中，这类换热单元通常搭配轴流风扇使用，

　　风扇安装在翅片组的进风侧，气流顺着翅片间隙流动时，和盘管内的低温冷媒完成热交换，吹出的冷风直接送入需要制冷的腔体，结构上没有多余的突出部件，所有管路弯都藏在U型机架的内侧空间，安装和后续维护过程中不会因为磕碰导致盘管变形、翅片倒伏。设计时特意将翅片组的高度控制在机架内侧高度以下，上下都预留了3mm的间隙，避免装配过程中翅片边缘和机架摩擦产生铝屑，掉入制冷系统造成毛细管堵塞，机架表面做了黑色喷塑处理，既可以提升钣金的防锈能力，也能避免长期在低温高湿环境下工作出现凝露锈蚀的问题。盘管采用紫铜材质，和铝翅片结合后兼顾了导热效率与结构强度，弯管位置的曲率半径经过优化，既保证了冷媒流动的顺畅性，不会因为弯管处截面变形产生流阻，

　　也尽可能压缩了整体结构的占用空间。在设备选型适配时，需要注意这款换热单元的冷量覆盖范围，适合容积在50L以内的小型密闭腔体制冷，搭配100W以内的压缩机制冷系统即可达到预期的降温效果，如果应用在粉尘较多的工业场景，可以在进风侧额外加装防尘滤网，避免粉尘堵塞翅片间隙影响换热效率，滤网的安装可以直接利用机架安装边上的预留孔位固定，不需要额外打孔。
