带定心结构双刃金属钻孔刀具

　　在常规机械加工的孔加工工序里，这类带两端切削结构的钻孔刀具，常被用于轴类、套类零件端面的定位中心孔加工，也可完成薄板件的贯通钻孔作业，适配台式钻床、立式加工中心、手持电钻等多类加工设备，覆盖普通碳钢、铝合金、铜合金等常见金属材料的切削场景。从实际加工需求出发，这类刀具的设计核心是解决普通钻头钻孔初期的滑移跑偏问题，刀具一端采用小直径定心切削刃，另一端为常规直径钻孔切削刃，定心刃先接触工件表面，通过短刃高刚性的结构扎入工件表层形成定位凹坑，后续主切削刃沿着定位凹坑进给，能将孔位的同轴度误差控制在0.02mm以内，避免普通钻头刚接触工件时因表面不平整、进给受力不均出现的孔位偏移问题，尤其适合对孔位精度有要求的装配孔、定位孔加工。

　　刀具主体采用高速钢基材整体磨制，切削刃部分做了对称刃磨处理，两条主切削刃的角度、长度保持一致，排屑槽为螺旋式结构，螺旋角设置在30度左右，能在切削过程中顺畅排出金属切屑，避免切屑堵塞在孔内造成孔壁划伤、刀具崩刃的问题。刀具的柄部为直柄结构，适配通用钻夹头的装夹范围，装夹时不需要额外的过渡套，能快速完成设备上的装夹找正，柄部的圆柱度控制在h6公差范围内，装夹后刀具的径向跳动量可控制在0.01mm以内，保证高速旋转时的切削稳定性。从外形尺寸的适配边界来看，这类刀具的总长根据加工孔径不同设置有多个规格，小规格款总长控制在50mm以内，适合狭小空间内的孔加工，大规格款总长不超过150mm，能满足常规零件的钻孔深度需求，

　　定心刃的长度一般不超过3mm，既保证足够的定位深度，又不会在工件表面留下过深的工艺凹坑影响后续装配。在实际使用场景中，这类刀具除了完成中心孔加工，还可用于去除孔口毛刺、完成孔口的倒角作业，一把刀具可完成多道工序，减少机加工过程中的换刀次数，提升批量加工的生产效率。刀具的切削刃后角做了差异化磨制，定心刃的后角略大于主切削刃后角，降低小直径刃部的切削阻力，避免小直径刃在进给时出现折断问题，主切削刃的后角控制在8度左右，兼顾刃口强度与切削锋利度，在常规进给参数下能保持稳定的切削状态，不需要频繁修磨刃口。针对不同的加工材料，刀具的刃口可做对应调整，加工铝合金等软质金属时可适当增大刃口前角，降低切削阻力减少粘屑问题；

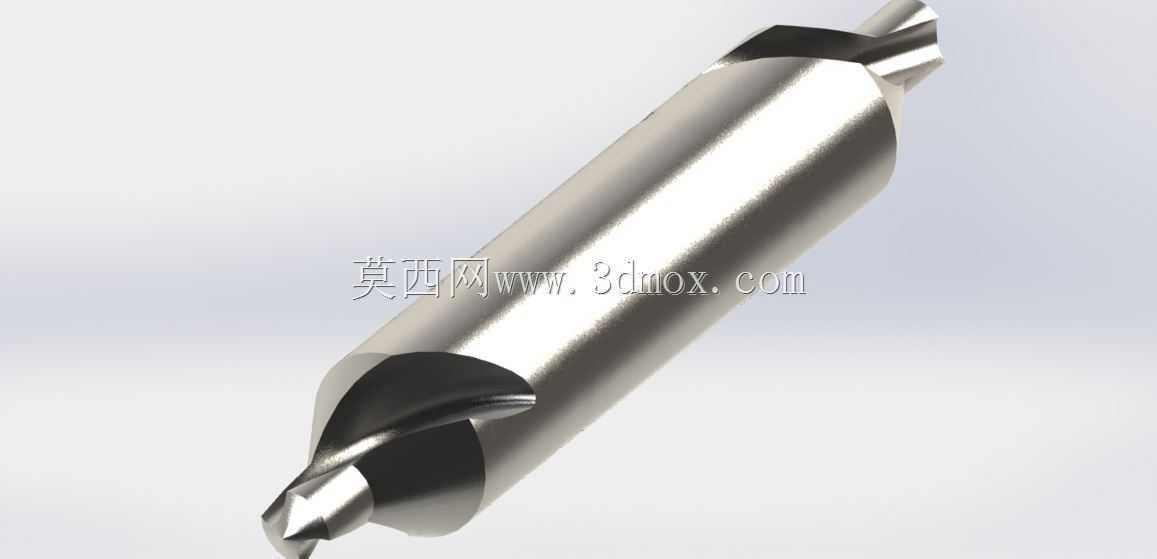

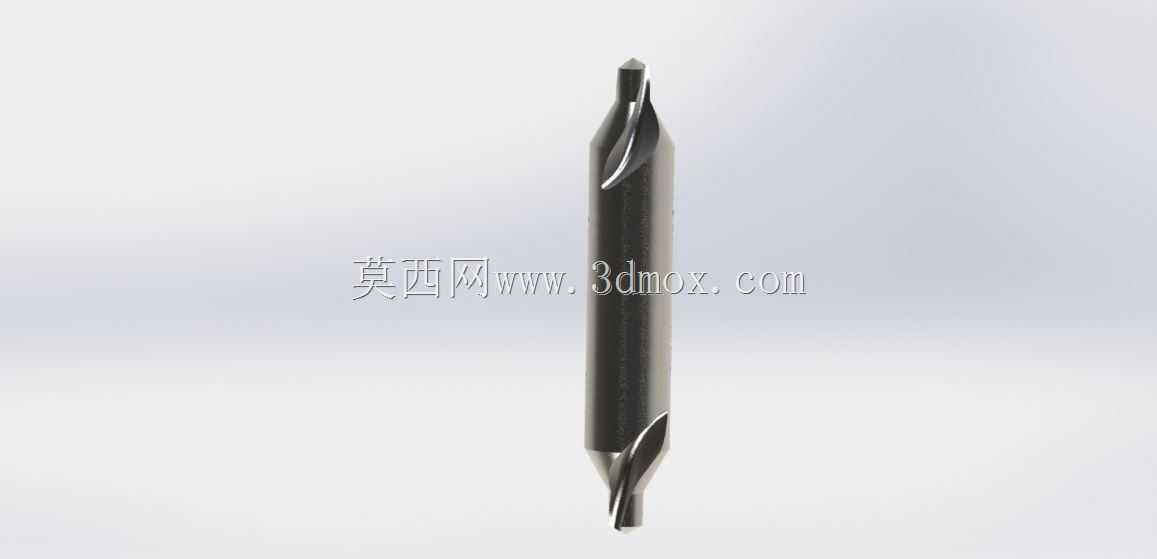

　　加工淬火钢等硬质材料时可适当减小前角，提升刃口的抗冲击能力，避免崩刃。这类刀具的外形为回转体结构，三维建模过程中通过旋转特征生成主体轮廓，再通过螺旋扫描特征切除排屑槽部分，最后对切削刃部分做倒角与刃口细化处理，模型还原了刀具的所有功能结构，可用于加工工艺仿真、刀具装配干涉检查、加工教学演示等场景，能直观展示刀具的切削原理与结构特点，帮助工艺人员提前预判加工过程中可能出现的排屑、干涉问题，优化加工参数设置。
