英制圆锥密封连接接头结构设计

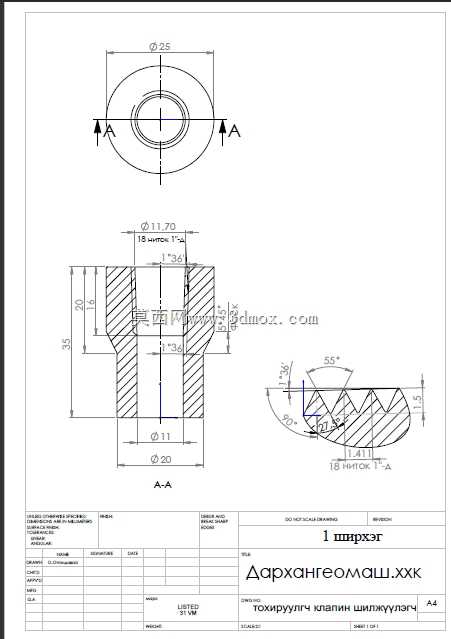

　　这类带内锥密封结构的接头，在低压流体输送管路、小型气动回路、润滑脂加注系统里应用十分普遍，区别于普通直螺纹直通接头，它依靠锥面的紧密贴合实现线接触密封，不需要额外加装密封垫片就能耐受常规工况下的介质渗漏，日常在小型机床润滑管路、汽修气动工具接驳点、民用供水支路的转接位置都能见到同结构零件的身影。从结构设计逻辑来看，这个零件采用外圆定位、内锥密封、内螺纹锁紧的组合方案，上端外圆直径25mm，作为安装时的扳手夹持位与轴向定位基准，下端外圆直径20mm，可直接插入对应规格的管路承口或者安装基座的预留孔内，轴向总高16mm，安装后突出基座表面的高度不超过10mm，不会在紧凑的管路布局里产生干涉。中间的通孔最小直径11mm，

　　保证介质流通的通径满足小流量输送需求，不会产生过大的流阻损失，内孔上端的锥面角度为55度，正好匹配英制密封管螺纹的牙型角，和外螺纹件拧紧时，锥面会随着拧紧力矩的增加产生微量弹性变形，填满配合面的微观间隙，相比直螺纹加生料带的密封形式，这种锥面密封的重复拆装性能更好，多次拆装后只要锥面没有产生磕碰划伤，依然能保持可靠的密封效果。设计时特意将上端外圆到锥面的过渡位置做了1.36mm的退刀结构，一方面是加工内锥和内螺纹时给刀具留出退刀空间，避免刀具在行程末端撞刀导致零件报废，另一方面这个退刀槽也能储存少量润滑脂，在拧入配合件时减少螺纹和锥面的摩擦磨损，降低拧紧时的力矩衰减。零件下端的外圆做了1x45度的倒角，安装时可以顺利对准安装孔，

　　不会因为孔口的毛刺卡滞导致安装偏斜，上端面的内孔口也做了微小倒角，去除机加工产生的飞边，避免装配时割伤操作人员或者刮坏配合件的密封端面。从加工工艺性角度考虑，这个零件的所有回转面都可以在普通车床上一次装夹完成加工，不需要二次装夹找正，能有效保证内锥面和外圆的同轴度，避免因为同轴度误差导致锥面配合时出现单侧间隙，影响密封性能。锥面的表面粗糙度要求控制在Ra1.6以内，太粗糙的话微观尖峰容易在拧紧时被压溃，产生金属碎屑残留在密封面上，反而会造成渗漏，太光滑则加工成本过高，对于这类常规压力等级的接头来说性价比不足。实际选型使用时需要注意，这类锥密封接头的拧紧力矩不能过大，否则会导致锥面产生塑性变形，下次拆装时就无法实现有效密封，

　　通常在铜质或者铝合金材质的接头上，拧紧力矩控制在12-15N·m即可，钢质接头可以适当提高到20N·m左右，安装前要检查锥面是否有磕碰、划痕、锈蚀等缺陷，哪怕是0.1mm深度的周向划痕，都可能导致密封失效。另外这个零件的内螺纹规格匹配英制55度密封管螺纹，和公制螺纹不能强行混装，否则不仅密封失效，还会直接损坏螺纹牙型，导致整个接头报废。在管路布局设计时，要给这个接头留出足够的扳手操作空间，上端25mm的外圆适合用24mm的开口扳手拧紧，周围至少要留出30mm的操作空间，避免扳手无法卡到位导致拧紧力矩不足。这类接头相比法兰连接的接头结构更紧凑，重量更轻，在空间受限的小型设备上优势明显，而且不需要配套螺栓、垫片等紧固件，装配效率更高，日常维护时拆装也更方便，只要配合面没有损伤，重复使用次数可以达到十次以上，能有效降低设备的维护成本。
