带内齿结构的圆柱钻槽加工构件

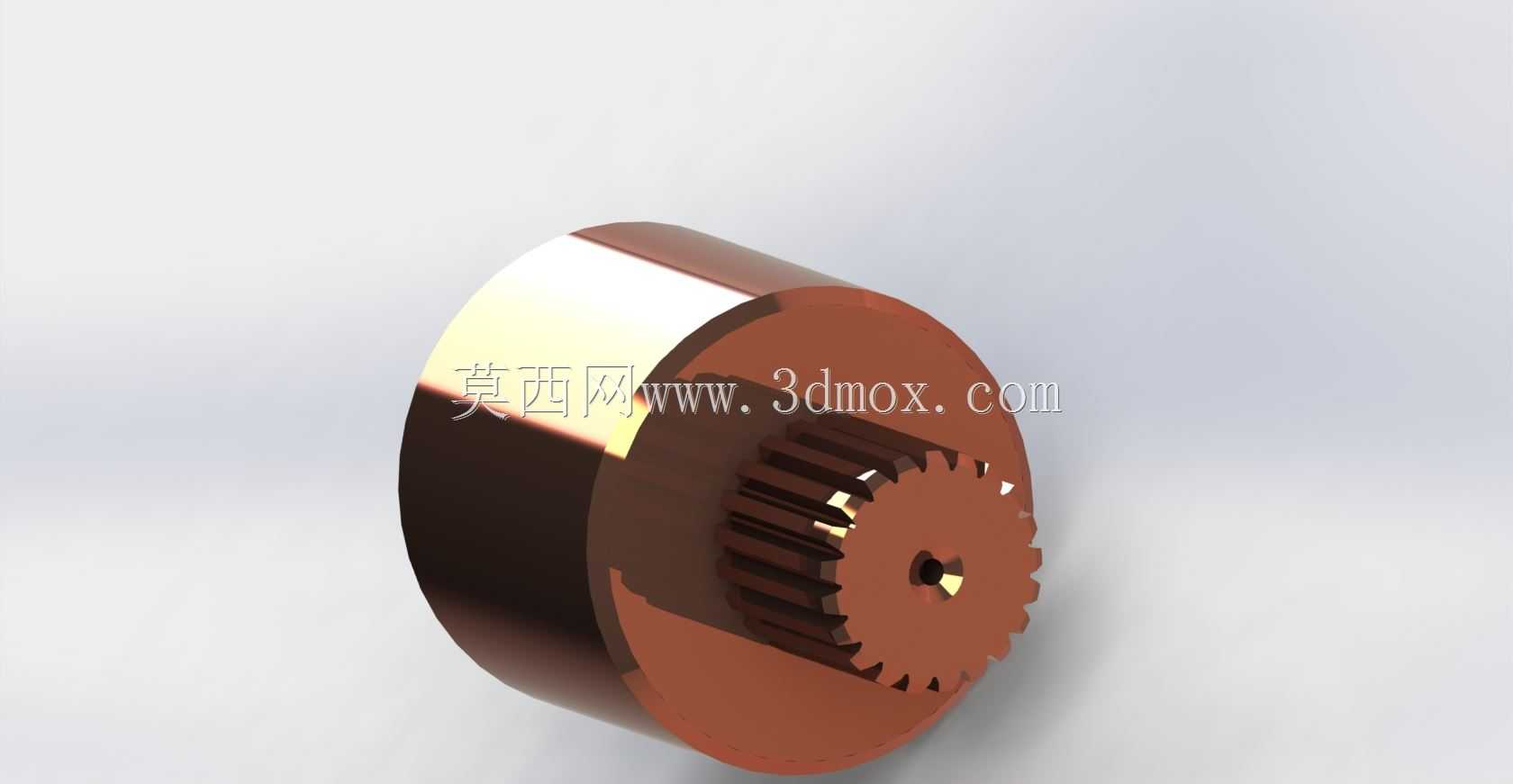

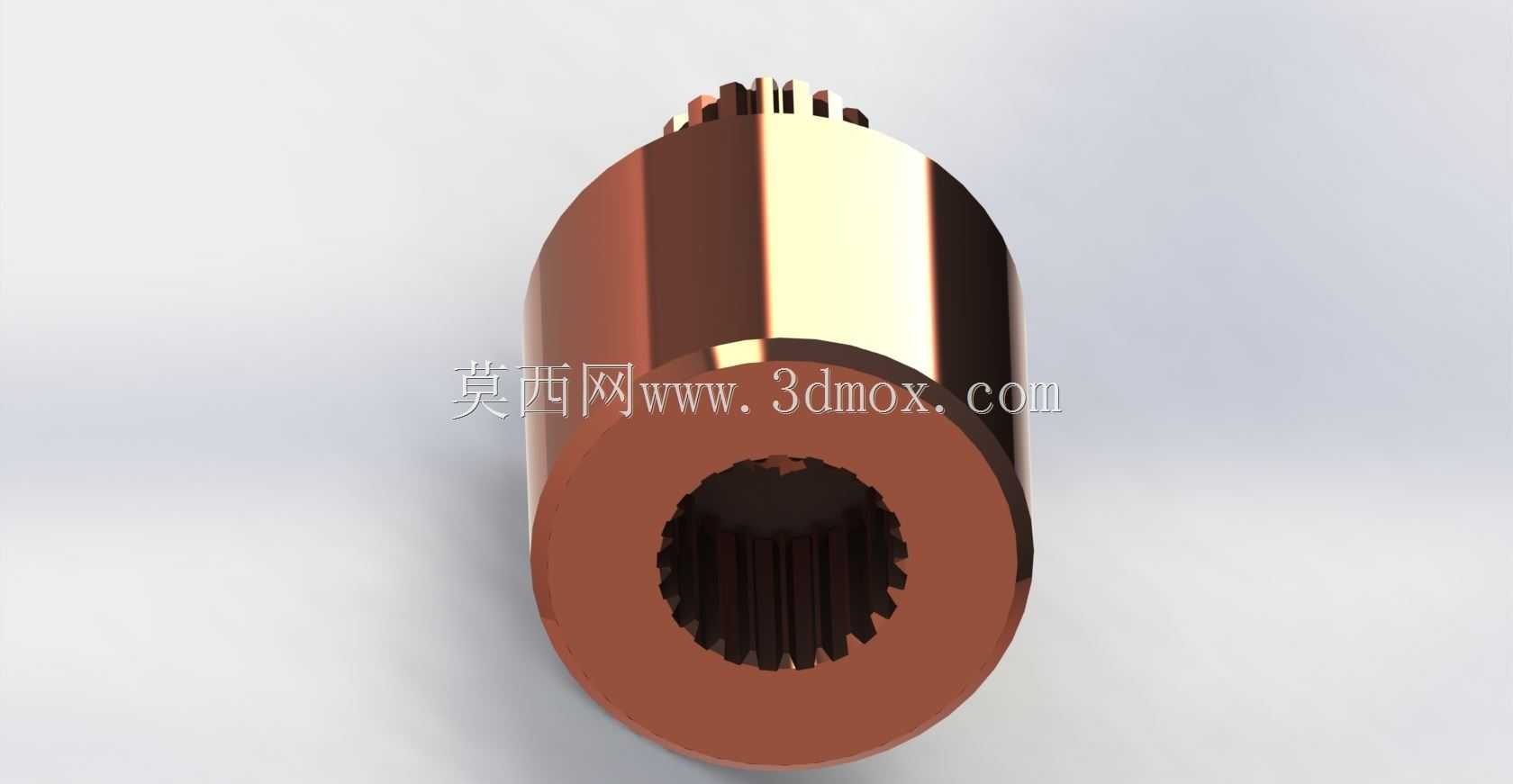

　　在精密钻削加工场景中，这类带内齿结构的圆柱钻槽构件，常作为专用钻床工装的核心配合件使用，适配小直径深孔、异形孔的批量钻削工序，尤其在电子五金、小型精密传动件的加工产线中，能为钻削刀具提供稳定的定位基准与扭矩传递路径。从实际使用场景来看，该构件多安装在多轴钻床的输出轴端，外圆柱面作为安装定位面，与工装座的内孔采用H7/h6间隙配合，安装时需保证外圆径向跳动不超过0.02mm，避免钻削过程中出现偏摆导致孔位超差。构件端面的内齿结构并非传动齿，而是用于和钻夹头的驱动爪啮合，传递钻削所需的扭矩，齿形采用渐开线短齿设计，齿顶高系数取0.8，相比标准齿形能承受更大的冲击载荷，适配高速断续钻削的工况，齿部表面做了硬化处理，

　　表面硬度可达HRC55-60，长期啮合使用不会出现齿面压溃、磨损的问题。中心的小孔为钻套安装孔，用于镶嵌硬质合金钻套，引导钻头进给，孔的内径公差严格控制在H6范围，与钻套外径过盈配合，过盈量控制在0.01-0.02mm，保证钻套安装后无松动，钻头进给时的导向精度满足IT7级孔加工要求。设计过程中，首先根据配套钻床的输出轴尺寸确定外圆柱的直径与长度，外圆长度需覆盖工装座的配合深度，同时预留3-5mm的轴向调整余量，方便安装时调整钻槽的轴向位置，匹配不同长度的钻头进给行程。内齿的参数设计参考了配套钻夹头驱动爪的尺寸，齿数选择24齿，模数取0.5，既保证啮合时的接触面积足够传递额定钻削扭矩，又避免齿距过小导致加工难度提升、

　　啮合时容易卡滞的问题。齿部与中心钻套孔的同轴度要求控制在0.01mm以内，这一精度直接决定了钻削孔的位置精度，建模时需将齿形的分度圆与中心孔设置为同轴约束，加工时采用一次装夹完成内齿与中心孔的精加工，避免二次装夹带来的定位误差。外圆柱面的粗糙度要求达到Ra1.6，保证与工装座配合时的滑动顺畅，同时减少配合间隙带来的振动；内齿齿面粗糙度要求Ra3.2，兼顾啮合传动的平稳性与加工经济性；中心钻套安装孔的粗糙度要求Ra0.8，保证硬质合金钻套压装后贴合紧密，不会出现切削液渗入配合间隙导致钻套锈蚀松动的问题。从安装边界来看，该构件的轴向总长度不超过配套工装座的安装腔深度，外圆直径比工装座内孔大0-0.01mm作为安装引导倒角，

　　方便装配时快速导入；端面的齿部顶端做了0.2mm的倒角，避免与钻夹头驱动爪啮合时出现尖角磕碰，导致装配卡滞。实际使用中，这类构件需要定期检查内齿的磨损情况，当齿面磨损量超过0.1mm时需及时更换，避免啮合间隙过大导致钻削扭矩传递不稳，出现钻头崩断、孔位偏移的问题；同时每次更换钻套时需清理中心孔内的切屑与油污，保证钻套安装到位，导向精度不受影响。在小批量零件钻削加工场景中，这类构件也可适配台式钻床的简易工装，通过外圆与V型块配合定位，配合压板压紧即可使用，无需复杂的工装调整，能快速完成异形零件的钻孔工序，相比通用钻夹头的装夹方式，定位精度提升40%以上，钻削过程中的振动明显降低，钻头的使用寿命也能得到有效延长。建模过程中，齿形部分采用参数化绘制，先绘制单个齿的渐开线轮廓，通过圆周阵列完成全部齿形的构建，再与基体做布尔合并，保证齿形的参数一致性；中心孔与外圆的同轴度、齿形与中心孔的位置度都通过几何约束严格控制，导出的三维模型可直接用于数控加工编程，也可用于工装装配的干涉检查，提前预判装配时可能出现的配合问题，减少现场装配的调整时间。
