铰接式管线固定支撑座结构设计

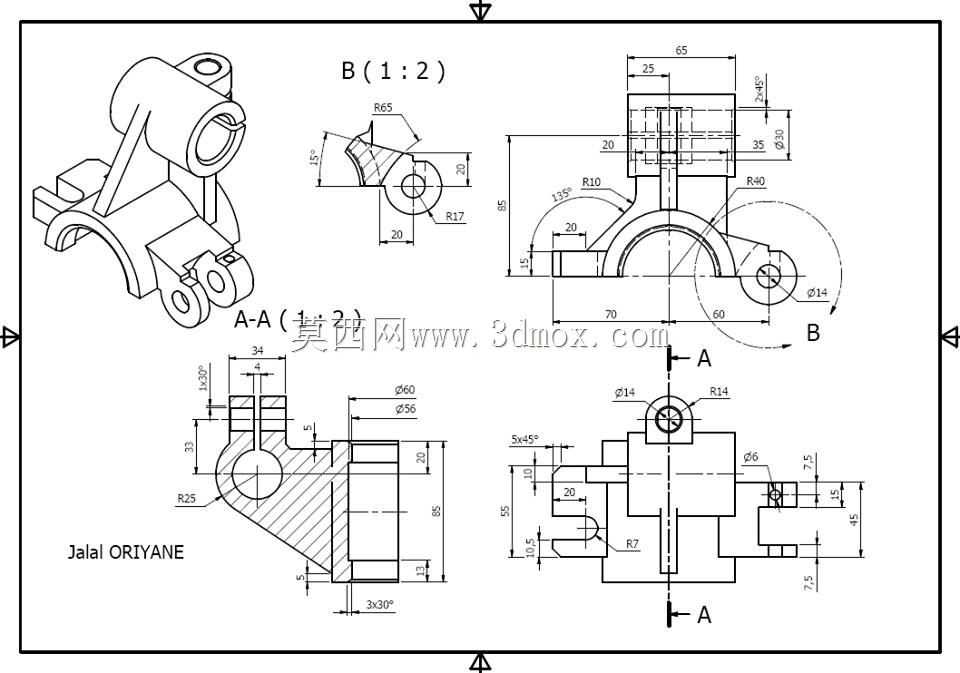

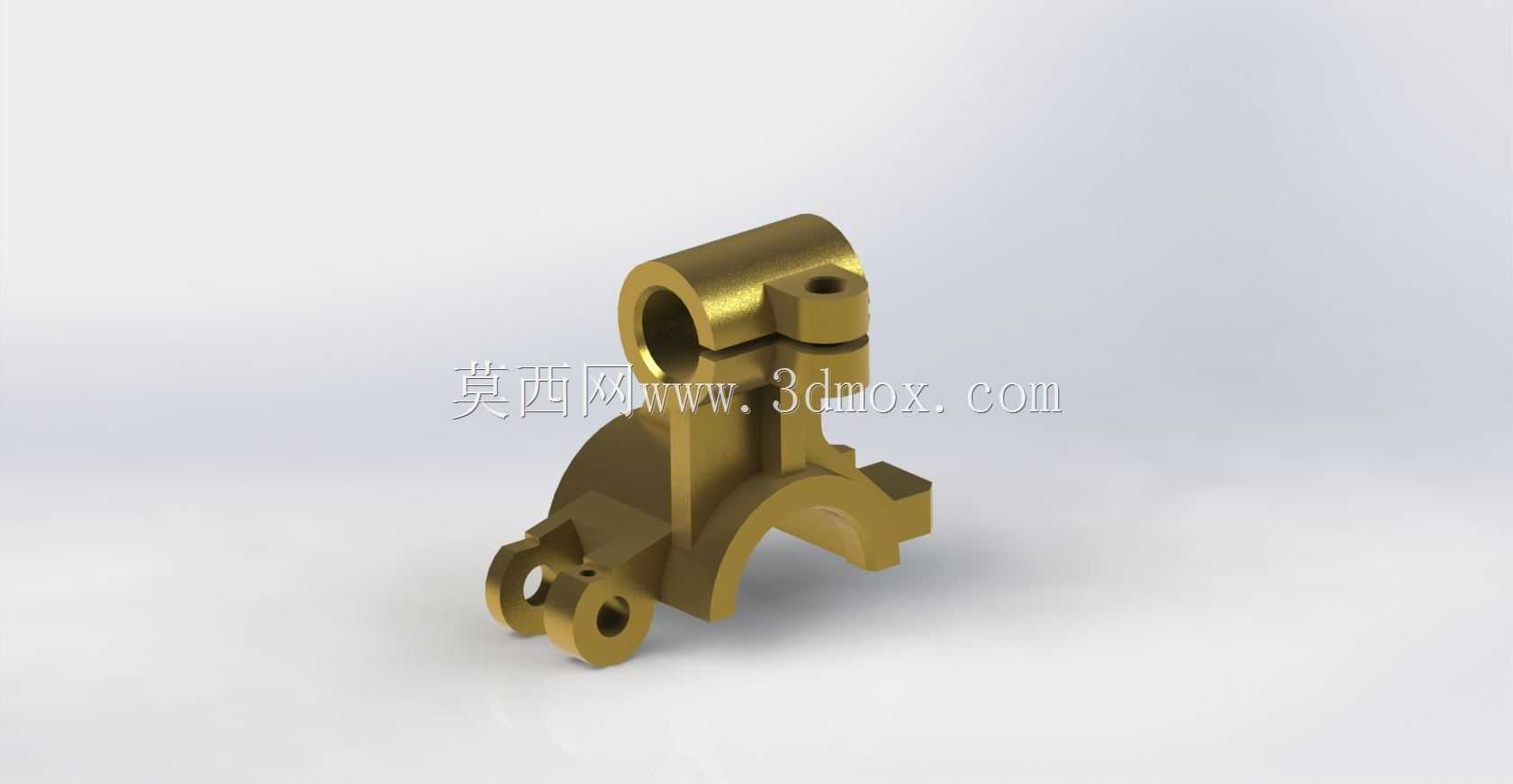

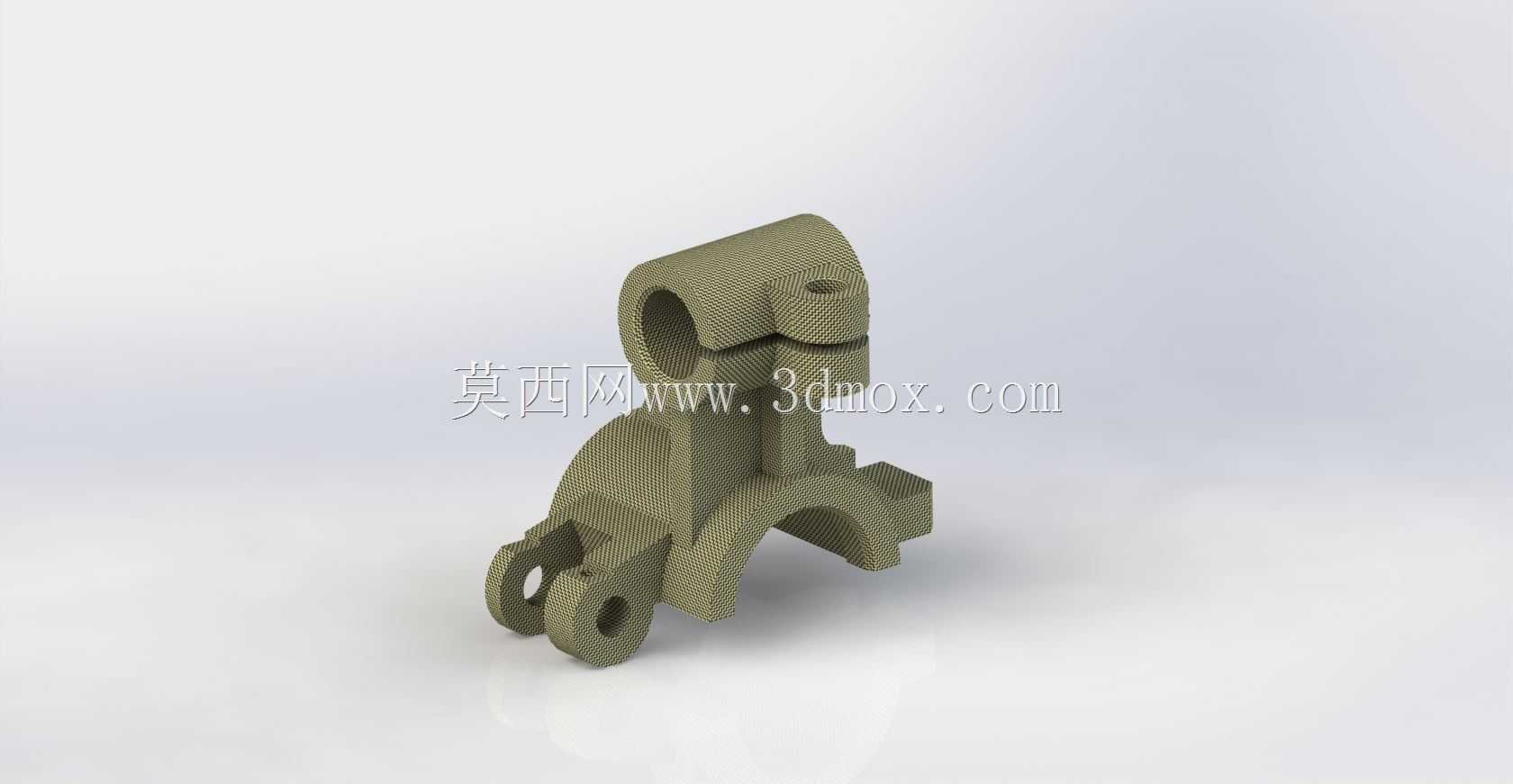

　　这类铰接式支撑构件多应用在工业流体管路布设、小型传动机构的走线走管固定场景中，核心作用是为穿过的管线、细轴类零件提供可小角度摆动的支撑约束，避免设备运行过程中管线受刚性拉扯出现磨损、折损问题。从结构构型来看，构件上部采用开缝式圆柱夹紧孔设计，孔侧预留锁紧凸台，凸台上加工有同轴螺纹安装孔，装配时通过紧固件收紧开缝即可抱紧穿过孔内的管件或轴件，夹紧力可通过紧固件锁紧力矩灵活调整，适配不同外径的被固定件，同时开缝结构也能补偿被固定件的尺寸公差，降低加工精度要求带来的成本压力。下部结构采用半圆弧抱合面搭配双侧铰接耳的设计，半圆弧面可与下方的基座、固定轴面贴合，增大接触面积降低接触面压，避免长期受力出现局部压溃变形；两侧铰接耳上加工有同轴销孔，可通过圆柱销与下方固定基座形成铰接副，允许整个支撑座绕销轴在一定角度范围内摆动，适配设备运行中被固定管线随动位移的需求，比如在有小幅振动、往复摆动的设备工位上，这种铰接结构可以释放管线的弯曲应力，避免应力集中在管线固定点造成疲劳断裂。

　　设计过程中首先要明确安装边界的尺寸约束：上部夹紧孔的内径要匹配常用管线的外径规格，孔的轴向长度要保证足够的抱紧接触面积，避免夹紧力不足出现管线滑脱；下部铰接耳的销孔中心到上部夹紧孔中心的垂直距离，要根据安装空间的避让要求确定，保证摆动过程中构件不会和周边其他零部件发生运动干涉。开缝的宽度设计要兼顾锁紧行程和结构刚性，缝宽过小会导致锁紧行程不足，无法适配公差偏大的被固定件，缝宽过大则会降低上部圆柱结构的自身刚性，长期受交变载荷容易出现开缝处永久变形，丧失夹紧能力。铰接耳的厚度要根据支撑的载荷大小核算，保证销孔处的挤压强度满足使用要求，避免长期受摆动载荷出现耳板开裂、销孔变形失圆的问题。

　　从实际装配逻辑来看，这类构件不需要复杂的安装工序，先将下部铰接耳通过销轴与基座连接，确认摆动顺畅无卡滞后，再将需要固定的管线穿入上部夹紧孔，调整到合适的伸出长度后锁紧凸台处的紧固件即可完成安装。构件上的多个安装孔位都做了倒角处理，既方便装配时销轴、紧固件的导入，也能去除加工毛刺避免划伤操作人员或管线外保护层。整体构型没有冗余的结构设计，所有曲面、凸台都是为了实现功能、提升结构强度服务，下部半圆弧面与上部圆柱孔的轴线平行度控制在合理公差范围内，保证被固定的管线与下部铰接轴的位置精度，避免装配后出现附加的弯曲应力。在材料选择上这类构件多采用铸造黄铜或者高强度铝合金加工，黄铜材质自带润滑特性，铰接摆动过程中不需要额外添加润滑脂就能保证动作顺畅，同时耐腐蚀性较好，适合在有潮湿、少量腐蚀介质的车间环境中使用，不会轻易生锈导致铰接副卡滞。
