十字轴式流体分流连接构件结构设计

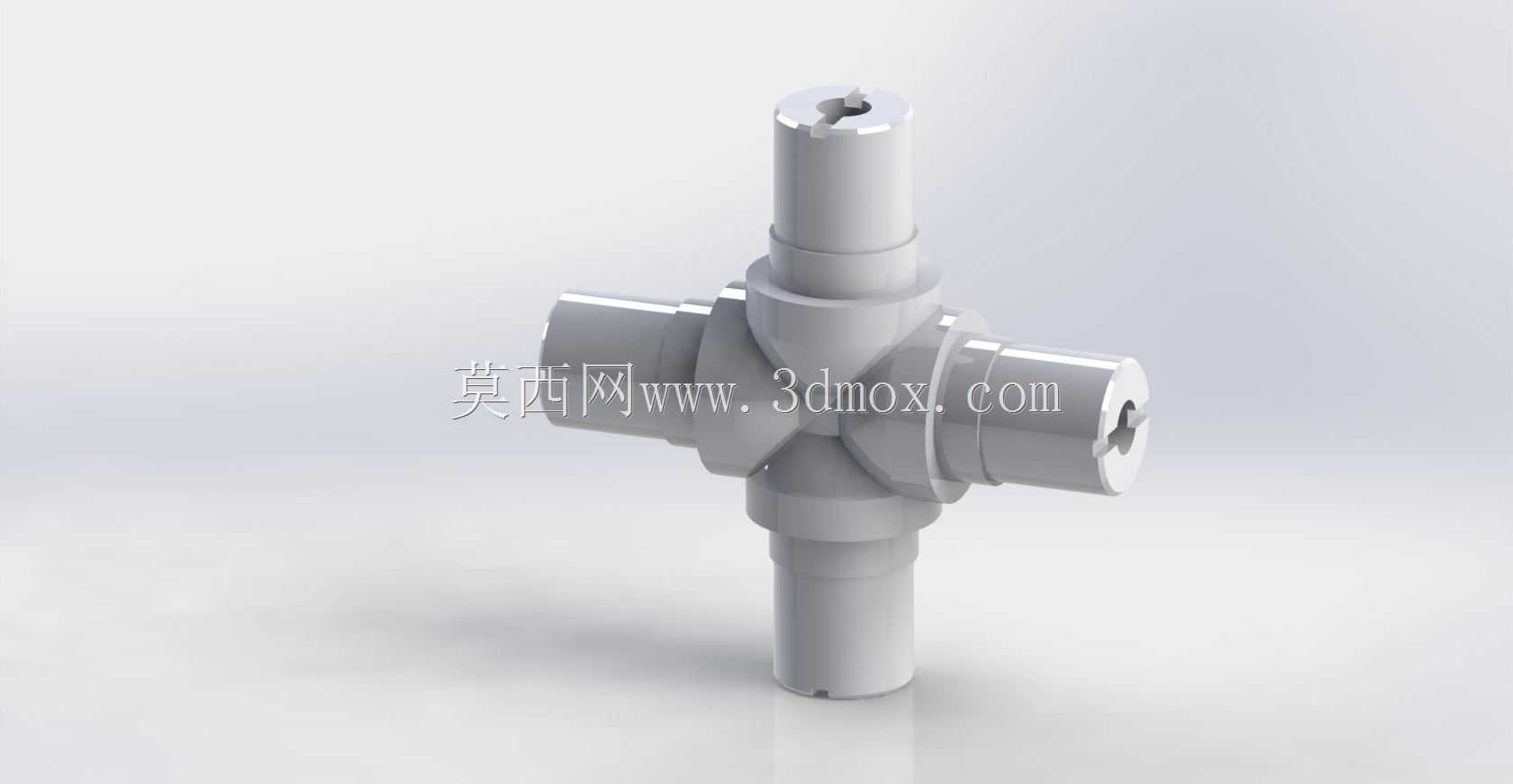

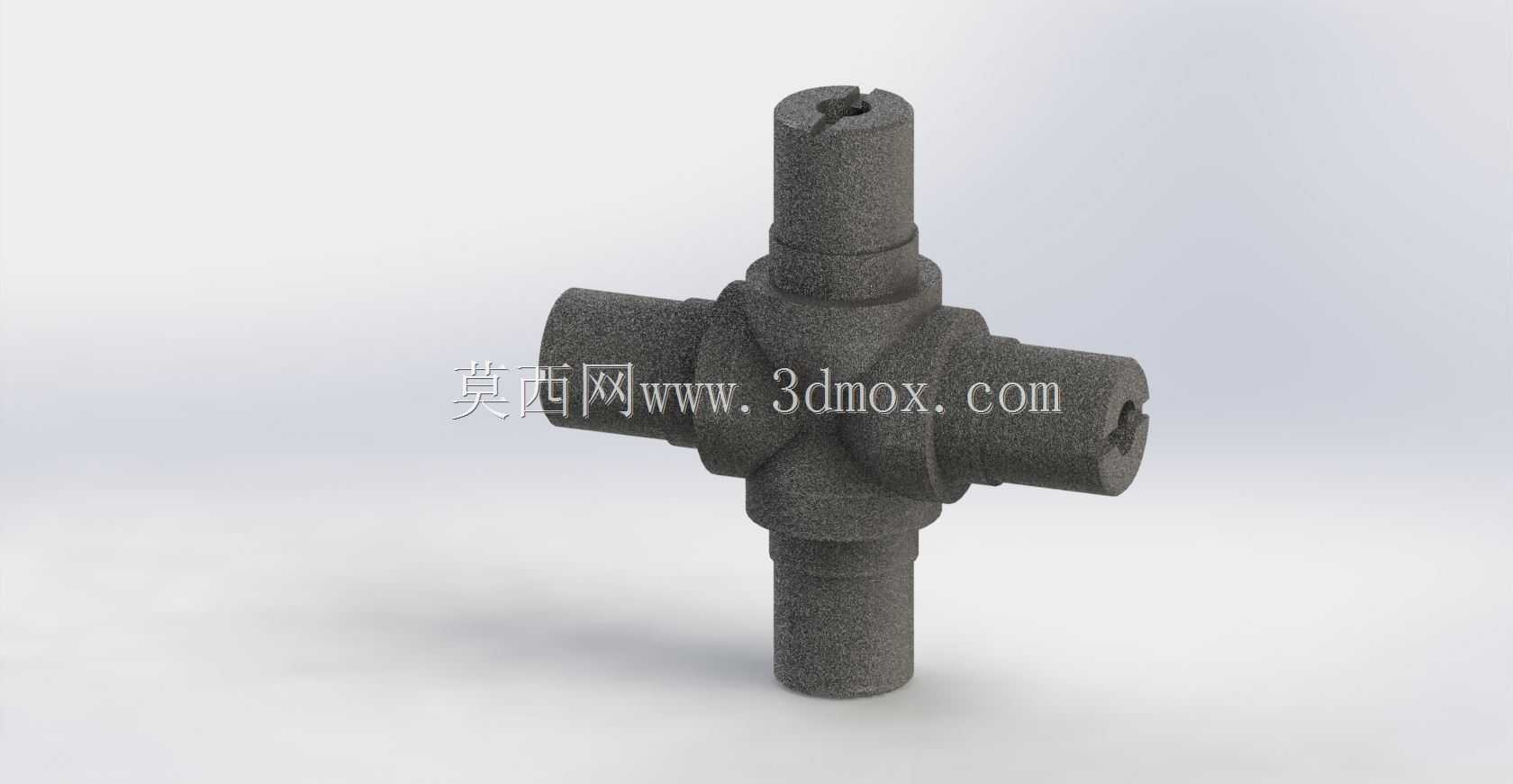

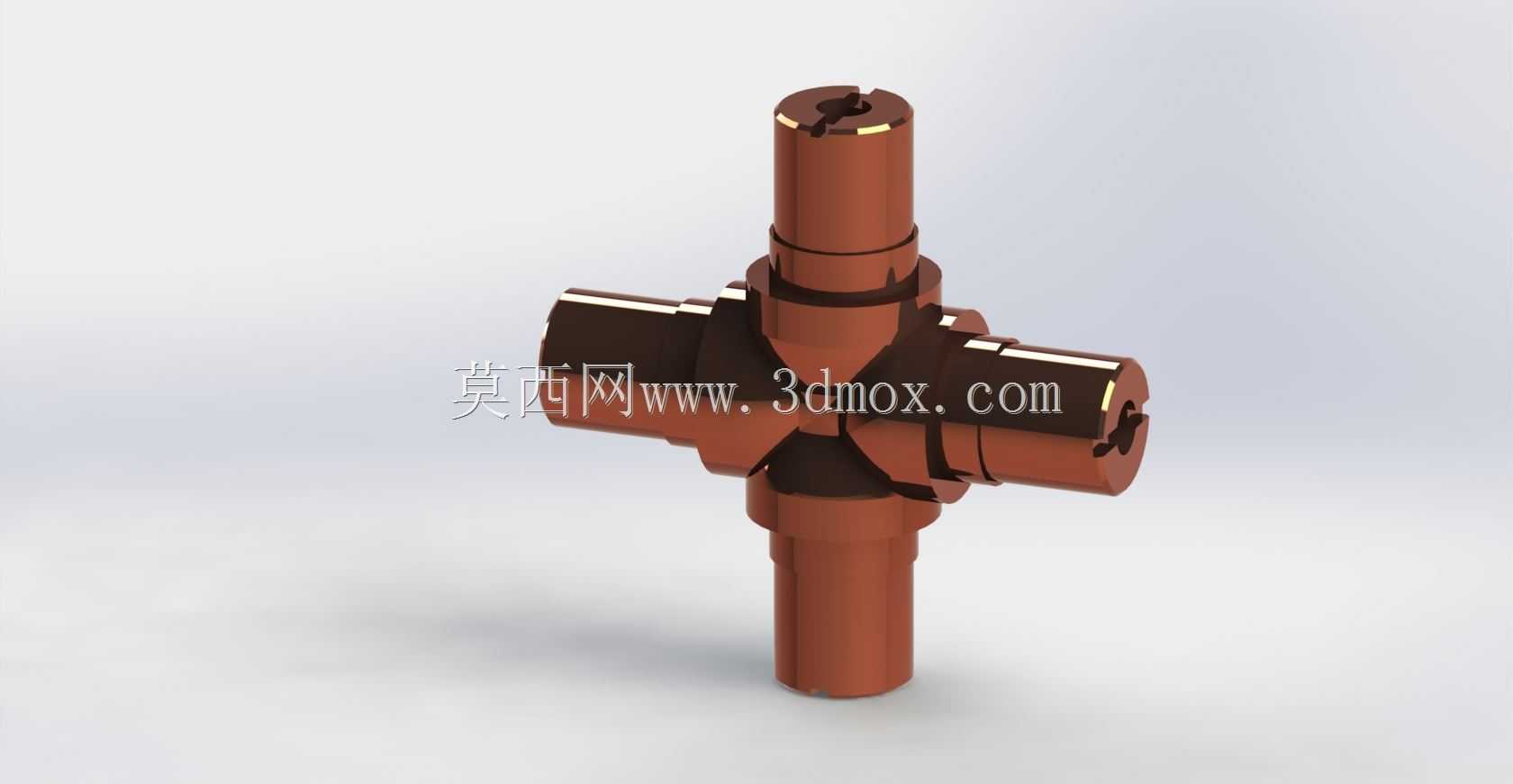

　　该十字形轴类连接构件主要应用于多通路流体输送系统的节点位置，在液压传动管网、润滑介质分配回路、小型化工流体支路中承担介质分流、汇流与结构支撑的复合作用，区别于普通单通路管接头，其四个正交方向的通路可同时实现三路介质汇流后单路输出、单路介质输入后三路分流，或是两组正交通路的独立介质输送，适配多回路紧凑布局的设备内部安装场景，常见于小型液压站阀组集成区域、集中润滑系统的分配节点、实验台流体控制模块等空间受限的装配位置。构件整体采用正交十字布局，四个轴向伸出段结构保持一致，每段端部设计有环形卡槽与定位止口，卡槽用于配套管路的卡箍或锁紧环固定，止口则保证管路对接时的同轴度，避免介质输送过程中出现偏载泄漏；十字交叉的核心区域做了圆弧过渡处理，

　　既降低流体在交叉位置的紊流阻力，也减少结构应力集中，避免交变载荷下出现根部断裂问题。从设计逻辑来看，该构件优先考虑了安装兼容性与流体通过效率，四个通路的内孔直径保持统一，可适配同规格的外接管路，无需额外变径转接件，减少管路节点的泄漏风险；外圆表面的分段环形槽一方面用于安装密封件，实现不同通路之间的介质隔离，另一方面也可作为安装定位的基准面，方便装配时快速对齐安装孔位。构件的轴向总长度与径向最大宽度保持等比例设计，安装时四个方向的预留空间保持一致，无需针对某一方向额外预留操作空间，适配在阀块、安装板的中心位置安装，周边管路可沿正交方向排布，大幅压缩管路布局的整体占用空间。在结构强度设计上，核心交叉区域的壁厚比轴向伸出段厚15%左右，

　　可承受四个方向管路带来的附加弯矩，同时适配介质输送过程中的压力波动，避免长期承压下出现变形；端部的卡槽位置做了倒角处理，既方便管路安装时的导向插入，也可去除加工毛刺，避免密封件安装时被划伤导致泄漏。实际应用中，该构件可直接替换传统的多接头组合式分流结构，将原本需要三个直角接头、一个四通接头拼接的节点整合为单一零件，减少了75%的密封连接点，大幅降低系统的泄漏概率，同时装配工序从原来的多接头拧紧调整为单次定位安装，提升现场装配效率。从安装边界来看，构件的四个轴向端面均为平面密封结构，外接管路的端面需加工匹配的密封槽，安装时通过端面密封圈实现静密封，无需额外的螺纹缠绕密封材料，适配频繁拆装的实验回路或需要定期维护的润滑系统；

　　构件的中心位置预留有隐形定位基准，可通过专用工装快速固定在安装面板上，保证四个通路的轴线与安装面保持平行或垂直，避免管路安装后出现别劲应力。流体通路的内孔表面做了光滑过渡处理，交叉位置的内孔相贯线做了圆角打磨，减少介质流经时的压力损失，对于粘度较高的润滑介质，该结构可降低介质输送的沿程阻力，保证各支路的介质流量分配均匀，不会出现某一支路因阻力过大导致介质供应不足的问题。构件的外表面无尖锐棱角，所有棱边均做了倒钝处理，避免装配过程中划伤操作人员，也防止安装时刮破外接管路的保护层。在选型适配时，该构件可根据输送介质的特性选择对应材质，本次设计的结构尺寸适配中小流量的流体回路，可覆盖常规小型设备的流体分配需求，安装时仅需保证四个方向的管路固定力矩一致，即可避免偏载导致的密封失效问题。
