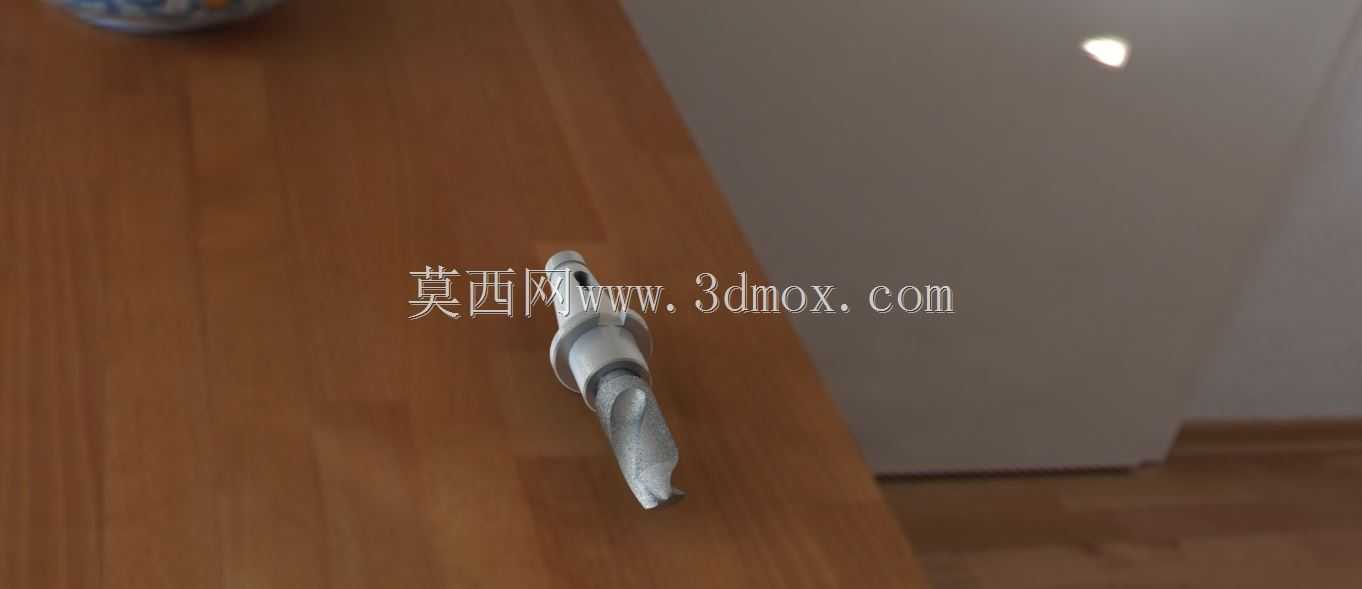

带连接柄圆锥结构机械加工零件

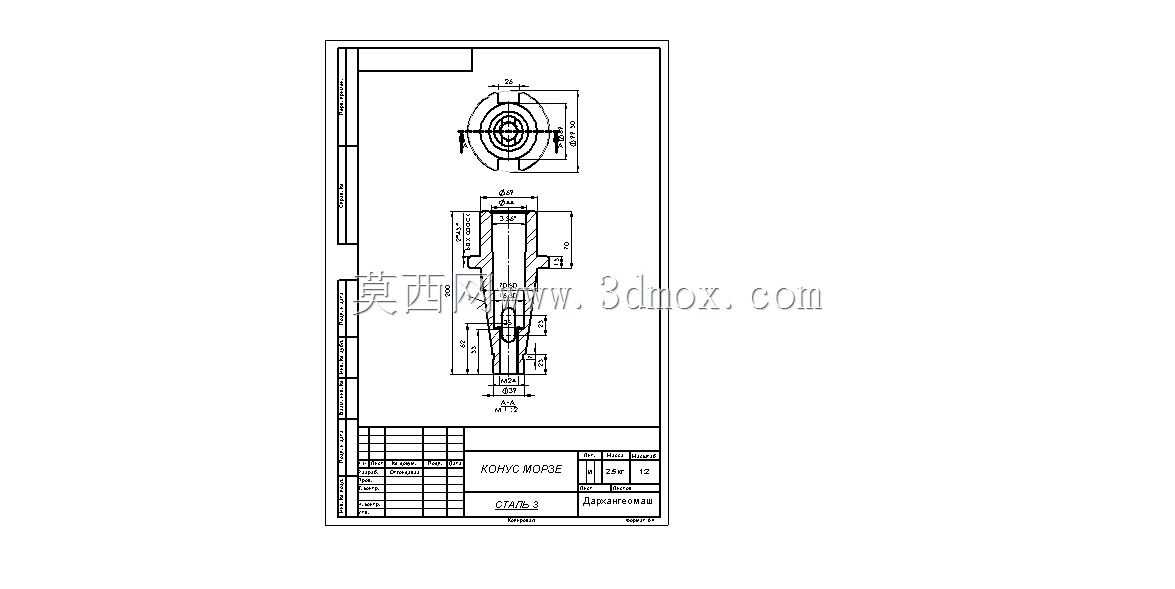

　　这类带圆柱连接柄的圆锥结构零件，在机加工传动、工装定位、流体导流等场景中都有广泛应用，日常接触最多的场景是机床主轴的定位顶针、小型流体设备的导流锥、工装夹具的定位销端头，部分手动工具的工作端也会采用这类结构。从结构设计逻辑来看，圆柱连接段的作用是实现与配套装夹结构、传动结构的可靠连接，通常会根据安装需求在连接段加工出卡槽、扁位或者螺纹结构，避免工作过程中出现周向转动或者轴向窜动；圆锥段的设计则根据实际用途调整锥度参数，用作定位功能时，锥度会采用莫氏锥度的标准系列，保证与配套锥孔的贴合面积达到90%以上，装夹后同轴度误差可控制在0.01mm以内，满足精密加工的定位要求；用作导流功能时，圆锥段的表面粗糙度会要求达到Ra1.6以下，减少流体经过时的阻力，避免出现紊流影响设备运行效率。

　　从安装边界来看，这类零件的整体长度通常根据配套设备的装夹深度确定，圆柱连接段的直径公差一般采用h6级精度，与安装孔的间隙控制在0.01-0.03mm之间，既保证装配顺畅，又不会出现过大的晃动间隙；圆锥段的大端直径与圆柱连接段直径保持一致，避免两段衔接处出现应力集中的台阶，加工时会在衔接位置加工0.2-0.5mm的过渡圆角，降低交变载荷下的断裂风险。实际建模过程中，需要重点关注圆锥段的锥度参数与衔接位置的圆角处理，很多新手建模时容易忽略过渡圆角，直接做直角衔接，后续做有限元分析时会发现该位置的应力值比其他区域高出3-4倍，实际使用过程中很容易在受力时从衔接位置断裂。

　　在功能特性上，这类圆锥结构相比平头结构，具备更好的对中导向性能，装配时可以借助锥面的导向作用自动找正同轴度，不需要反复调整位置就能完成装配，大幅提升装配效率；如果是用作顶紧类零件，锥面的接触形式可以传递更大的轴向力，相同直径下的传力能力比平头结构高出40%左右，而且不容易出现压溃工件表面的情况。设计时还需要根据零件的使用工况选择对应的材料，承受较大冲击载荷的场景会选用40Cr材料做调质处理，表面硬度达到HRC28-32，兼顾芯部韧性和表面耐磨性；如果是在腐蚀环境下使用的导流类零件，则会选用304不锈钢材料，表面做抛光处理，提升抗腐蚀能力。建模时需要注意圆锥段的母线直线度要求，不能出现凹凸的曲面误差，否则装配后会出现接触不良的问题，影响定位精度或者导流效果，通常完成曲面建模后需要做截面曲率分析，确认母线的直线度误差在允许范围内。
