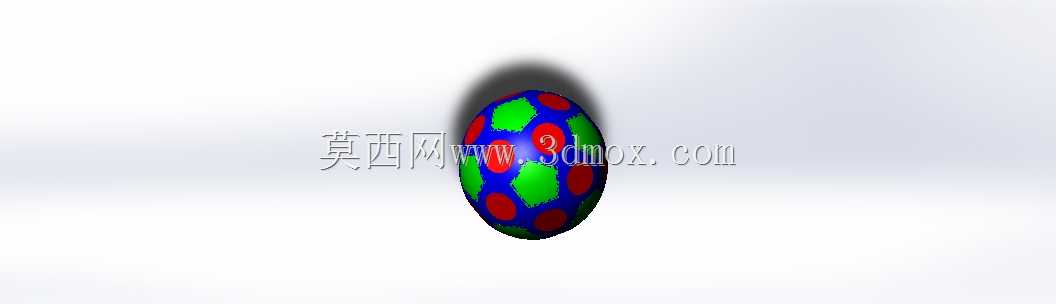

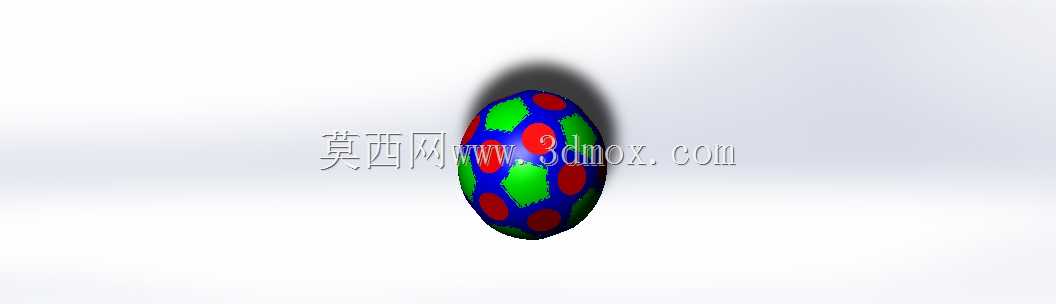

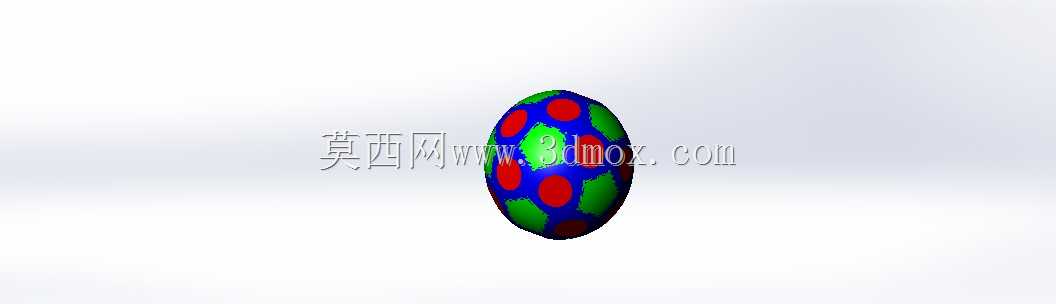

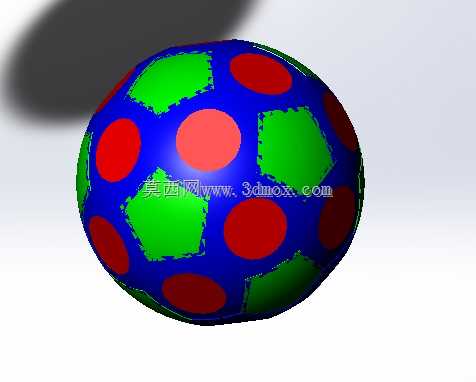

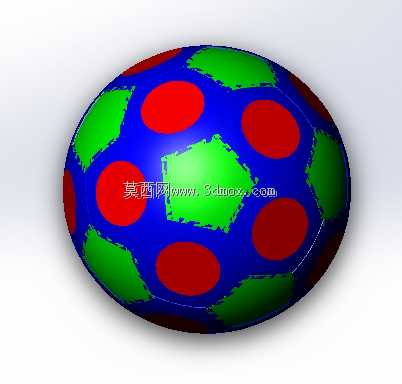

彩色块面拼接运动球体三维结构设计

　　这款球形结构的设计，最初是为体育用品展示、运动场景仿真演示环节开发的，在校园体育教具开发、运动主题文创产品结构验证、虚拟运动场景交互素材搭建等场景都有实际应用空间。做结构设计的时候，首先要考虑的是球面拼接块的排布逻辑，传统足球的多边形拼接在曲面展开时容易出现块面衔接缝隙，这次的设计调整了色块的分布边界，把红绿蓝三色的块面沿着球面经纬线做了弧度适配，每个块面的边缘都做了0.3mm的过渡圆角，避免曲面缝合的时候出现曲率突变的问题。从实际建模的过程来看，球面的基准直径取的是常规五号足球的标准尺寸220mm，整个球体的外轮廓没有额外的突出结构，安装边界可以适配直径225mm以内的球形展示座，不管是做桌面摆件的结构验证，

　　还是嵌入运动模拟装置做碰撞演示，都不需要额外调整外轮廓尺寸。设计思路上没有沿用传统足球的黑白块配色，而是选用高饱和度的红绿蓝三色块交错排布，一方面是在虚拟仿真场景里更容易被视觉捕捉，做运动轨迹演示的时候能清晰呈现球体的旋转状态，另一方面在做3D打印实体样件的时候，三色分块的结构也方便做分色打印，不需要后期额外做表面喷涂处理。球面的曲面构建用的是整体球面切除分块的方式，而不是单独做每个块面再拼接，这样能保证所有块面的曲率完全统一，不会出现拼接后球面失圆的问题，每个块面的壁厚统一设置为2.5mm，如果是做充气结构的样件验证，这个壁厚可以承受常规0.6bar的内部气压，不会出现局部鼓胀变形的情况。实际应用中，

　　这款球形结构除了体育相关的场景，还可以适配球形广告展示装置的外壳结构，外表面的块面可以替换成不同的标识图案，因为块面的边界是沿着球面曲率均匀分布的，替换图案的时候不会出现图案拉伸变形的问题。做结构校验的时候，重点验证了球体的转动惯量均匀性，每个色块对应的实体部分密度设置完全一致，重心和球心的重合度控制在0.1mm以内，不管是做平抛、旋转还是碰撞仿真，都不会出现重心偏移导致的运动轨迹失真问题。球面的表面粗糙度设置为Ra1.6，既不会因为太光滑导致演示的时候出现反光过强影响视觉捕捉，也不会因为表面太粗糙增大风阻影响运动仿真的精度。在做安装适配的时候，球体底部可以适配标准的球形万向支座，支座的接触弧面和球体的外轮廓完全贴合，

　　接触面积控制在整个球面的1/20，既可以保证球体转动的时候没有卡顿，也不会因为接触面积太小导致支撑不稳定。如果是做虚拟场景的素材使用，这个模型的曲面面片数做了优化，在保留所有块面边界细节的前提下，面片数控制在合理范围，导入实时渲染引擎的时候不会出现加载卡顿的问题，块面的UV展开也是沿着每个色块的边界单独拆分，做材质替换的时候可以单独调整每个块面的颜色、粗糙度、金属度参数，适配不同的场景渲染需求。从结构强度的角度来看，整个球体如果采用ABS材质3D打印制作，从1.2米高度自由落体到水泥地面，不会出现块面开裂或者变形的问题，因为块面之间的衔接处做了内部的加强筋连接，加强筋的厚度是1.2mm，沿着每个块面的边缘内侧分布，不会影响外表面的视觉效果。
