奥林匹克五环标志立体结构造型设计

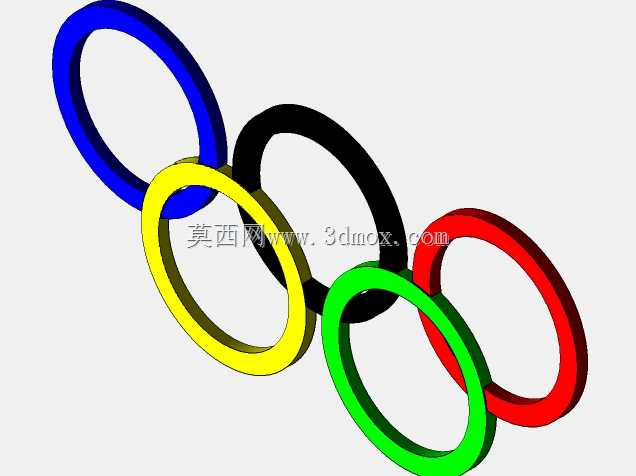

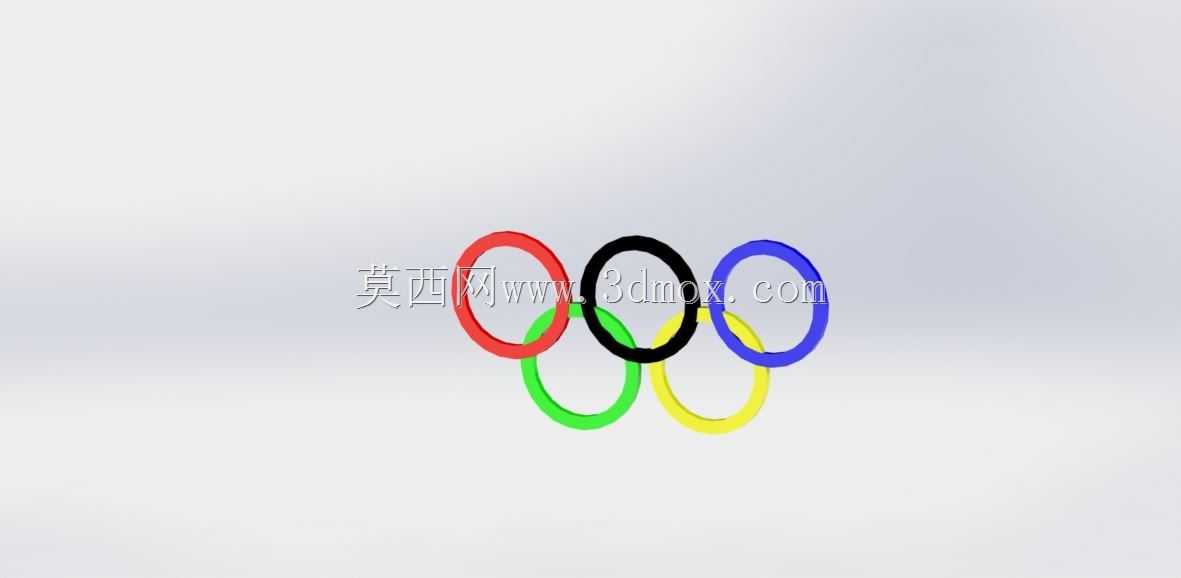

　　本次完成的奥林匹克五环立体造型，核心围绕环形构件的空间交错排布逻辑搭建，首先要解决的是五个等径圆环的空间位置匹配问题——按照奥林匹克标志的规范排布逻辑，上方三个环沿水平方向等距排布，下方两个环分别卡入上方相邻两环的交错间隙中，环与环之间的套接深度需要严格匹配视觉规范，既不能出现穿模错位，也不能因为套接量过大破坏五环的识别辨识度。

　　从实际应用场景来看，这类立体标识结构常被用于体育场馆的主题装饰构件、赛事活动的展示道具、文创周边产品的结构原型，不同场景下的尺寸边界差异较大：如果是用于室内桌面展示的小型摆件，单环外径可控制在80-120mm区间，环体截面直径取8-12mm即可保证握持与摆放的稳定性，整体安装边界控制在300mm×180mm×20mm范围内，不需要额外预留大尺寸安装空间，底部可搭配小型支撑座实现平稳放置；如果是用于场馆户外的大型展示装置，单环外径可放大至1000-1500mm，环体截面直径取80-120mm，整体安装边界需要拓展至3500mm×2200mm×200mm区间，此时环体内部需要预留加强筋安装位，底部要匹配钢结构支撑框架的连接点位，保证户外抗风载的结构强度。

　　设计过程中首先确定每个圆环的基准平面，上方三个环的基准平面处于同一水平高度，下方两个环的基准平面相对上方下沉半个环外径的高度，水平方向上分别对齐上方相邻两环的中间位置，随后通过曲面偏移命令生成等壁厚的环体结构，针对环与环的相交位置，采用布尔运算求交后做圆角过渡处理，避免尖锐交线带来的加工应力集中问题。环体的曲面连续性需要达到G2级别，不管是采用3D打印制作小型样件，还是采用钣金弯卷焊接制作大型装置，都能保证表面顺滑无凹凸折痕，后期做表面喷涂处理时，五个环分别对应蓝、黑、红、黄、绿五种标准色，套接位置的分色边界要沿着环体的相交自然轮廓做遮蔽处理，不会出现色彩越界的问题。

　　从功能特性来看，该结构没有复杂的运动副，属于静态展示类结构件，设计时重点考量的是不同加工工艺下的适配性：如果采用FDM3D打印工艺，环体的最小壁厚要控制在1.2mm以上，避免打印过程中出现层间剥离；如果采用亚克力热弯工艺，环体截面直径要统一，弯卷时的加热温度要控制在亚克力材料的软化区间内，避免弯卷位置出现发白开裂；如果采用金属管材弯制工艺，要提前计算好每个环的弯管展开长度，预留切割焊口余量，套接位置的焊接点要做在环体的后侧非视觉面，保证正面展示面的完整性。

　　实际建模过程中，没有采用简单的圆环堆砌方式，而是先绘制五环的平面排布线框图，提取每个环的中心路径线，再沿着路径扫描生成环体实体，这样可以精准控制每个环的空间角度，不会出现环体倾斜错位的问题。针对环与环的接触位置，特意预留了0.1mm的装配间隙，不管是拆分加工后组装，还是一体化打印制作，都不会出现结构干涉。如果是需要做发光效果的展示款，还可以在环体内部预留LED灯带的穿线空间，环体采用半透明磨砂材质制作，光线从环体内部透出时不会出现明显的灯珠光斑，展示效果更均匀。

　　考虑到不同安装场景的需求，结构背部预留了通用的挂装孔位，孔位间距符合常规展示挂件的安装标准，既可以挂装在墙面，也可以搭配落地支架做立式展示。环体的边缘全部做了R1以上的圆角处理，不管是小型摆件还是大型装置，都不会出现锋利边缘划伤人员的问题，符合公共展示类构件的安全设计要求。在做结构校验时，重点模拟了大型装置的受力情况，下方两个环作为上部三个环的支撑衔接点，内部的加强筋要沿着环体的径向排布，将上部载荷均匀传递到底部支撑框架上，避免长期使用出现环体变形的问题。
