汽车发动机多缸进气歧管结构设计

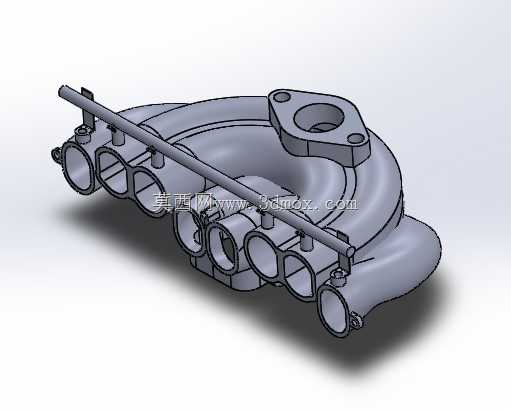

　　这款进气歧管是多缸往复式内燃机进气系统的核心导流部件，主要应用于直列多缸乘用车发动机的进气分配环节，安装在气缸盖进气侧与节气门体之间，承担着将稳压后的空气均匀分配到各个气缸进气道的核心作用，直接影响发动机各缸充气效率、空燃比一致性与动力输出平顺性。从结构设计来看，整体采用等长度气道的布局思路，每一个气缸对应的进气支管弯曲弧度、流通截面经过反复校核，尽可能降低各缸进气的阻力差，避免出现某一缸进气量不足导致的怠速抖动、动力输出不均问题。歧管主体的曲面过渡全部采用大圆角顺滑衔接，没有突兀的截面突变，减少气流在管路内部形成涡流的概率，降低进气过程的压力损失，提升高速工况下的进气充量。上部集成的法兰安装位用于对接节气门或者进气压力传感器，

　　法兰面的螺栓孔位置按照对应机型的气缸盖安装孔位做了匹配设计，安装面预留了密封垫片的压紧余量，装配后能够保证足够的密封压力，避免进气泄漏导致的空燃比失准。横跨在各支管上方的金属管路是独立的真空取气或者废气再循环的导流通道，通过管卡固定在歧管本体的凸台上，每一个支管对应的位置都预留了接头安装位，可根据不同机型的配置需求，外接曲轴箱通风管路、碳罐脱附管路或者真空助力取气接口，不需要额外在歧管壁面打孔改造，适配不同排放配置的机型需求。从安装边界来看，歧管整体的外轮廓尺寸完全避让了发动机周边的附件安装空间，包括点火线圈、喷油嘴线束、冷却水管路的走形空间都做了预留，支管末端的接口角度与气缸盖进气道的角度完全对齐，装配时不需要额外调整管路角度，

　　密封面能够完全贴合。歧管的壁厚设计兼顾了结构强度与轻量化需求，主体壁厚均匀，避免注塑或者铸造过程中出现缩痕、气孔等成型缺陷，安装固定点的位置做了局部加厚处理，能够承受发动机运行过程中的振动载荷，不会出现固定脚断裂的问题。气道内部的表面粗糙度要求控制在合理区间，既不需要过高的抛光精度增加制造成本，也不会因为表面过于粗糙增加气流摩擦阻力，平衡了加工成本与进气效率的需求。在实际台架测试场景中，这类等长进气歧管能够在常用的发动机转速区间形成稳定的进气谐振效应，提升中低转速下的扭矩输出，改善车辆起步、加速阶段的动力响应，同时各缸进气量的偏差控制在工程允许范围内，能够保证三元催化器的转化效率，满足排放法规的要求。

　　设计过程中还考虑了冷热交变的工况影响，歧管材料选用耐温耐老化的材质，能够承受发动机舱内的高低温变化，不会因为长期受热出现变形、密封失效的问题，各个支管的连接位置做了加强筋设计，提升整体结构的刚性，避免发动机运行过程中出现共振异响。
