马克2型回转传动装置剖视结构设计

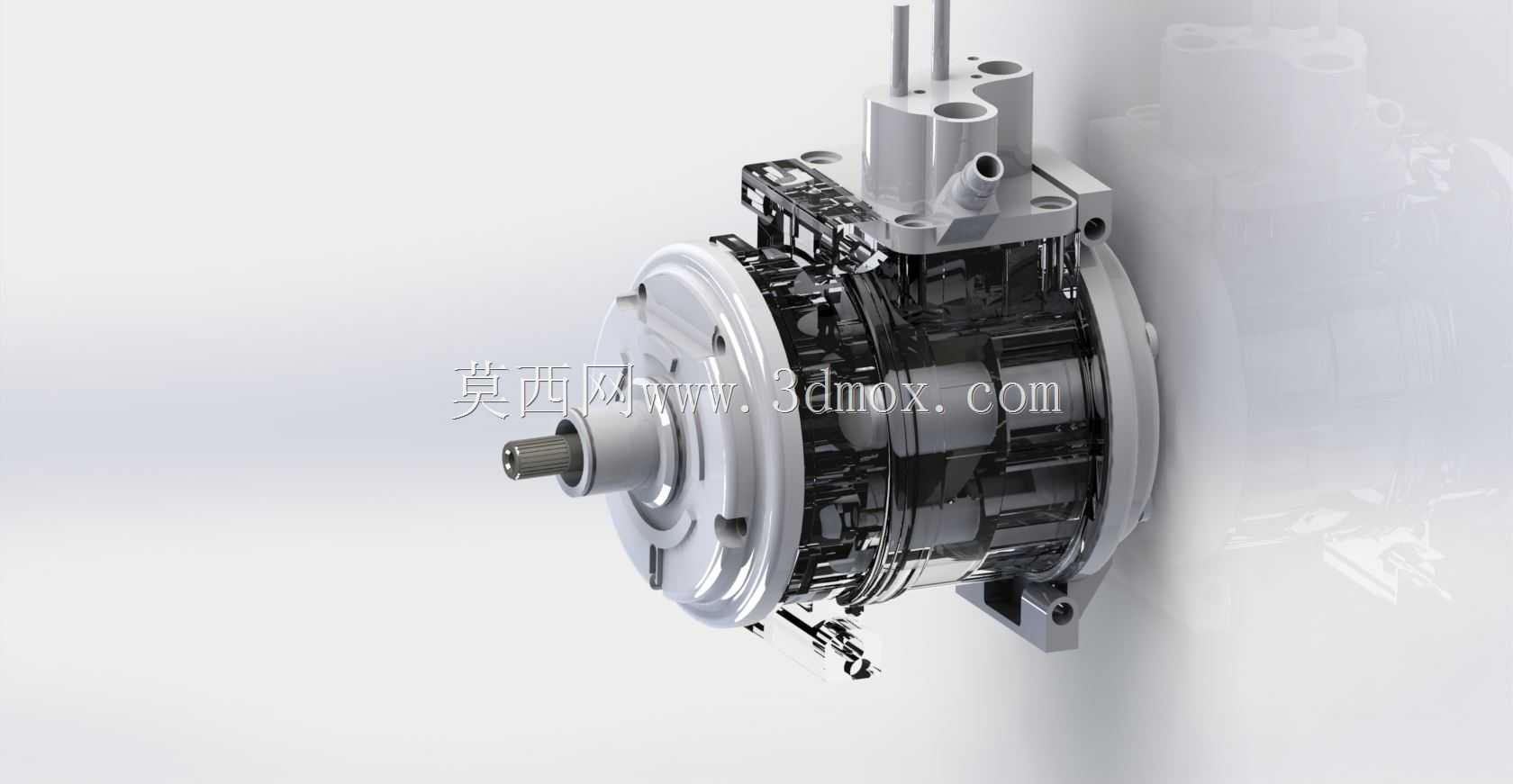

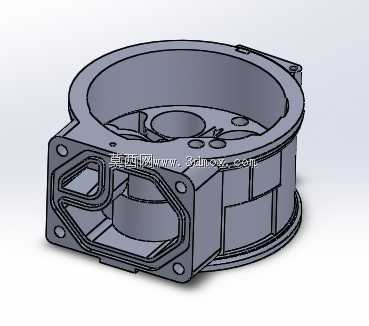

　　在中小功率回转动力传输场景中，这类紧凑型传动装置常被用于小型代步设备、轻型工业输送线的动力端，承担原动机输出端的转速匹配、扭矩放大以及动力换向功能，适配安装空间局促、对整机重量有严格限制的使用场景。从剖视结构能看到，装置采用同轴式布局，输入轴与输出轴处于同一轴心线上，输入端预留的花键轴段可直接对接原动机输出轴，无需额外加装联轴器补偿径向偏移，这一设计直接压缩了整机轴向安装尺寸，适配安装面到动力输出端距离有限的装配工况。外壳采用分体式拼接结构，主体承力段为金属压铸壳体，局部端盖采用工程塑料材质，既保证了轴承安装位的结构刚性，又能控制整体自重，壳体上预留的多个安装凸台带有通孔，可通过螺栓直接固定在设备的安装基板上，

　　凸台的分布位置经过受力校核，能抵消传动过程中齿轮啮合产生的径向反力，避免长期运行后壳体出现形变偏移。内部传动链采用多级行星轮系搭配定轴齿轮的组合结构，靠近输入端的高速级采用斜齿定轴齿轮，降低高速运转时的啮合噪音，同时提升单级传动的承载能力，后段衔接的行星轮组将扭矩逐级放大，最终通过输出端的花键轴将动力传递至负载端，轮系的排布充分利用了壳体内腔的径向空间，没有额外增加壳体的外径尺寸，整体径向轮廓控制在较小范围内，可嵌入到轮毂类部件的内部空腔中，不会额外占用设备外部安装空间。输入端的接口位置做了密封结构预留，可加装骨架油封阻挡外部粉尘、水汽进入壳体内部，适配户外作业或者多粉尘的车间使用场景，壳体上方预留的两个通孔为注油孔与排气孔，

　　注油孔位置对应轮系的啮合区域，可直接加注润滑脂对齿轮啮合面、轴承滚动体进行润滑，排气孔则用于平衡壳体内外气压，避免长期运转升温后内部压力过高冲坏密封件。输出轴端的轴肩位置做了硬化处理，可承受负载端带来的轴向冲击载荷，适配频繁正反转、启动扭矩较大的使用工况，比如小型代步车辆的驱动轮端，需要频繁应对起步、制动带来的冲击，轴肩的硬化层深度经过匹配设计，既能保证表面耐磨性能，又不会因为硬度过高出现轴段脆断的问题。壳体侧面的安装支脚做了加强筋结构，筋条从安装孔位置延伸至壳体主体承力段，将螺栓紧固力均匀分散到整个壳体上，避免单点受力过大导致支脚断裂，支脚的安装孔位做了沉头设计，螺栓紧固后头部不会突出安装平面，保证安装后装置与基板贴合紧密，

　　不会出现装配间隙导致的运行振动。从结构设计逻辑来看，这款传动装置优先平衡了安装空间、自重与承载能力三者的关系，没有盲目追求大扭矩输出，而是针对特定的中小功率场景做了结构优化，内部轮系的齿数搭配经过传动比校核，输出转速区间匹配常用的代步设备、轻型输送机构的运行速度需求，不需要额外加装变速机构就能直接驱动负载。在装配流程上，分体式壳体的设计允许先将内部轮系、轴承依次预装在半壳体内，再合盖打紧螺栓，装配过程中不需要使用专用工装挤压轴承内圈，降低了产线装配的难度，后期维护时也可以直接拆开端盖检查内部齿轮磨损情况，更换润滑脂或者损坏的零部件，不需要将整个装置从设备上完全拆除，降低了后期运维的时间成本。装置的外形轮廓没有多余的突出结构，所有外部接口都做了圆角过渡，避免装配过程中尖锐边角划伤操作人员，同时也能减少运行过程中外部杂物勾挂的风险，适配设备内部布线密集、周边零部件排布紧凑的安装环境，不会因为外形突出干涉周边的管线或者其他结构件。
