CREO练习用曲面异形旋钮结构造型

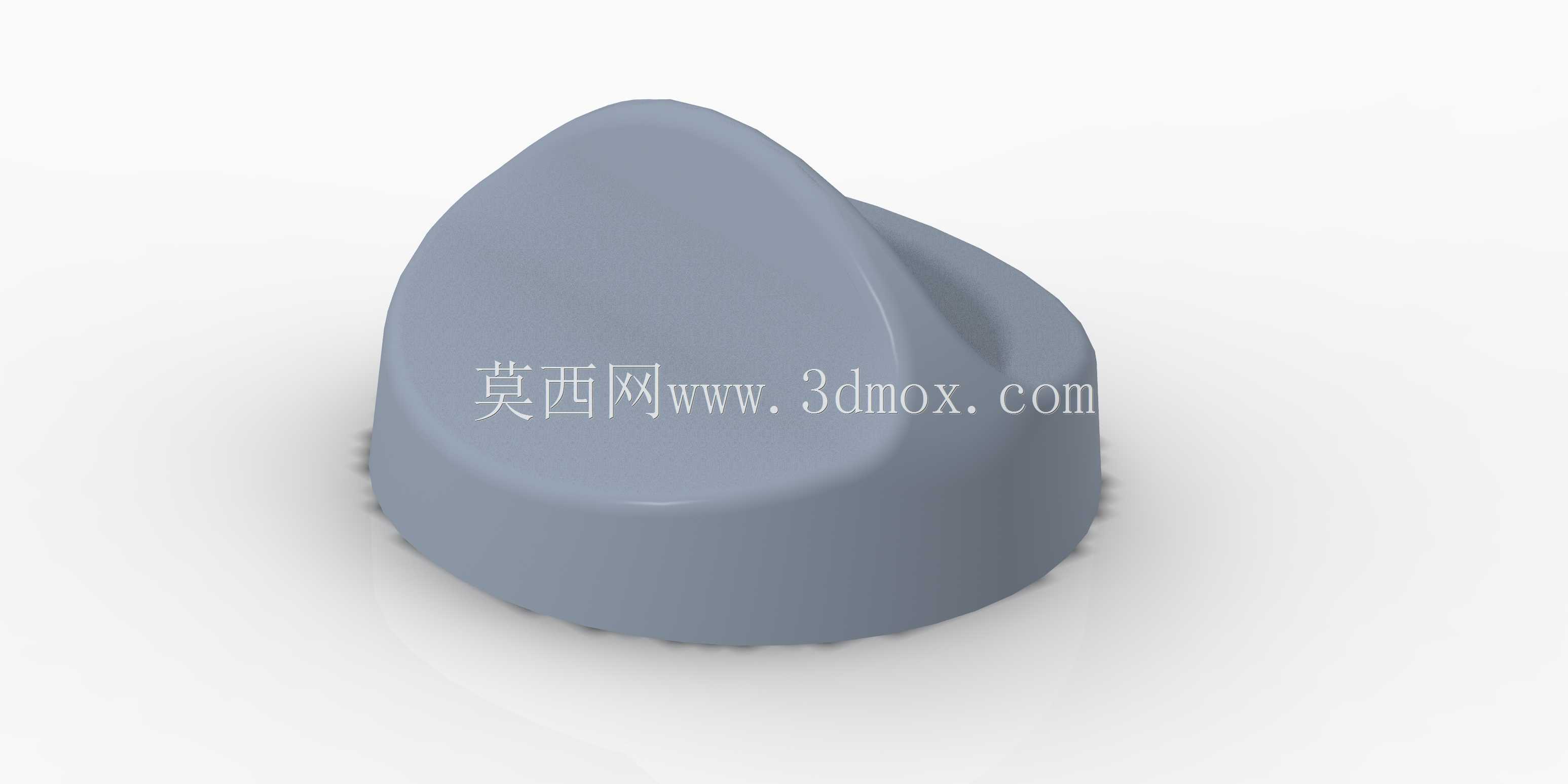

　　这类异形曲面旋钮结构，常出现在小型手持操控设备、台式检测仪器的调节端，也可作为民用家电的档位调节操作件，区别于常规圆柱滚花旋钮，这类带流畅曲面过渡的结构，在握持旋转时能更好贴合指腹轮廓，长时间操作不易产生硌手的疲劳感，尤其适合需要精细微调、单次调节旋转角度不超过120度的操作场景。从结构设计逻辑来看，该零件底部为等直径圆柱安装基座，基座端面预留的安装边界可直接与设备面板的安装孔位配合，基座直径统一，无需额外做变径适配，能直接套用常规旋钮的安装卡扣或轴孔配合尺寸，降低整机装配时的适配改造成本。上部的曲面造型并非单纯为了外观装饰，曲面的凸起弧度刚好对应手指施力的受力点，侧面内凹的弧面能形成自然的防滑限位，无需额外加工滚花或者防滑筋，

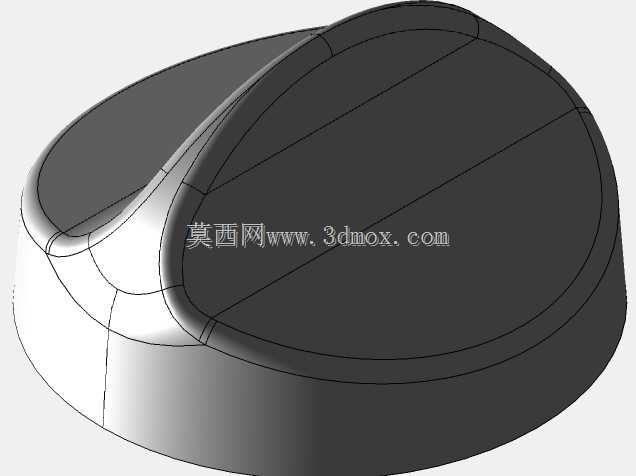

　　就能避免旋转操作时出现打滑的情况，同时一体化的曲面结构没有棱角缝隙，日常使用时不易积灰，擦拭清洁也更方便。建模过程中需要重点把控曲面的G2连续过渡，从底部圆柱基座向上延伸的曲面不能出现曲率突变，否则不仅外观会有明显的折痕，注塑生产时也容易在曲率突变位置产生应力集中，导致零件受外力时出现开裂。设计时要先确定底部安装面的基准平面，以基座圆柱的中心轴线作为整个零件的旋转对称参考，再通过边界混合构建上部的自由曲面，曲面与基座圆柱的衔接位置要做相切约束，保证衔接处顺滑无台阶。零件的整体高度控制在常规旋钮的适配范围内，不会因为曲面凸起过高导致设备面板外凸尺寸超标，安装后突出面板的高度符合手持操作的人机工程要求，既不会因为太矮导致捏持发力困难，

　　也不会因为过高容易被外物磕碰误触。这类结构在实际投产时，多采用注塑工艺加工，曲面的拔模角度要顺着脱模方向统一设置，避免出现倒扣结构，若表面需要做晒纹或者高光处理，曲面的曲率变化要平缓，保证表面处理后的质感均匀，不会出现局部反光不均的问题。在设备装配环节，这类旋钮的内部轴孔可根据配套的调节轴形状做对应适配，无论是D型轴还是花键轴，都可以在不改动外部曲面造型的前提下调整内部安装结构，外部曲面的通用性较强，可适配不同功能的调节点位，只需要更换内部的轴孔尺寸或者标识，就能复用在同一设备的不同调节位置，减少重复建模的工作量。对于建模练习者而言，这类曲面结构能很好地训练边界混合、曲面合并、实体化的操作逻辑，

　　掌握从规则几何到自由曲面的过渡约束方法，理解曲面造型如何兼顾外观效果与实际装配、使用的功能需求，避免出现只追求外观造型而忽略生产、装配可行性的问题。实际应用中，这类曲面旋钮的触感反馈比常规塑料旋钮更好，在一些对操作手感有要求的民用设备、实验室仪器上，能提升整机的操作质感，同时一体化的结构没有拼接缝隙，结构强度比装配式旋钮更高，长期旋转使用不会出现结构松垮的问题。
