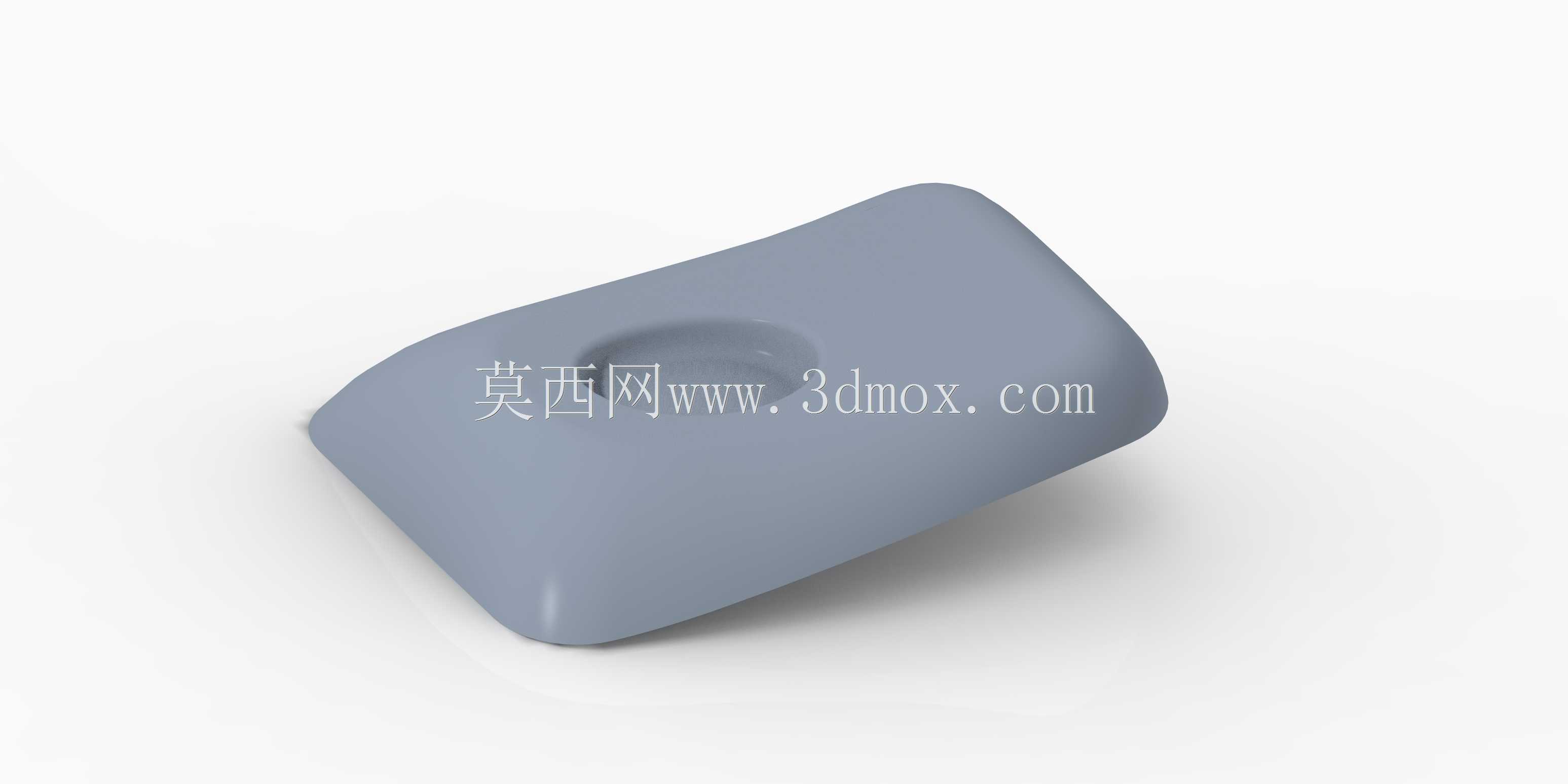

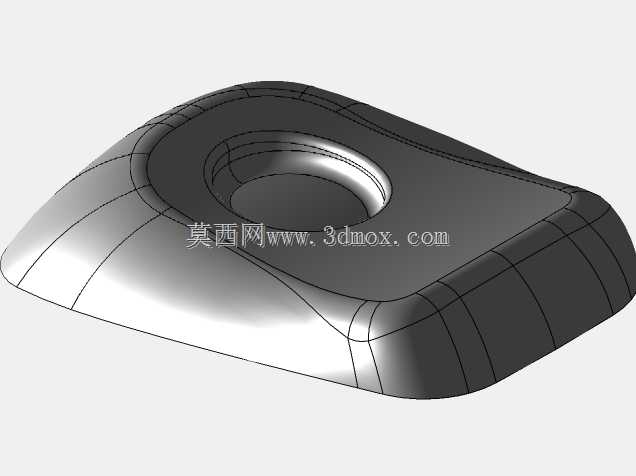

带凹坑圆角块状曲面结构练习件

项目分类:通用机械零部件 发布时间:2021-12-29 ID:481310
  • 带凹坑圆角块状曲面结构练习件
  • 带凹坑圆角块状曲面结构练习件
  • 带凹坑圆角块状曲面结构练习件

  这类带中心凹坑的圆角块状零件,常出现在小型手持操作设备的握持端、工位操作台的嵌入式定位垫块、轻型输送线的工件承托块这类场景中,实际使用时依靠整体圆润的外轮廓避免剐蹭操作人员或相邻工件,中心的凹坑结构既可以作为定位销的配合位,也能作为小型操作按钮的安装避让位,部分场景下还可作为润滑油的临时储留槽,减少配合面的干摩擦损耗。从设计逻辑来看,这类零件的建模核心是处理曲面的连续过渡,外轮廓的大圆角并非统一半径设置,靠近操作接触面的圆角半径更大,适配人手握持时的触感需求,靠近安装基面的圆角半径稍小,保证安装时与基面的贴合面积足够,不会因为圆角过大导致支撑面悬空。中心凹坑的边缘同样做了顺滑圆角处理,避免应力集中在凹坑的棱边位置,

  当零件作为承托块使用时,凹坑圆角可以减少工件放置时的磕碰损伤,作为操作件使用时,圆角能避免手指按压时的硌触感。在尺寸边界的考量上,这类零件的整体长宽高比例通常控制在1.2:1:0.4左右,既不会因为过于扁薄导致结构强度不足,也不会因为厚度过大浪费原材料,中心凹坑的深度一般不超过零件整体厚度的三分之一,避免凹坑位置的壁厚过薄,受外力时出现凹陷变形。安装边界方面,零件的底面为完整平面,不需要额外设置复杂的安装卡扣,多数场景下依靠背胶或者周边的压块即可完成固定,部分需要频繁拆卸的场景,会在零件的四个边角位置预留沉头孔位,沉头孔的深度不超过零件厚度的二分之一,保证孔位周边的结构强度足够,不会因为反复拧动固定螺丝出现孔位开裂的问题。

  建模过程中需要注意曲面的G2连续要求,外轮廓的各个圆角面之间不能出现明显的接痕,否则实际注塑或者铣削加工时,接痕位置会出现明显的加工纹路,后续抛光处理的工作量会大幅增加。中心凹坑的位置需要和零件的整体形心重合,保证零件受力均匀,作为承托块使用时不会因为重心偏移导致工件滑落,作为握持件使用时不会因为重心偏置导致长时间操作的疲劳感上升。这类零件的壁厚设计尽量保持均匀,整体壁厚差控制在0.5mm以内,避免注塑成型时出现缩痕或者翘曲变形,如果是采用金属铣削加工的版本,壁厚可以适当调整,但凹坑位置的壁厚不能小于2mm,否则装夹加工时容易出现震刀,导致表面粗糙度达不到使用要求。实际应用中,这类零件的表面不需要做额外的防滑纹理,

  依靠圆润的曲面本身就能提供足够的握持摩擦力,如果是在油污较重的车间场景使用,可以在外表面增加细微的晒纹处理,进一步提升防滑性能,晒纹的深度控制在0.1mm以内,不会因为纹理过深积攒油污难以清理。零件的边缘所有棱边都做了倒钝处理,没有尖锐的直角,即使在设备维护过程中不小心磕碰,也不会造成人员划伤,符合车间设备的安全设计要求。从结构强度验证的角度,这类零件在承受垂直方向100N的压力时,最大变形量不超过0.05mm,完全满足多数轻型工位的使用需求,不需要额外设置加强筋结构,保持外观的简洁整体性。
