带腰型安装孔的L型折弯金属连接支座

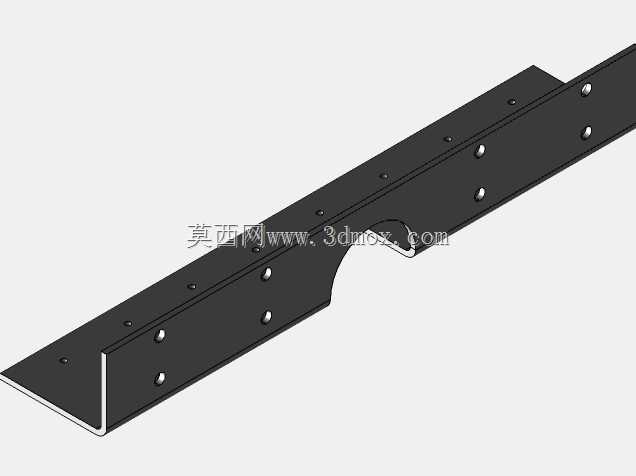

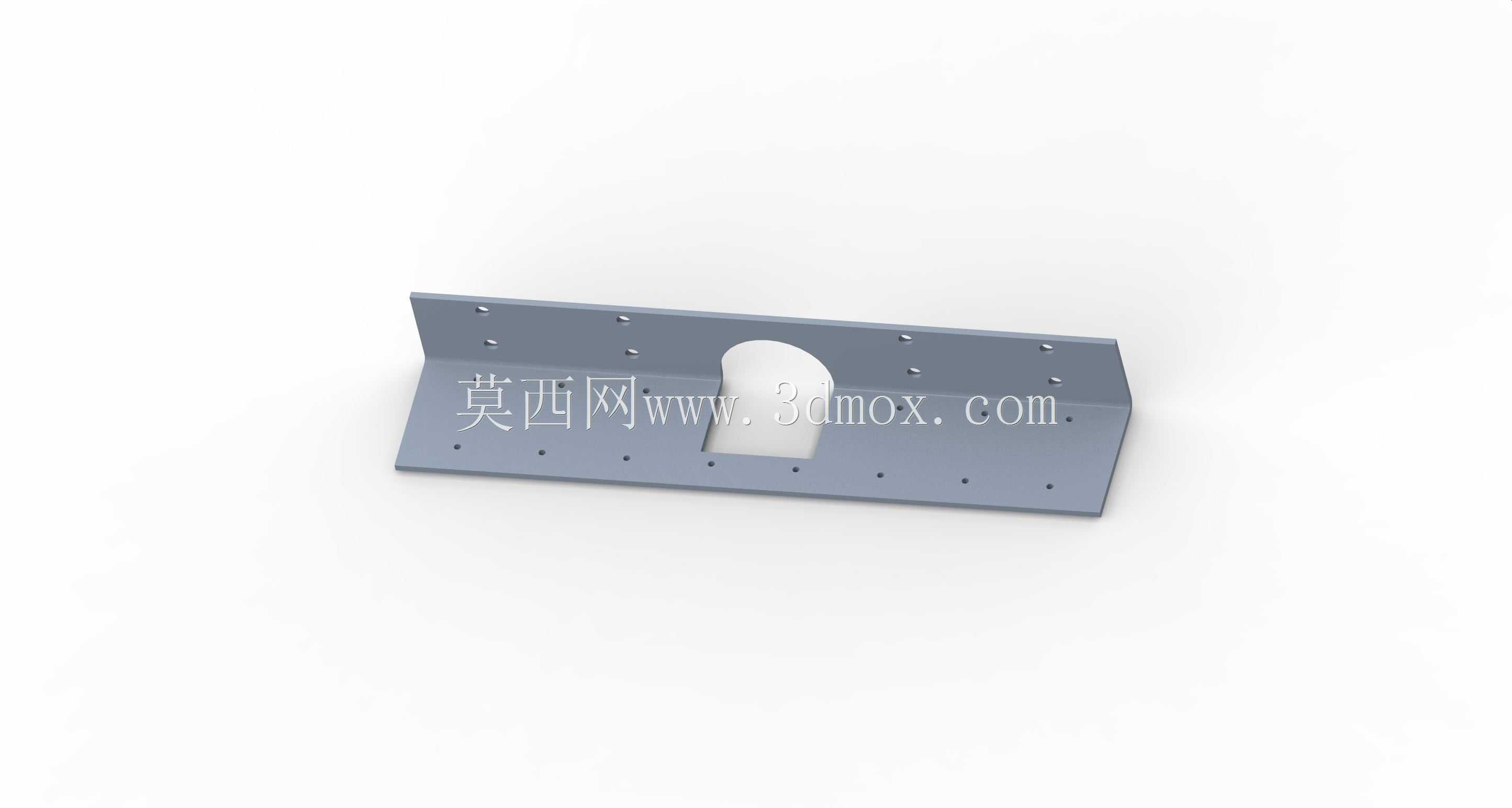

　　日常做设备结构排布时，这类L型折弯支座是机架拼接、工位辅件固定环节出镜率极高的构件，很多刚入行的建模新手容易忽略这类零件的安装边界校核，往往只画出外形就草草出图，等到现场装配时才发现孔位对不上、折弯边干涉相邻部件，耽误整线的安装调试进度。从结构形态来看，这个支座采用等厚薄板冷弯成型，两个垂直的折弯面分别承担不同的连接功能：其中一个面排布多组等距圆形通孔，用于和设备主框架的型材面或者预埋钢板贴合锁紧，孔位的排布间距参考了通用工业铝型材的槽口中心距，也适配常见的碳钢方管框架的焊接螺母点位，不需要额外现场扩孔就能完成对位；另一个垂直面上开设了一个长圆形的腰型孔，这个设计是整个零件的核心功能点，主要用于补偿装配时的累计公差——当被连接件的安装位置存在小幅偏差时，腰型孔可以提供沿孔长方向的调节余量，不用反复修磨支座或者重新配钻框架孔，大幅降低现场装配的修配工作量。

　　设计这类折弯支座的时候，首先要确认板材的折弯内R角，不能直接按直角建模，否则展开后的毛坯尺寸会出现偏差，实际折弯后两个面的垂直度、外形尺寸都会超出公差范围，通常普通冷轧钢板折弯的内R取板材厚度的0.5到1倍即可，同时要在折弯线位置预留合适的工艺缺口，避免折弯时板材在转角处出现撕裂、起鼓的缺陷。其次要校核所有安装孔的边距，不管是圆孔还是腰型孔，孔中心到板材边缘、到折弯线的距离都要满足最小安装要求，距离太近的话不仅锁紧时螺栓头没有足够的贴合面，还会导致板材孔位处的结构强度不足，受载后容易出现孔位变形、板材撕裂的问题；距离折弯线太近的话，折弯时孔位会被拉扯变形，导致螺栓无法顺利穿入。

　　从实际应用场景来说，这类支座可以用在自动化生产线的传感器安装支架固定、设备外防护板的连接支撑、电气走线槽的吊装固定、小型气动元件的安装基座等多个位置，不同使用场景下对板材厚度的要求有明显区别：如果是用于承载小型光电传感器、走线槽这类轻载场景，选用1.5到2mm厚度的冷轧板表面镀锌处理即可满足强度和防腐要求；如果是用于承载导向轴支座、小型气缸这类有一定动载的部件，就需要选用3到5mm厚度的Q235钢板，折弯后还可以根据受力情况在两个折弯面之间增加三角加强筋，提升支座的整体抗变形能力。

　　建模过程中还要注意安装边界的预留：支座贴靠框架的那个面，所有孔位的沉头深度或者螺栓伸出长度都要提前核算，避免螺栓顶到框架内部的其他走线或者构件；带腰型孔的那个面，要预留足够的螺栓调节空间，腰型孔的长度方向要和实际需要调节的方向保持一致，不能出现方向做反的低级错误。另外，零件的所有棱边都要做倒钝处理，去掉冲压、折弯产生的毛刺飞边，避免现场安装时划伤操作人员，也防止毛刺掉落到设备内部造成电路短路或者运动部件卡滞。很多新手建模时容易忽略折弯后的零件回弹，实际生产中冷弯成型的板材会存在一定的回弹量，设计时可以根据板材的材质和厚度预设微小的回弹补偿角，保证折弯后两个面的垂直度满足安装要求，不需要后续再做校形处理。这类支座虽然结构简单，但是作为设备里最基础的连接构件，其尺寸精度、孔位一致性直接影响整台设备的装配效率和后期运行稳定性，建模时每一个尺寸的设定都要结合实际装配需求来确定，不能凭空标注数值。
