带圆形通孔折角金属安装固定支架

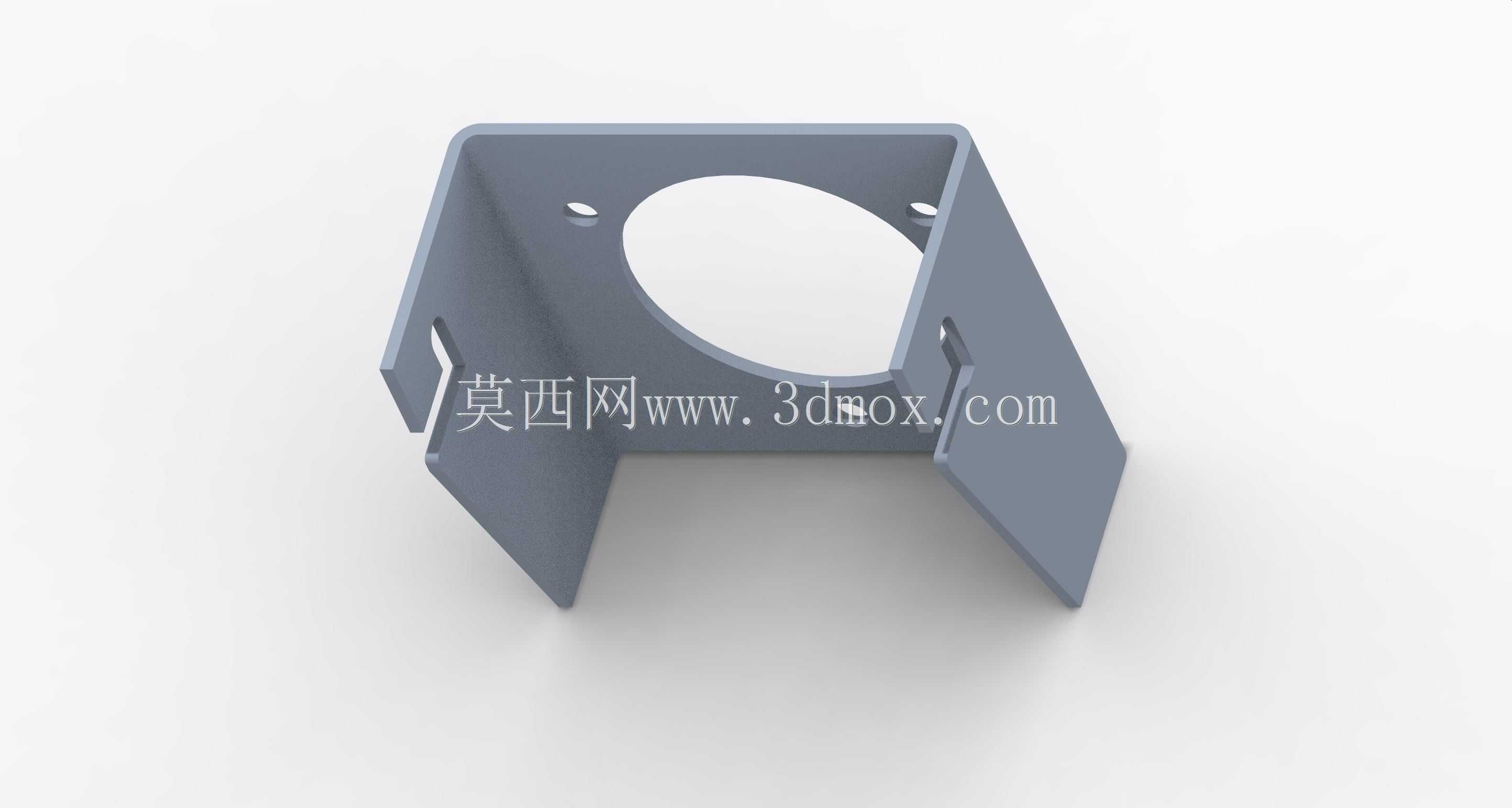

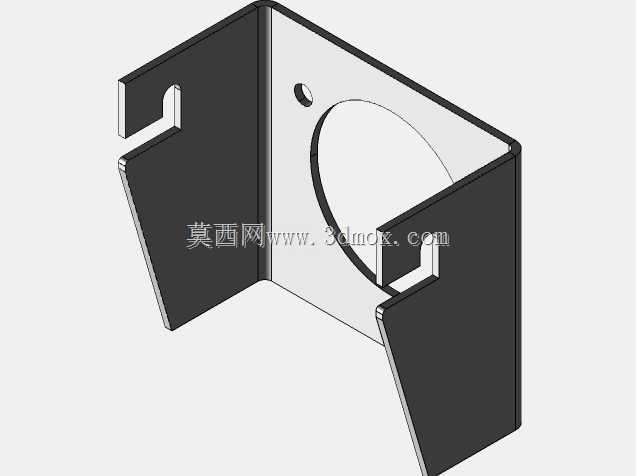

　　这类折角带孔的钣金支架，在轻工自动化生产线、小型机电设备装配场景里的出镜率极高，多数时候用来承托小型传感器、阀组或者走线固定座，也会作为小型设备外壳的内部连接支撑，替代焊接角码减少现场装配的焊接工序。从结构上看，主体采用两次90度弯折形成三面围合的U型敞口结构，中间立面开设的大直径圆孔，主要用来避让穿过的管线、轴类零件，或是嵌入圆形的小型功能元件，两侧折边对称布置的小孔是安装定位孔，用来穿设螺丝将支架固定在安装基面，折边边缘开设的窄槽是快装卡槽，不需要完全拧下螺丝就能将支架卡入预装的螺钉位，调整位置后直接锁紧即可，能大幅缩短现场装配的对位时间。

　　设计这类支架的时候，首先要确认中间圆孔的直径公差，因为如果是用来嵌入元件的场景，孔位公差需要控制在±0.1mm以内，避免元件装入后出现松动或者卡滞；如果是纯避让用途，孔径可以比穿过的零件外径大2-3mm，预留装配调整的余量。弯折处的内R角需要匹配板材厚度，通常取板材厚度的0.5-1倍，避免弯折时出现应力集中导致板材开裂，同时要计算弯折展开尺寸，扣除弯折系数带来的尺寸偏差，保证加工成型后各安装孔的位置度符合装配要求。两侧的安装孔中心距需要匹配安装基面的预留孔位，孔边到折边的距离要大于螺丝头的半径，保证锁紧工具能有足够的操作空间，不会被折边挡住无法作业。

　　从安装边界来看，这类支架的敞口侧朝向需要避开设备内部的运动部件，预留至少5mm的安全间隙，防止运行过程中运动件剐蹭支架；支架的安装基面需要保证平面度，避免锁紧螺丝后支架出现变形，导致中间承托的元件位置偏移。如果是用在有振动的设备场景，还可以在支架和安装基面之间加装橡胶减震垫，降低振动传导到支架上承托的元件，延长元件使用寿命。板材厚度的选择通常根据承托重量确定，承托1kg以内的元件选用1.5mm厚的冷轧钢板即可，承托重量更高的话可以适当增加板材厚度，或是在折边处增加压筋结构提升整体刚性，不需要额外增加板材厚度就能减少支架受力后的形变量。

　　实际应用中，这类支架还可以根据安装场景调整折边的角度，不一定局限于90度弯折，比如在斜面安装的场景可以将折边角度调整为和安装斜面匹配的角度，不需要额外加装角度转接件。边缘的快装槽宽度要比所用的安装螺丝直径大0.5mm左右，保证卡入的时候顺畅，同时槽的末端要做半圆收尾，避免应力集中导致槽位开裂。支架表面通常做喷塑或者镀锌处理，提升防锈能力，适应不同的车间作业环境，在潮湿工况下使用的话还可以选择304不锈钢板材加工，避免长期使用出现锈蚀影响安装强度。
