带侧孔法兰式盘类回转机械零件结构

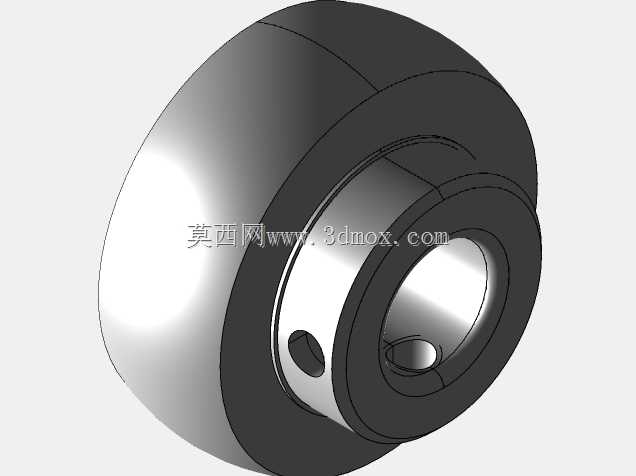

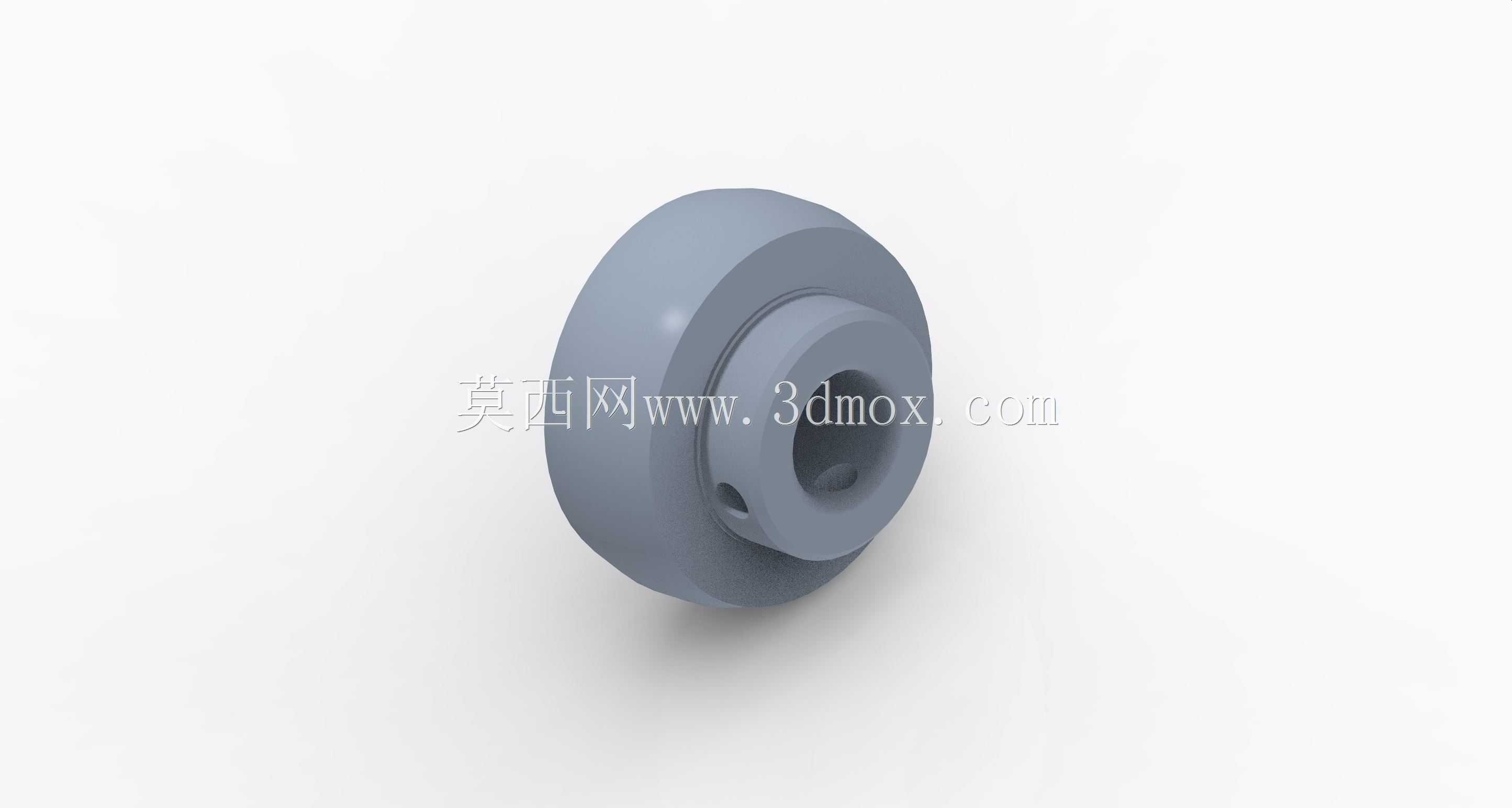

　　这类带侧孔的法兰式盘类零件，在轻工输送设备、小型动力传输单元里的应用频次不低，日常做结构设计时经常会碰到类似的构型需求。从实际装配场景来看，这类零件通常套装在直径匹配的回转轴端，主体大直径的圆盘端面作为轴向定位贴合面，和相邻的轴承座端面、传动轮侧面直接接触，承担轴向限位的作用，避免轴上零件在运转过程中出现轴向窜动。中心的通孔是和轴配合的核心部位，设计时需要根据配合公差要求选择合适的公差带，要是用于传递小扭矩的场景，通常会选过渡配合，搭配侧面的径向小孔穿装紧定螺钉，直接顶紧轴的表面，实现周向和轴向的双重固定，不需要额外加工键槽，对小直径轴的加工友好度很高，能降低轴类零件的加工工序成本。

　　从结构设计的逻辑来看，这类零件的台阶式构型是功能导向的结果：外侧大圆盘的厚度要根据轴向压紧力的需求核算，太薄的话在紧定螺钉锁紧或者端面受轴向推力时容易出现翘曲变形，太厚则会不必要地增加零件重量，还会占用过多的轴向安装空间。内侧凸起的小直径筒段，作用是伸入相邻零件的安装孔内，实现径向的辅助定位，避免装配时出现同轴度偏差，这个筒段的外径公差通常选间隙配合，装配时能起到导向作用，降低现场装配的对位难度。侧面的径向小孔位置设计也有讲究，不能太靠近圆盘的外边缘，否则螺纹啮合长度不够，紧定螺钉锁紧时容易滑牙；也不能太靠近中心通孔的内壁，否则会削弱中心孔的结构强度，在轴受径向载荷时容易在孔位处出现应力集中开裂的问题，通常孔中心到中心孔内壁的距离要保证至少有3倍以上的螺纹小径壁厚，才能满足常规工况下的强度要求。

　　在安装边界的考量上，这类零件的最大外圆直径决定了周边零件的避让空间，设计时要核对周边的机架、护罩等固定件的位置，保证零件运转时和周边固定件的安全间隙不小于3mm，避免出现运动干涉。中心通孔的轴向长度要和轴上的安装位长度匹配，保证锁紧后零件的两个端面都能和相邻零件贴合，不会出现悬空的情况。侧面的紧定螺钉安装位要预留出扳手的操作空间，不能被相邻的台阶或者其他零件挡住，否则现场装配时无法顺利拧紧螺钉，后续维护拆卸也会很麻烦。如果是用于有一定转速要求的场景，这类盘类零件在建模完成后还要做简单的静平衡校核，避免因为壁厚不均导致运转时出现振动，尤其是外圆直径超过100mm、转速超过1500rpm的使用场景，平衡精度至少要达到G6.3级，才能保证运转的平稳性。

　　从实际使用的工况适配来看，这类零件如果用于普通的室内传动场景，选用普通45号钢做调质处理就能满足强度要求，表面做发黑处理就能起到基础的防锈作用；如果是用于有腐蚀性介质的化工输送场景，就要换成304不锈钢材质，表面做钝化处理，避免介质腐蚀导致零件锈死无法拆卸。建模的时候要注意各个倒角的处理，所有锐边都要做C0.5的倒角，既可以避免装配时割伤操作人员，也能去除机加工产生的毛刺，保证端面贴合的紧密性。中心孔和侧孔的相贯线位置要做自然的过渡处理，不要留尖锐的相贯棱，避免热处理或者受力时在相贯位置产生应力集中点，延长零件的实际使用寿命。
