Creo练习用块状机械安装基座结构

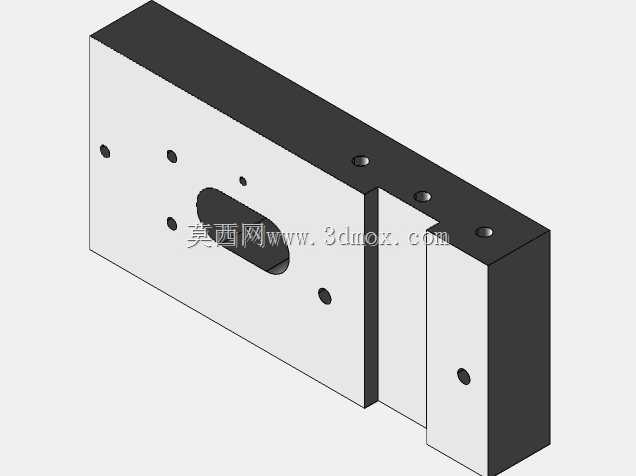

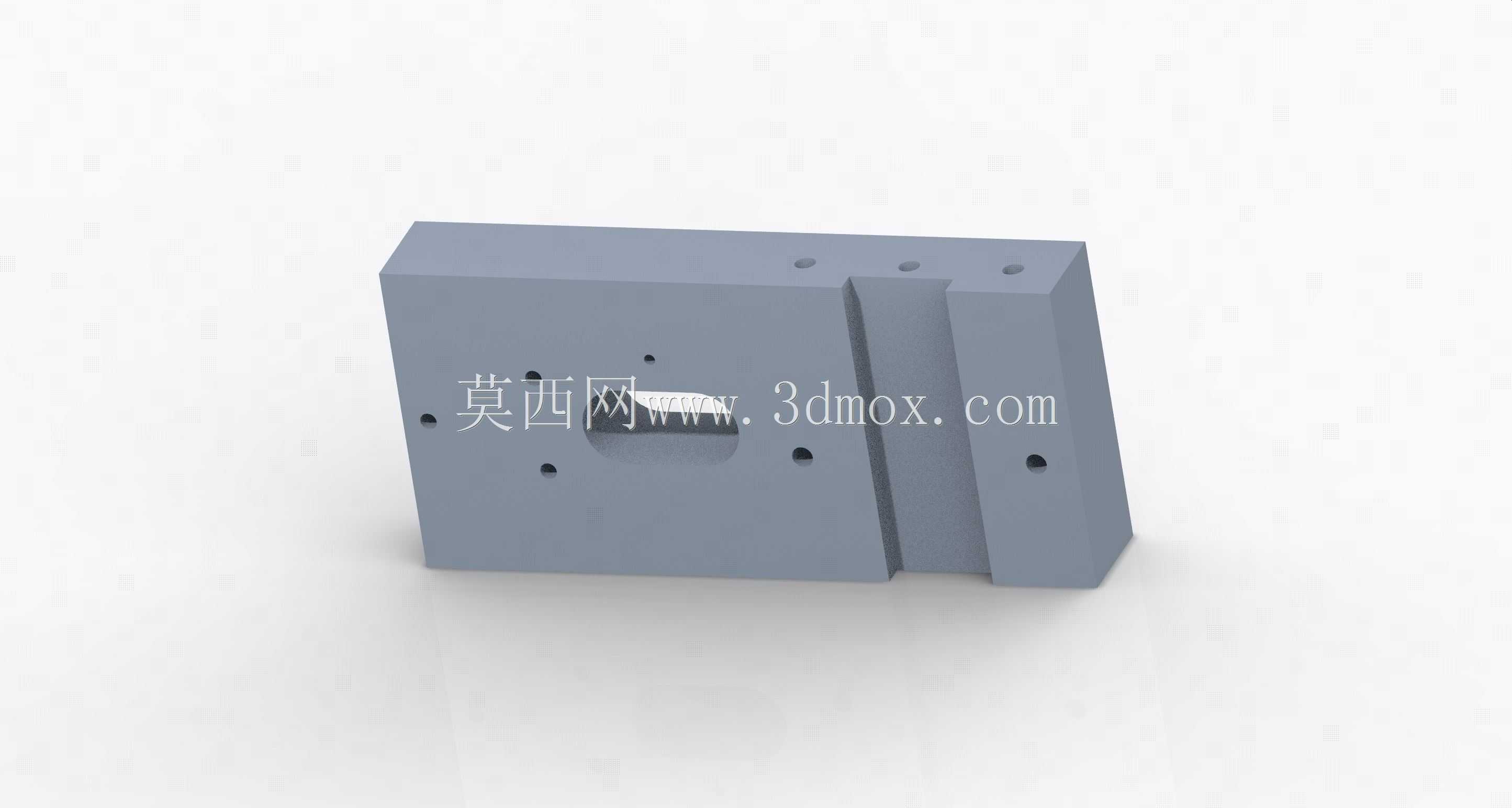

　　这类块状安装基座在非标自动化生产线、小型工装夹具台架上的应用十分普遍，多数时候承担着承载小型执行元件、定位导向组件的核心作用，比如在小型工件移栽工位上，这类基座会直接固定在铝型材框架的安装面上，上方搭载滑台气缸、导向轴支座或者检测传感器支架，所有安装点位的位置度直接决定了末端执行件的动作精度，容不得半点偏差。从结构上看，整个零件采用长方体为基础主体，一侧设计有凸起的台阶定位面，这个台阶面不是随意设置的，实际装配时可以直接和相邻的立板零件侧面贴合，不需要额外增加定位销就能快速完成X方向的位置对齐，能大幅减少装配时的调校时间，适合快换工装的设计需求。零件表面分布的多个沉孔与通孔，分别对应不同的安装功能：靠近零件中心区域的异形通槽，

　　是为了避让上方搭载组件的凸出结构，避免装配时出现干涉，同时也能减轻零件自身重量，对于需要随动的工位来说，减重能降低驱动负载，提升动作响应速度；分布在零件平面上的多个小孔，其中四个角位置的沉孔是用于将基座本身固定在底架上，沉孔设计可以让内六角螺栓的头部完全没入零件表面，不会突出平面影响上方组件的安装平整度，剩下的几个小孔则是用于固定上方搭载的功能元件，孔位的间距完全匹配常规标准气缸、直线导轨的安装孔距，不需要额外做转接板就能直接装配。设计这类零件的时候，首先要确认的是安装边界尺寸，也就是基座的总长总宽总高不能超出工位预留的安装空间，尤其是台阶凸起部分的高度，要和相邻零件的配合尺寸完全匹配，公差一般控制在正负0.02mm以内，

　　避免出现装配间隙过大或者装不进去的问题。其次要考虑受力情况，这类基座如果是承载有冲击载荷的元件，比如冲压工位的小型导向座，零件的壁厚就要留足，不能因为减重槽开得过大导致结构刚性不足，长时间运行出现变形，影响工位精度；如果是用于轻载的检测工位，就可以适当加大槽腔的尺寸，进一步降低零件重量。另外所有孔位的设计都要考虑加工工艺性，沉孔的深度要匹配对应螺栓的头部高度，通孔的直径要比螺栓大0.2到0.5mm，方便装配时调整位置，异形槽的转角处要设置合适的圆角，避免铣加工时出现应力集中，同时也能减少刀具的磨损。实际建模过程中，这类零件是非常好的特征练习载体，从基础的拉伸凸台开始，到拉伸切除做孔和槽，再到倒角、圆角这些细节特征，

　　能完整覆盖实体建模的常用命令，练习的时候不能只照着尺寸画形状，要多思考每个特征对应的实际功能，为什么这个位置要做台阶，为什么这个孔是沉孔而不是通孔，为什么槽的位置要偏在中心一侧，把这些工程逻辑想明白，才能把建模练习和实际设计工作结合起来，而不是单纯练软件操作。这类零件的材料一般选用45号钢或者6061铝合金，根据使用场景的载荷要求选择，钢制零件一般会做发黑处理防锈，铝合金零件会做阳极氧化提升表面硬度，加工的时候优先采用铣削一次装夹完成所有平面和孔位的加工，减少二次装夹带来的位置误差，保证各个安装面的平面度和孔位的位置度符合设计要求。在装配场景里，这类基座往往是整个工位的基础定位件，它的加工精度直接决定了上方所有元件的相对位置精度，所以设计时不仅要考虑建模的特征正确性，还要标注清楚关键尺寸的公差，比如安装面的平面度、台阶面的垂直度、孔位的位置度，这些形位公差是保证零件实际能用的关键，很多新手建模的时候只画外形不考虑公差和工艺，做出来的零件看着形状对，实际装到设备上就会出现各种干涉、对位不准的问题，这也是做这类练习件需要重点关注的点。
